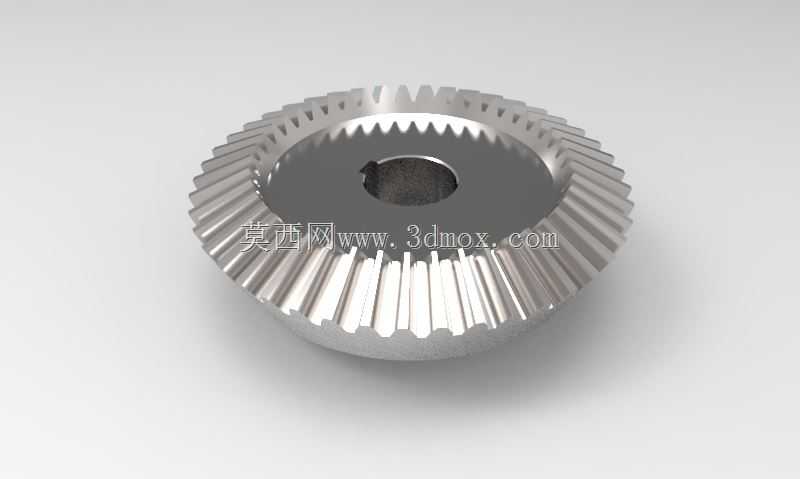

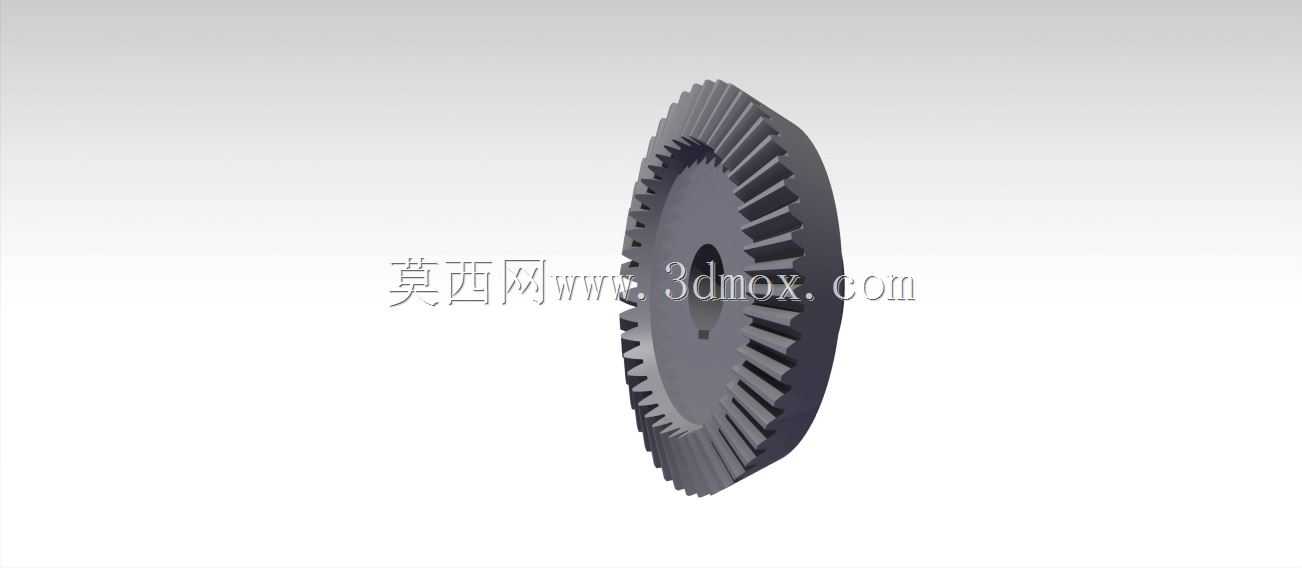

高精度直齿锥齿轮传动结构三维建模

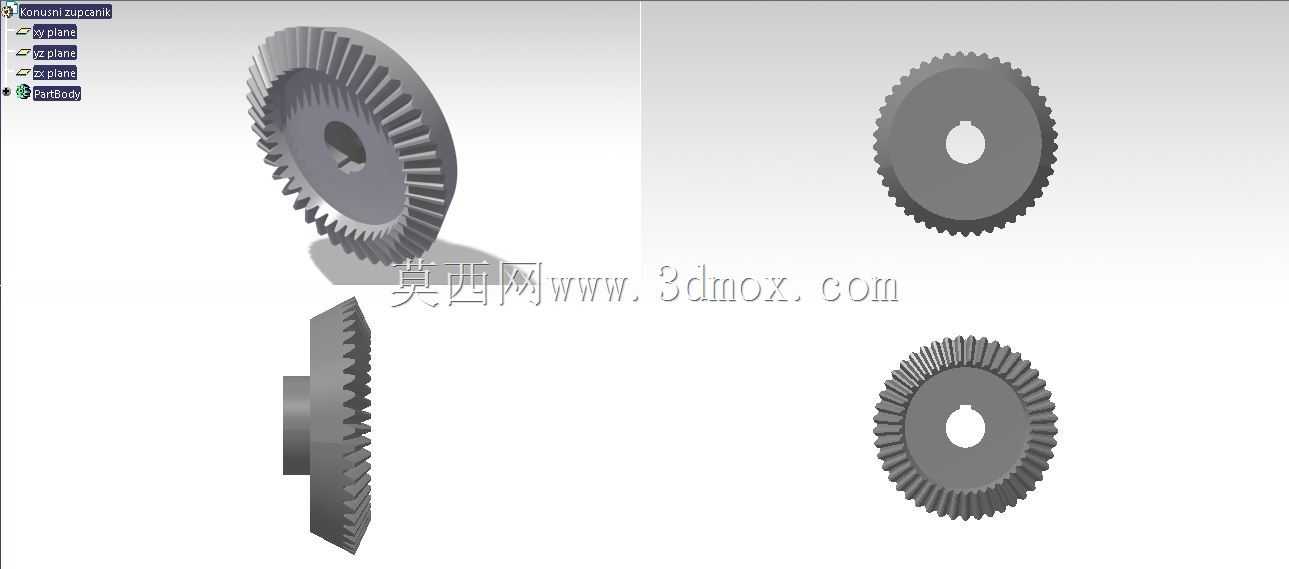

在差速器、机床分度机构、农业机械转角传动单元这类需要实现相交轴动力传递的场景里，锥齿轮是绕不开的核心传动零件，不同于圆柱齿轮适配平行轴传动的特性，这类伞状结构的齿轮能在两轴轴线呈一定夹角的工况下完成扭矩与转速的传递，常见的交角多为90度，也可根据设备布局需求调整为其他角度。从实际使用的角度看，这类锥齿轮的轮齿分布在截锥体表面，齿形从大端到小端逐渐收窄，设计过程中首先要确定的是分锥角参数，这个参数直接和两传动轴的交角、传动比挂钩，当传动比确定后，两个配对齿轮的分锥角可通过三角函数关系直接推导，保证啮合时节锥能够纯滚动，避免出现滑动磨损加剧的问题。建模时轮齿的齿廓曲线参考球面渐开线生成，考虑到实际加工中多采用刨齿、铣齿的成型工艺，齿向线的设计要匹配加工走刀路径，小端齿厚的尺寸控制尤为关键，若小端齿厚过小，热处理过程中极易出现变形超差、齿部淬裂的问题，大端齿顶间隙也要预留足够的调整量，方便装配时调整啮合印痕，实际装配中通常会通过调整垫片厚度改变齿轮的轴向安装位置，让啮合印痕落在齿面中部偏齿顶的位置，保证满载工况下齿面受力均匀，不会出现偏载断齿的问题。安装边界方面，这类锥齿轮的中心定位依靠内孔与传动轴的过渡配合，轴孔的键槽尺寸要匹配对应轴径的平键规格，轮毂端面要预留足够的压紧面，方便锁紧螺母或轴端挡圈完成轴向固定，齿轮背部的端面要和安装座的止口保持平行，端面跳动量需要控制在公差范围内，避免运转过程中出现轴向窜动，影响啮合精度。从功能特性上看，直齿锥齿轮的加工难度相对螺旋锥齿轮更低，装配调整的容错空间更大，适合中低速、中等载荷的传动场景，比如小型输送机的转角动力传递、手动设备的分度传动、园林机械的动力换向结构中都有大量应用，设计时需要校核齿根弯曲强度与齿面接触强度，根据设备的额定输入扭矩确定模数参数，模数越大轮齿的抗弯曲能力越强，但对应的齿轮整体尺寸也会增大，需要平衡安装空间与承载能力的关系。轮齿的齿顶高系数、顶隙系数都采用标准机械设计参数，保证配对齿轮的互换性，方便后期维护更换，齿面的粗糙度要求也需要结合运转速度确定，高速工况下需要更高的齿面光洁度降低运行噪音，低速重载场景下可适当放宽粗糙度要求，降低加工成本。实际建模过程中，先通过旋转特征生成齿轮的基体与轮毂结构，再通过参数化方程生成单个轮齿的齿廓曲面，阵列后完成整体轮齿的构建，最后对齿顶、齿根的过渡圆角进行处理，避免应力集中，过渡圆角的半径不能过小，否则热处理时圆角位置会出现应力集中，成为疲劳断裂的起始点。这类锥齿轮在使用过程中需要配套润滑结构，开式传动场景下采用润滑脂定期涂抹，闭式传动箱体内则采用齿轮油飞溅润滑，要保证齿面啮合位置能够被润滑油充分覆盖，减少齿面磨损，延长零件使用寿命。
