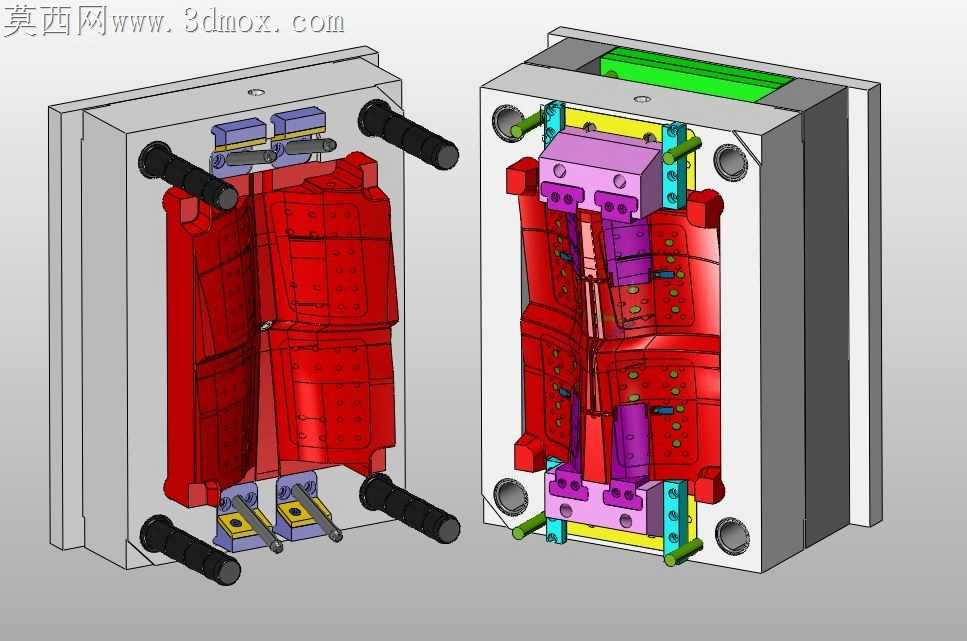

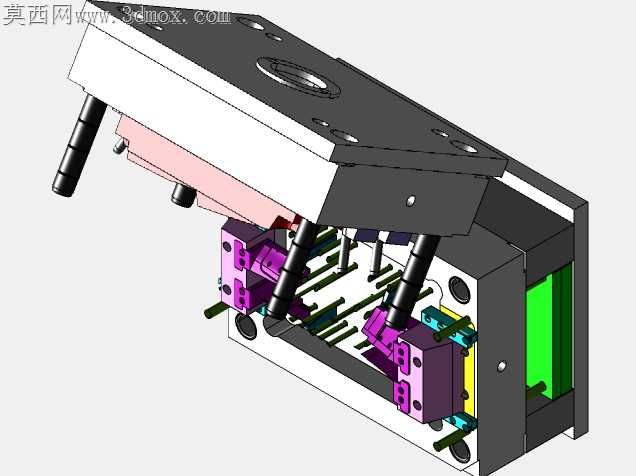

四滑块四穴汽车件PCABS注塑模具

PC/ABS材质的汽车内饰件注塑生产中，最容易出现的问题是滑块抽芯时的粘模拉伤，以及多穴模腔填充不均导致的内应力翘曲，这套四滑块四穴结构的模具，从加工适配角度做了大量针对性的细节处理。四个滑块的导向槽没有采用常规的直槽通铣加工，而是在滑块行程末端做了1.2度的斜度让位，配合导柱端部的R3圆角过渡，能避免滑块合模时因加工累积误差出现的硬接触啃伤，就算导柱与导套的同轴度偏差在0.02mm以内，滑块也能顺利滑入到位，不会出现卡滞飞边的问题。模腔的分型面没有做整面抛光，而是在靠近浇口的20mm范围内做了细晒纹处理，能减缓PC/ABS熔体充模时的喷射流痕，四个模腔的浇口尺寸做了0.05mm的梯度差，靠近主流道的两个模腔浇口截面略小，远端模腔浇口略大，刚好抵消熔体流动的路径压力差，让四个模腔的填充时间差控制在0.1s以内，避免不同穴的零件出现收缩率差异。模芯的冷却水路没有走常规的直通回路，而是顺着红色成型件的曲面轮廓做了随形水路布置，水路距离成型面的距离始终保持在8mm±0.5mm，冷却时模温均匀性比直通水路提升30%以上，PC/ABS材质冷却时不会因为局部温差过大出现应力集中，成型后的零件放置24小时的翘曲量能控制在0.3mm以内，满足汽车内饰件的装配公差要求。四个滑块的锁紧块采用了镶拼式结构，锁紧面做了2度的预压角，合模时锁紧块能先于滑块到位，给滑块施加足够的锁模力，避免注塑时滑块受熔体压力后退产生飞边，锁紧块的磨损面单独用硬质合金镶件制作，生产中出现磨损只需要更换镶件，不用整组返修滑块，能大幅降低模具的维护成本。顶出结构没有采用常规的顶针布置，而是在零件的边缘隐蔽位置设置了扁顶，顶出时受力均匀，不会在零件外观面留下顶针痕迹，满足汽车内饰件的外观要求，滑块上的抽芯机构做了行程限位保护，抽芯到位后会触发机械限位，避免抽芯行程过大损坏滑块上的小型芯。这套模具的所有加工基准都统一设在模架的基准角上，每个镶件的加工都以同一个基准定位，装配时不需要反复修配，累计装配公差能控制在0.03mm以内，上机试模时一次试模成功率能达到85%以上，减少反复修模的时间成本。
