带齿安装法兰盘压铸成型结构设计

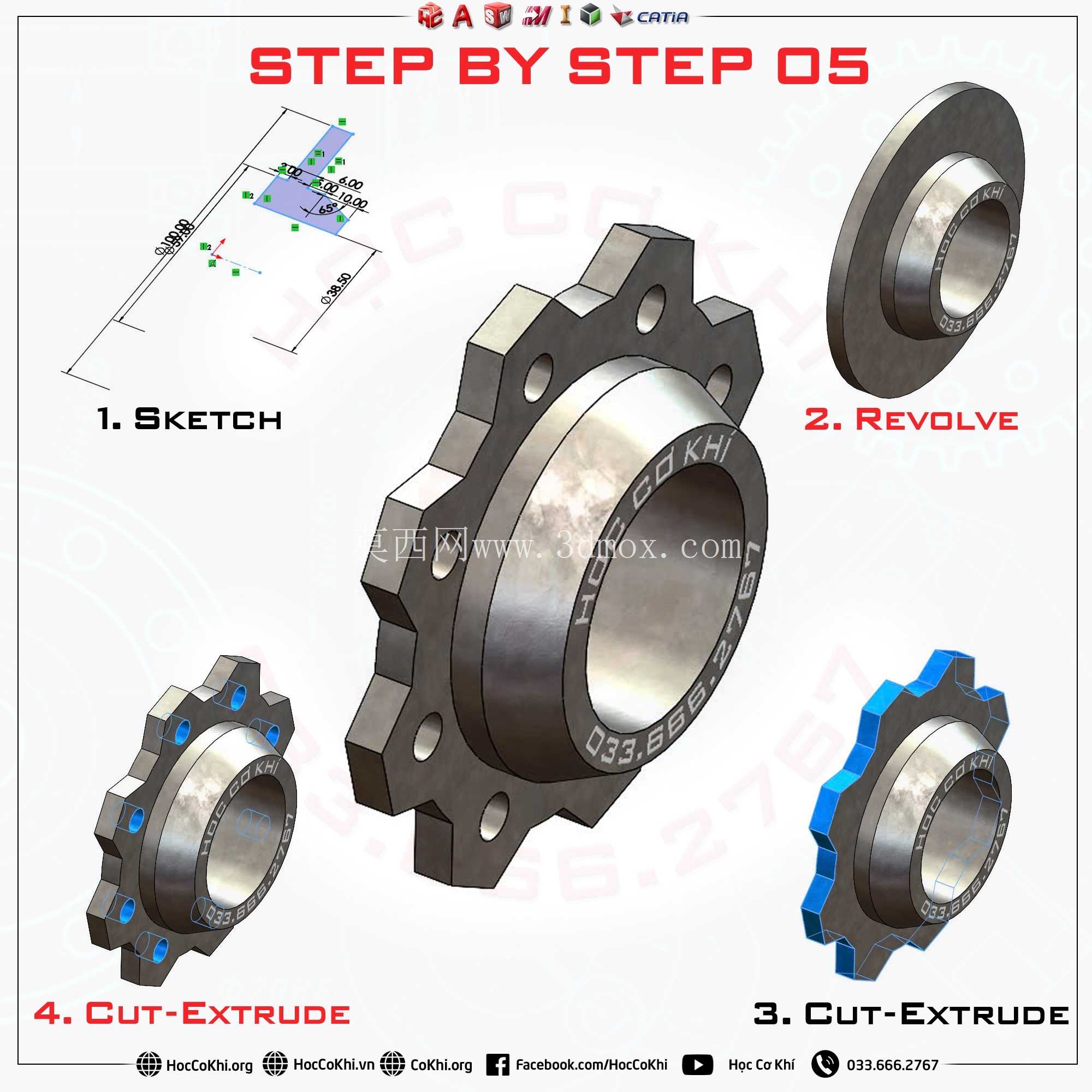

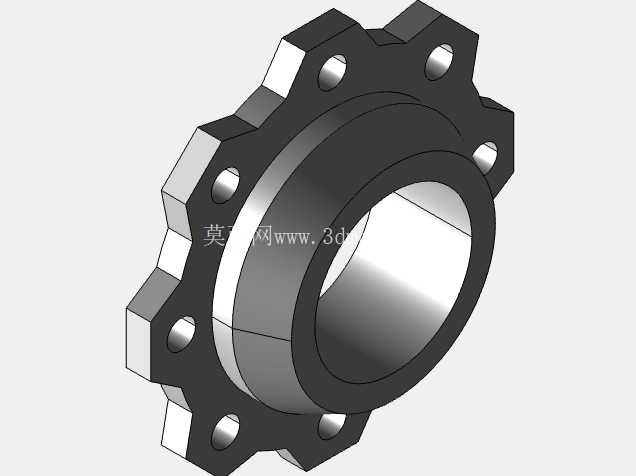

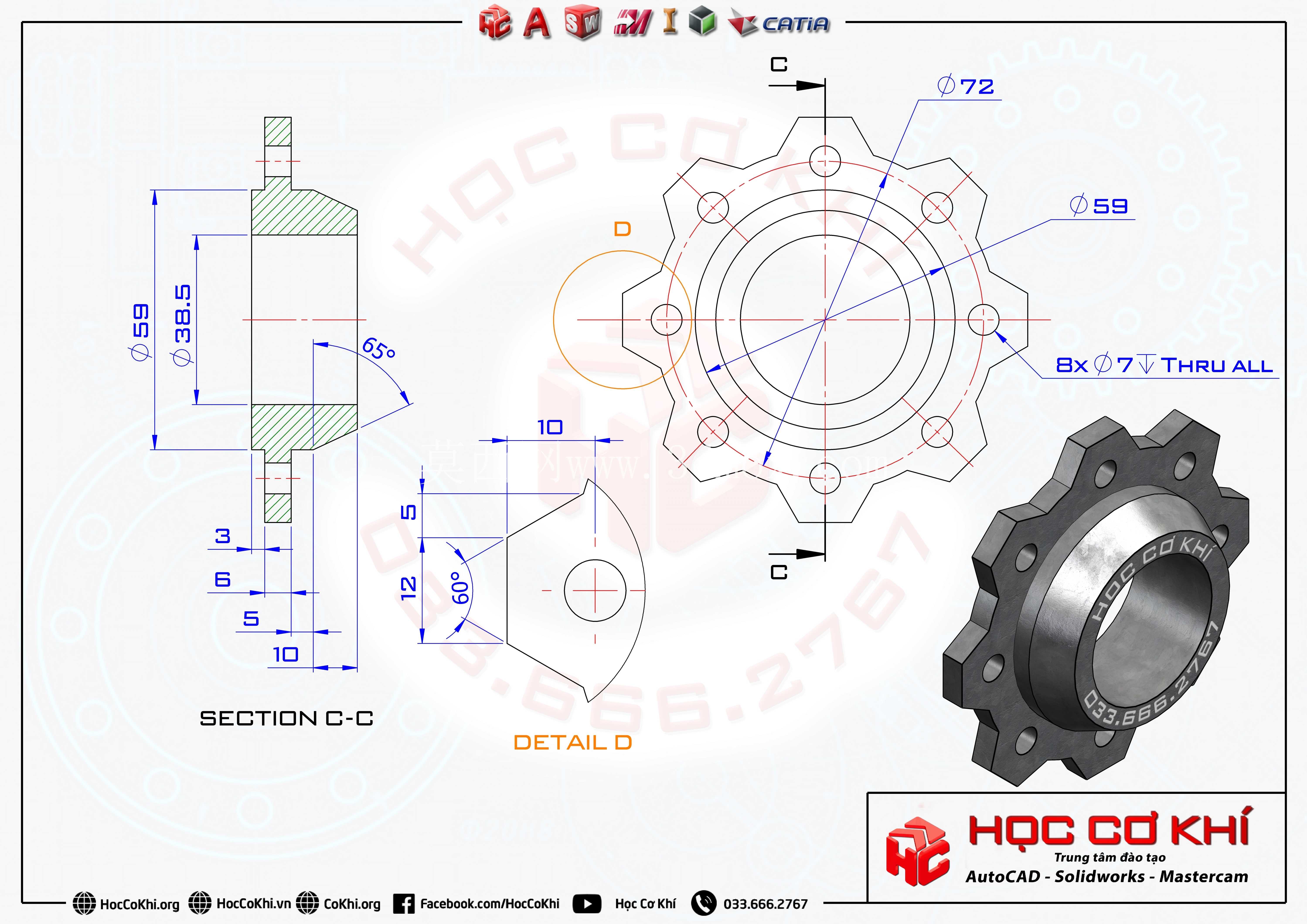

这款带齿结构的法兰连接构件，主要应用在液压管路对接、小型动力输出端的轴系连接场景中，日常在小型工程机械的辅助油路、农用设备的传动端固定工位上十分常见，核心作用是实现轴类零件与外接构件的刚性连接，同时依靠周向均匀分布的齿形结构承担周向限位、传递小扭矩的功能，避免连接部位在设备运行过程中出现相对转动、松脱的问题。从结构设计逻辑来看，构件主体采用回转体基础构型，中心设置贯通的轴孔，轴孔内径尺寸为38.5毫米，适配常规直径的输出轴安装需求，轴孔内壁可根据实际装配需求加工键槽或者采用过盈配合实现轴与法兰的同步转动。法兰盘的外轮廓最大直径为72毫米，周向均匀分布8个直径7毫米的贯通安装孔，安装孔所在的分度圆直径为59毫米，安装时可通过M6规格的螺栓将法兰与对接构件锁紧，8个孔位的均匀排布能让螺栓锁紧力均匀分布在法兰端面，避免局部应力集中导致的法兰变形、密封失效问题。法兰外缘设计的外齿结构，单个齿的定位尺寸在局部详图中做了明确标注，齿形夹角为60度，齿部突出法兰基准面的高度为12毫米，齿根位置做了1毫米的倒角过渡，这个结构一方面可以在安装时起到周向定位的作用，与对接构件的卡槽配合实现快速对位，另一方面在设备运行过程中，齿部可以与周边的止转结构配合，抵消轴系转动带来的周向剪切力，降低连接螺栓承受的剪切载荷，提升连接结构的整体使用寿命。从截面结构来看，法兰的轴向总长度为59毫米，靠近轴端的位置设计有直径收窄的定位止口，止口段的长度为10毫米，安装时止口可以插入对接构件的定位孔内，保证法兰与对接构件的同轴度，避免装配后出现偏心导致的轴系跳动问题。截面中还标注了65度的倒角结构，位于法兰与轴配合的入口端，这个倒角可以在轴件装配时起到导向作用，降低装配难度，同时避免锐边划伤轴件表面、破坏配合精度。齿形部位的细节设计上，齿顶位置做了3毫米的平面避让，齿根与法兰主体连接位置设置了5毫米、6毫米、10毫米的阶梯过渡结构，这种阶梯设计一方面是为了适配压铸成型的工艺需求，减少壁厚不均导致的铸件缩孔、变形问题，另一方面可以在不增加法兰整体重量的前提下，提升齿根部位的结构强度，避免齿部受冲击载荷时出现根部断裂的问题。在实际选型应用中，这类带齿法兰通常用在转速不超过1500转/分钟、传递扭矩不超过200牛米的传动工位，比如小型植保机械的动力输出连接、液压站的阀块管路对接、小型输送设备的辊筒端固定等场景。设计过程中需要重点关注几个边界条件：首先是安装孔的位置度公差，需要控制在0.1毫米以内，避免螺栓装配时出现别劲的问题；其次是齿形的对称度公差，要保证周向每个齿的受力均匀，避免单个齿受载过大出现崩损；另外中心轴孔的圆柱度公差需要控制在0.02毫米以内，保证与轴配合的同轴度，减少运行过程中的振动。压铸成型的工艺设计上，分型面设置在法兰最大直径的端面上，齿形部位采用侧向抽芯结构成型，避免出现脱模斜度过大影响齿形配合精度的问题，壁厚设计上整体保持均匀，最厚位置不超过8毫米，最薄位置不小于3毫米，符合压铸件的工艺设计规范，减少成型缺陷。
