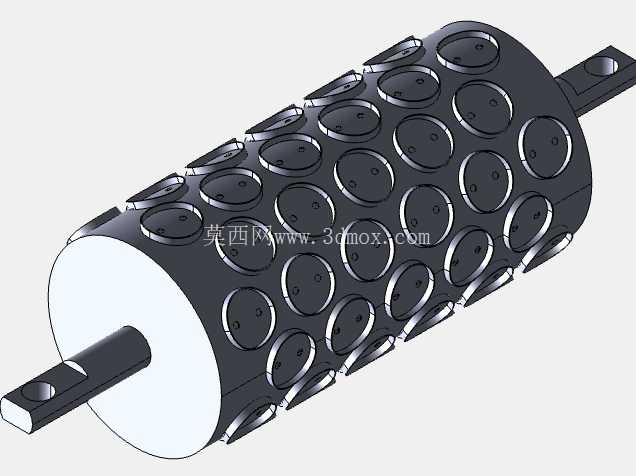

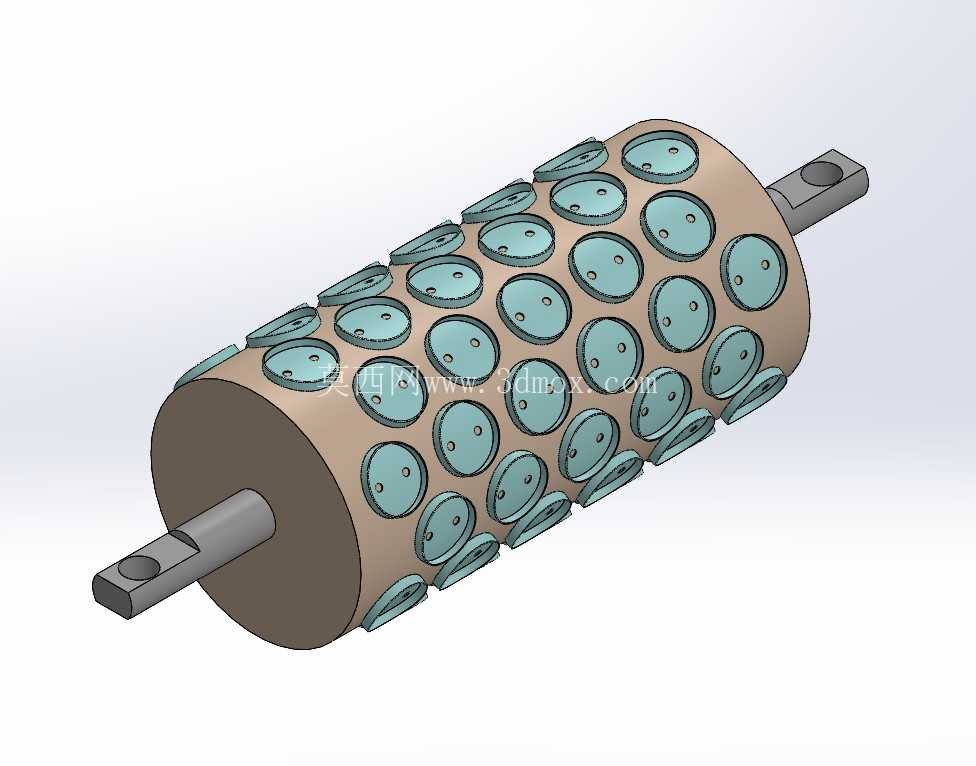

工业切削用圆柱滚刀辊结构设计

这款圆柱切削辊主要面向卷材连续加工、工业板材表面处理、薄膜分切、纸品精整这类需要连续旋转切削作业的生产场景，在瓦楞纸板生产线上的压线切边工位、软包装薄膜的分切设备、金属薄带的修边处理单元、非织造布的裁切成型工序中都能见到这类辊件的应用，它替代了传统的固定刀片裁切结构，通过辊体自身的连续回转完成连续进给切削，避免了往复式裁切带来的进给停顿问题，能大幅提升连续生产线的运行线速度，减少裁切过程中的材料拉扯变形问题。从结构设计逻辑来看，整个辊体采用两端轴头一体化同轴设计，两端伸出的轴头为带扁位的圆柱结构，扁位设计是为了和传动端的联轴器、带轮或者齿轮实现周向固定，避免传动过程中出现打滑空转，轴头的直径和伸出长度匹配常规滚动轴承的安装尺寸，可直接适配标准轴承座的安装位，不需要额外定制转接轴套，降低了设备改造和备件替换的成本。辊体的主体为圆柱基体，所有切削刀片采用模块化嵌装的方式固定在基体表面，每一片圆形切削单元都通过沉头紧固件固定在基体的定位槽内，这种设计的优势在于单个刀片出现磨损、崩刃的时候，不需要更换整个辊体，只需要拆下对应的刀片单元进行更换即可，大幅降低了后期维护的成本和停机时间。刀片在辊体表面采用多排交错排布的方式，相邻两排的刀片在圆周方向错开一定角度，保证辊体旋转过程中，切削刃始终有部分和待加工材料接触，不会出现整排刀片同时切入材料导致的冲击载荷骤增问题，有效降低了切削过程中的振动和噪音，同时也让传动系统的载荷更平稳，延长了驱动电机和传动部件的使用寿命。从安装边界来看，设计时已经考虑了常规工业设备的安装空间，两端轴头的同轴度公差控制在0.02mm以内，辊体的圆柱面跳动公差不超过0.03mm，保证高速旋转时不会出现偏摆，避免切削深度不一致的问题。刀片的切削刃突出辊体基体表面的高度经过精确计算，既保证足够的切削深度，又避免刃口突出过多导致的刚性不足，在切削过程中，辊体的回转线速度和待加工材料的进给速度匹配设计，能保证裁切边缘整齐无毛刺，不会出现材料粘连、扯裂的问题。在功能特性上，这款切削辊区别于传统的整体式切削辊，所有刀片的安装定位槽都在基体加工时一次装夹完成铣削，保证每个刀片安装后的位置精度一致，不需要后期逐片调校对刀，装配完成后只需要做整体的动平衡校正就可以直接上机使用。动平衡等级按照G2.5级设计，适配最高150m/min的线速度运行需求，满足中高速生产线的运行要求。针对不同的加工材料，刀片可以更换不同的材质和刃口角度，比如加工纸品、薄膜这类软质材料时，可以使用高速钢薄刃刀片，加工金属薄带、硬质复合材料时，可以更换硬质合金刀片，基体的安装接口保持统一，不需要改动辊体本身就能适配不同的加工工况。在实际选型应用中，需要注意根据待加工材料的厚度调整辊体和底辊之间的间隙，间隙值一般设置为材料厚度的0.8-0.9倍，保证既能完全切断材料，又不会让刀片直接接触底辊造成刃口损坏。同时传动端需要设置过载保护机构，避免材料中混入硬质异物时，刀片受到过大冲击出现崩刃或者辊体变形。整个辊体的流道设计也考虑了高速运行时的散热需求，基体内部可以设置中空流道，通入冷却介质带走连续切削产生的热量，避免长时间运行后刀片过热出现退火变软的问题，延长刀片的连续使用寿命。
