压铸产线堆垛机器人作业单元概念方案

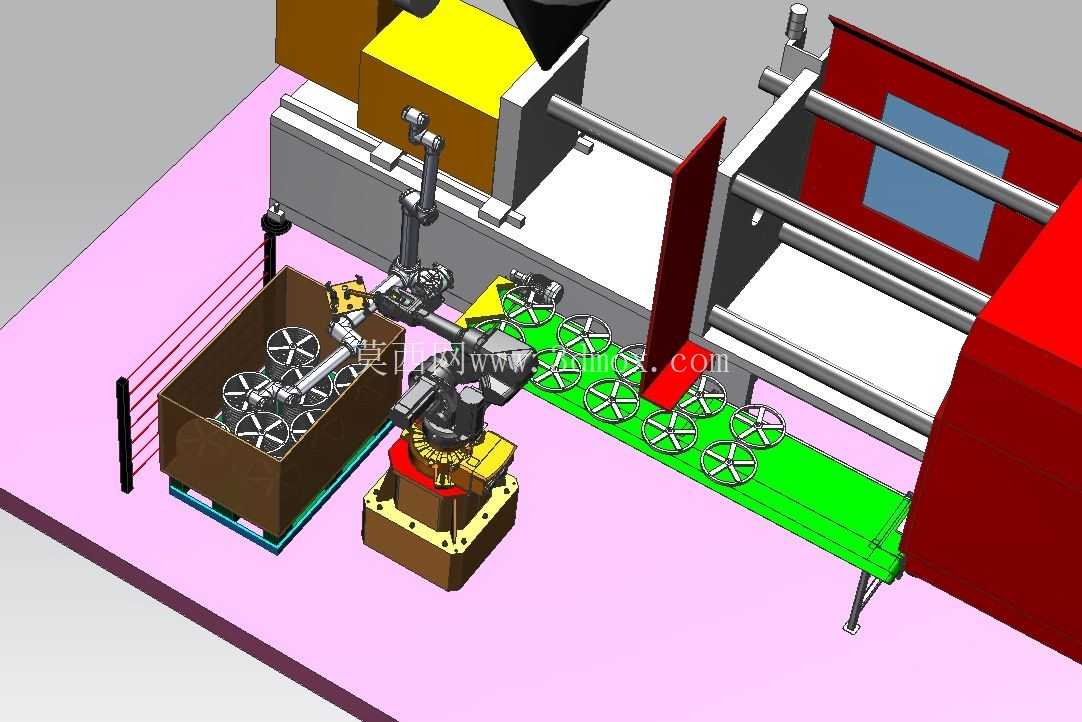

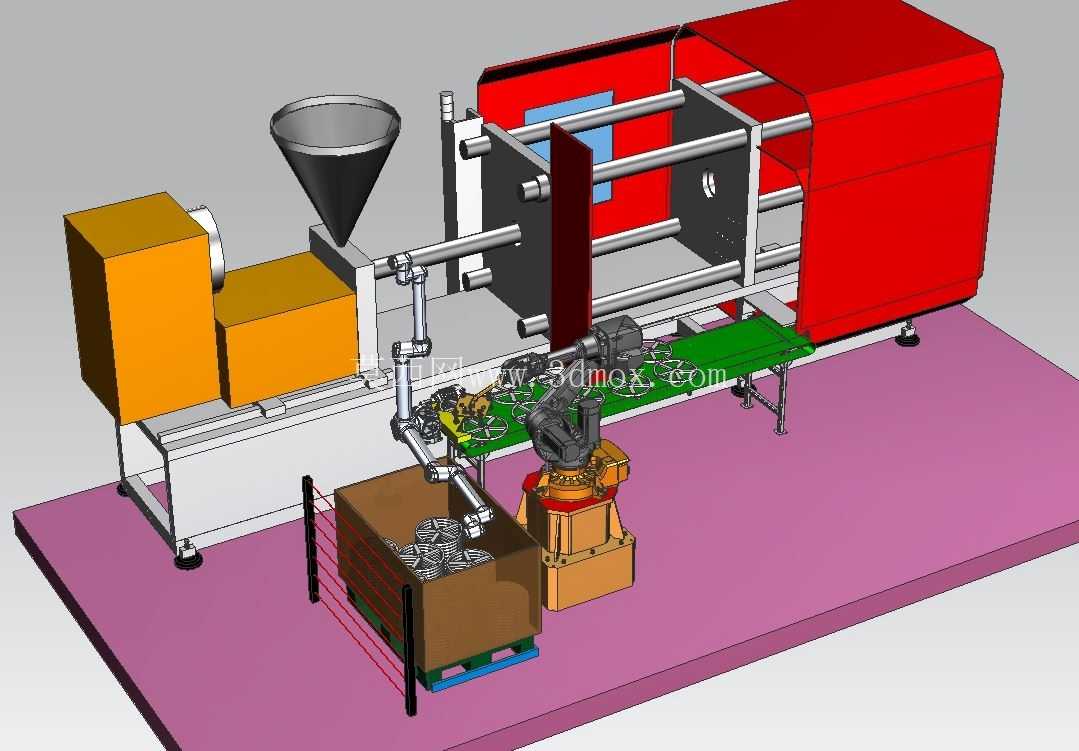

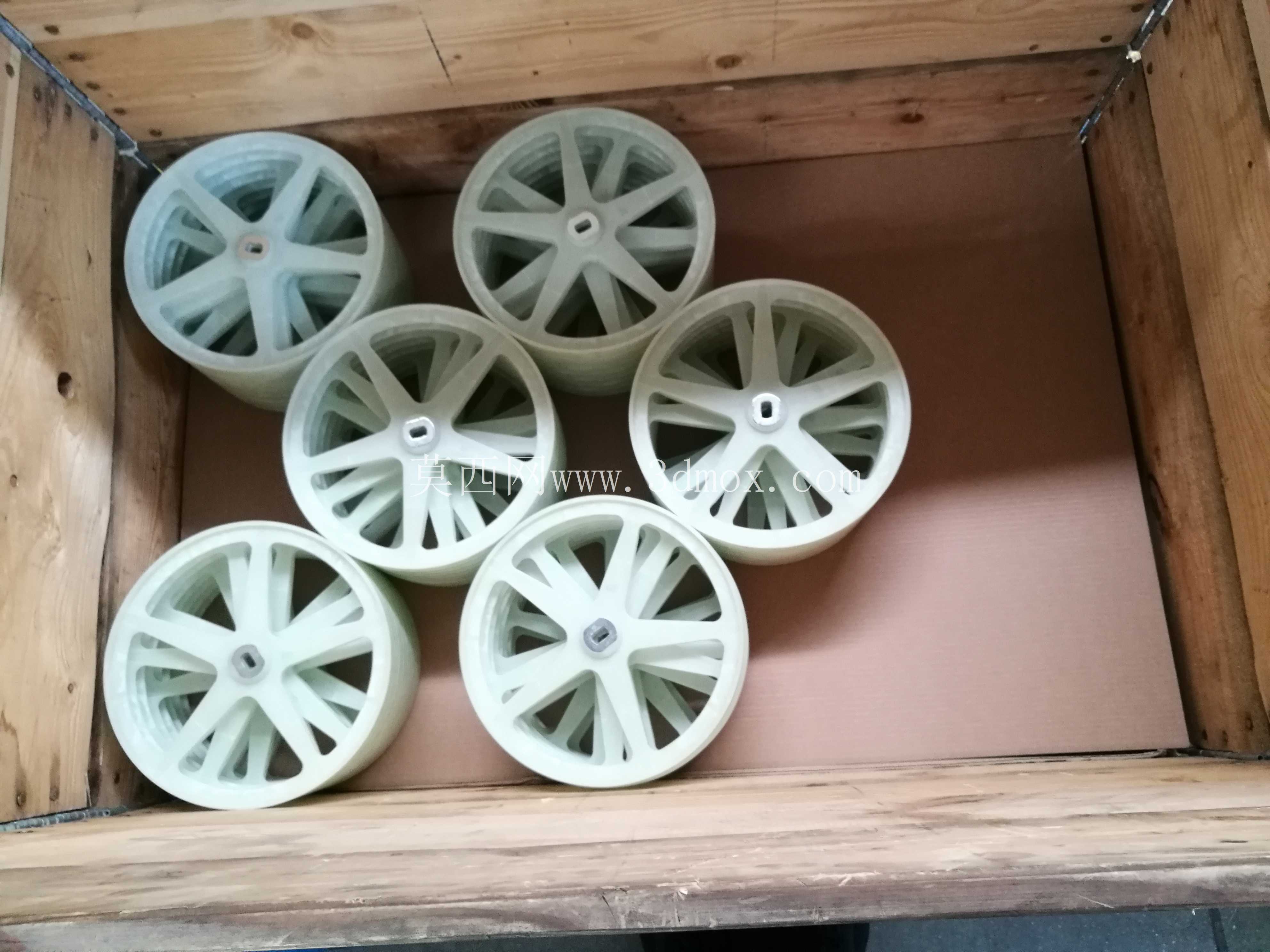

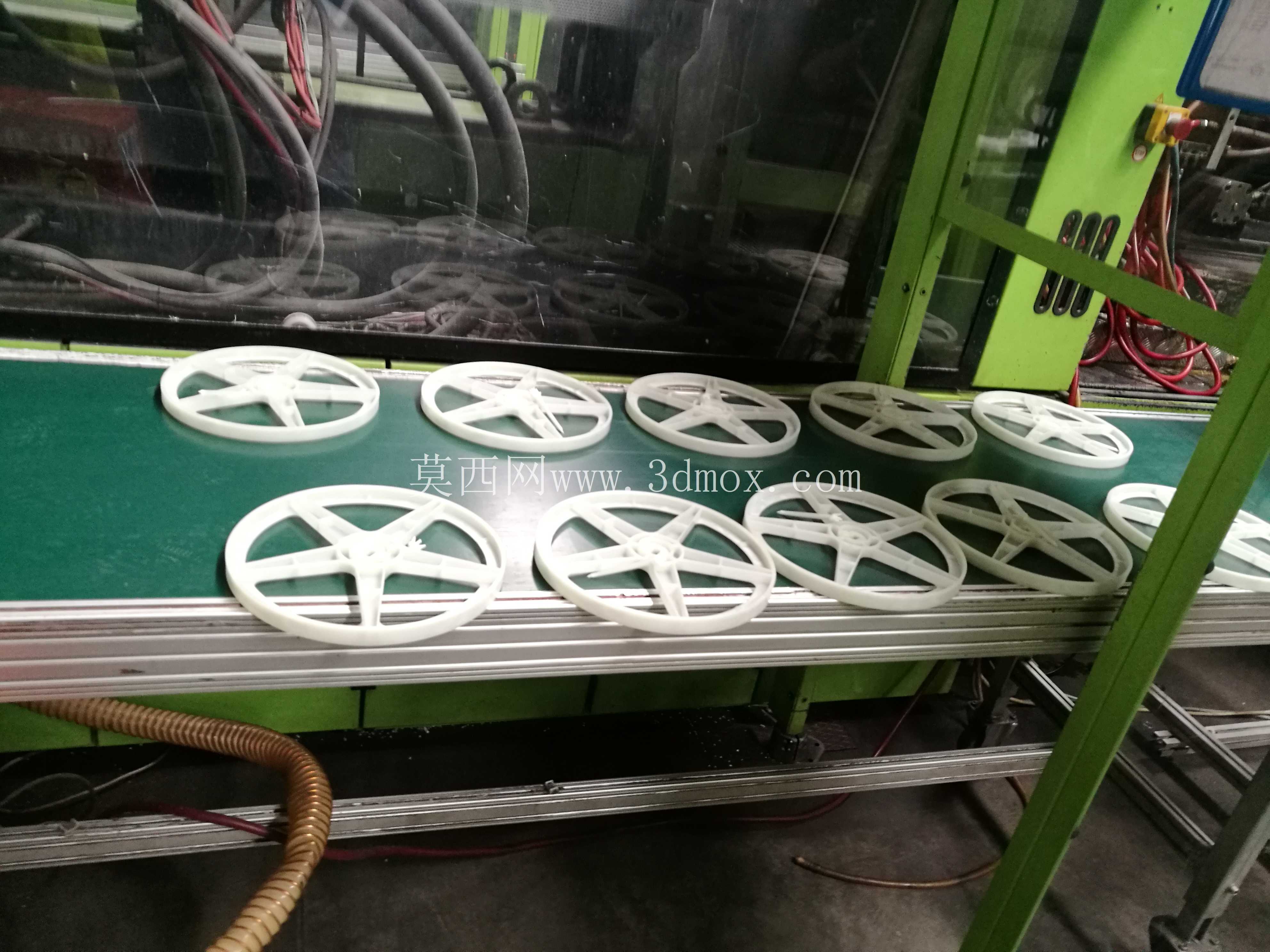

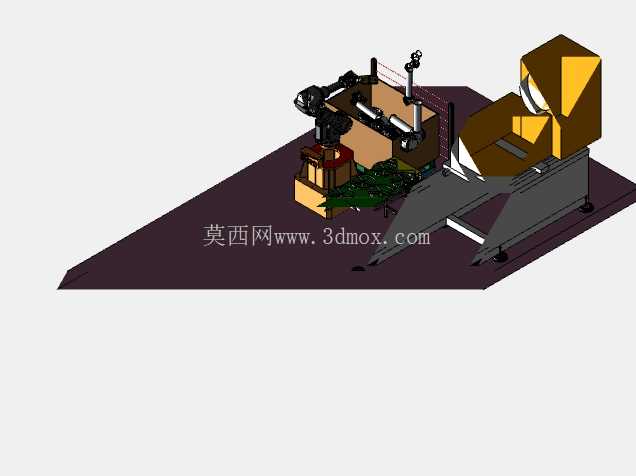

这套作业单元的设计初衷，是解决压铸工序后段高温铸件的转运码放痛点——传统压铸车间里，压铸机开模后取出的成型轮毂类铸件，往往需要工人手持夹具接料，再逐件摆放到料箱内，不仅要近距离面对刚脱模的高温工件，长期重复取放动作也容易出现操作疲劳，带来磕碰伤、工件码放不齐的问题，这套概念方案就是针对这类场景做的布局优化。从整体布局来看，单元以六轴工业机器人为核心作业载体，安装位置选在压铸机出料侧与成品料箱的中间区域，底座采用加高式安装座，既避开地面人员通行的安全边界，也能让机器人的作业覆盖半径同时触达压铸机出料口、绿色皮带输送线、以及左侧的成品周转料箱三个工位，不需要额外增加外部行走轴就能覆盖全部作业点位，压缩了整体设备的占地尺寸。输送线部分采用带侧边挡边的平皮带结构，线体高度与压铸机出料导轨齐平，铸件从压铸机顶出后可以直接顺着导轨滑到输送线台面上，线体表面预留的定位凸点可以让轮状铸件在输送过程中保持固定姿态，不需要额外增加视觉定位机构就能让机器人准确抓取，减少了系统复杂度。机器人末端配备的是适配轮状铸件的夹爪，夹爪接触面做了耐高温的包覆处理，避免刚脱模的高温工件烫坏夹爪结构，夹爪的开合行程覆盖常见的乘用车轮毂中心孔尺寸范围，可以兼容同系列不同规格的铸件抓取。左侧的料箱放置区设计了带定位挡边的托盘底座，料箱吊装到位后可以靠挡边自动找正位置，机器人抓取铸件后可以按照预设的层叠规则，逐件将工件码放到料箱内部，码放过程中自动避让料箱侧壁，不会出现工件磕碰箱壁导致的外观缺陷，码满一层后自动调整下一层的摆放角度，最大化利用料箱的内部容积，减少料箱的周转频次。安全防护层面，单元在靠近人员通行的一侧设置了立式安全围栏，围栏高度超过人体站立时的重心高度，避免人员误闯入机器人作业半径范围，机器人底座周边预留了检修操作空间，日常维护夹爪、调整点位时不需要拆除周边的固定结构，单人就能完成常规维保操作。整体布局的安装边界做了紧凑化处理，所有设备的外接管线都从地面预埋的线槽走线，不会在地面裸露管线造成绊倒风险，输送线的驱动电机安装在线体尾部的下方位置，不占用线体侧面的操作空间，压铸机侧的接料导轨做了倾斜角度优化，铸件滑落到输送线时的冲击力被导轨末端的缓冲块吸收，不会出现工件弹跳掉落的问题。这套概念方案没有做过度的功能冗余，所有结构都围绕压铸后段的取件、输送、码放三个核心工序设计，没有额外增加不必要的检测、翻转机构，适合中小型压铸车间做产线自动化升级时参考，布局时可以根据车间实际的压铸机规格、料箱尺寸调整机器人的安装位置和输送线长度，不需要对原有压铸设备做大规模改造，就能实现后段工序的无人化作业，降低一线操作人员的劳动强度，同时也能减少人工取放过程中带来的工件磕碰不良率，稳定铸件的码放整齐度，方便后续的物流转运工序衔接。
