工业模拟布局用组合式机组结构设计

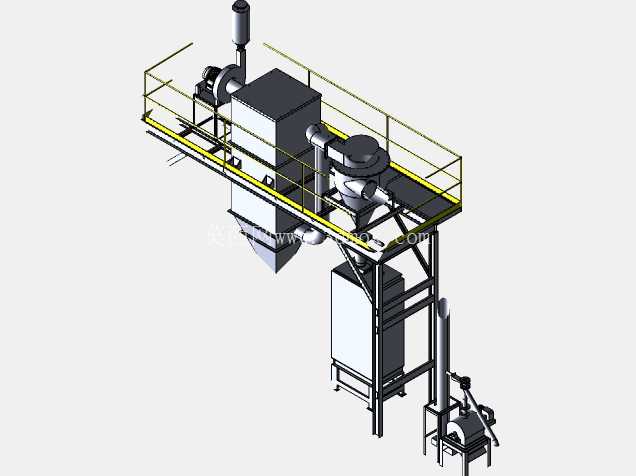

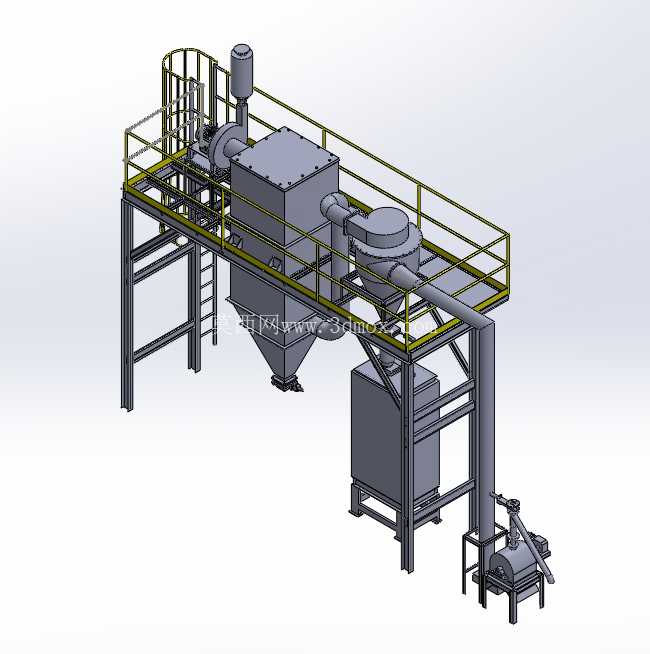

这套组合式机组的三维结构，最初是为了给铸造车间后处理段的工艺排布做模拟验证搭建的，很多工厂在做产线升级或者新车间布局的时候，不会直接把设备买回来摆现场试错，都是先在三维环境里把所有关联设备按1:1比例搭好，模拟物料走向、操作空间、检修通道留设是否合理，避免后期现场安装出现管线打架、操作位够不着、检修空间不足这类返工问题。从结构组成来看，整套机组架设在两层钢制操作平台上，上层平台周边设置了1.2米高的安全防护栏杆，爬梯设置在平台侧方，踏步间距按常规工业操作标准留设，操作人员可以通过爬梯到达上层平台完成设备点检、滤芯更换、参数调整这类日常操作。上层平台搭载的核心处理单元采用方形箱体结构，顶部设置了排气接口，侧方通过大直径通风管道与旋风分离单元连通，旋风分离单元采用上圆下锥的经典结构，锥角角度按粉料自流休止角设计，能够依靠离心力先把气流中携带的大颗粒物料分离出来，沉降到下方的集料斗内，减少后续过滤单元的负荷。旋风分离单元下方通过竖直管道连接下层的集料与送料单元，下层设备直接落地安装，底部设置了可调式支撑脚，可以根据现场地面平整度调整设备水平度，避免设备运行时出现偏载振动。末端的送料机构采用螺旋输送结构，能够把收集下来的粉料定量输送到指定集料容器内，整套结构的气流走向从上部设备进气口进入，依次经过沉降、过滤、集料几个环节，最后达标气体从顶部排气口排出。做这套结构建模的时候，首先要确定的是整套设备的安装边界，整体占地长度控制在6米以内，宽度控制在3.5米以内，最高点距离地面的高度不超过5.5米，这个尺寸是结合常规工业厂房的层高、柱距设定的，能够适配大部分中小型铸造车间、粮食加工车间、建材粉料处理车间的预留安装空间。平台的主梁采用标准H型钢搭建，次梁采用矩形钢管焊接，平台铺板采用花纹钢板，既能够满足操作人员行走的防滑要求，也能承受上层设备的静载荷与运行时的动载荷，所有管道的转弯处都采用大半径弯头，减少风阻，避免粉料在管道转弯处堆积堵塞。在布局模拟的时候，还要重点考虑操作位的视野，上层平台的操作位正对核心设备的检修门，操作人员站在平台上不需要探身就能够到设备的锁紧手柄，爬梯的出口位置避开了管道架设区域，上下平台不会出现碰头的问题。下层设备的检修门全部朝向通道侧，设备与周边墙体的预留距离不小于0.8米，满足日常检修时工具摆放、人员侧身通过的空间要求。另外整套结构的支撑腿全部做了等强度设计，上层平台的载荷通过立柱直接传递到地面基础，不会把载荷压在下层设备的壳体上，避免下层设备壳体长期受载出现变形。管道与设备的连接位置全部设置了法兰接口，方便后期拆装更换，法兰的螺栓孔位置按通用标准排布，现场安装时不需要重新打孔配钻。集料斗的侧壁设置了振动器安装位，模拟布局时已经预留了振动器的安装空间与接线走线位置，避免后期加装振动器时和周边结构产生干涉。很多刚入行的结构设计人员做这类设备布局的时候，容易只盯着设备本身的尺寸，忽略了管线、操作空间、检修空间的预留，这套模型在搭建的时候就把所有附属结构的尺寸都考虑进去了，包括栏杆外伸的宽度、爬梯占用的空间、管道法兰外凸的尺寸、设备门完全打开后的回转半径，这些细节如果在三维模拟阶段漏掉，到现场安装的时候就会出现设备门打不开、爬梯被管道挡住、法兰螺栓没有拧动空间这类很棘手的问题。另外在做平台结构设计的时候，还考虑了设备吊装的预留空间，上层设备的正上方没有设置永久性的遮挡结构，后期设备需要大修更换的时候，可以直接通过车间的行吊把设备从平台上吊下来，不需要额外拆除平台结构。整套结构的走梯角度按45度设置，既不会因为角度太陡导致上下攀爬困难，也不会因为角度太缓占用过多的平面空间。
