体育运动动作研究铰接式机械支撑臂

　　该铰接式机械支撑臂主要面向体育运动动作研究、人体运动姿态模拟以及训练器械开发场景，可作为运动生物力学试验台中的承载与姿态调节构件使用。在实际试验环境中，研究人员需要复现肢体摆动、支撑转换、发力角度变化等连续动作，单纯依靠固定支架无法满足多自由度姿态调整要求，因此该结构采用长臂梁与中部回转铰座组合的方式，使一端能够绕关节轴完成角度变化，另一端则提供稳定的安装与承载基础。

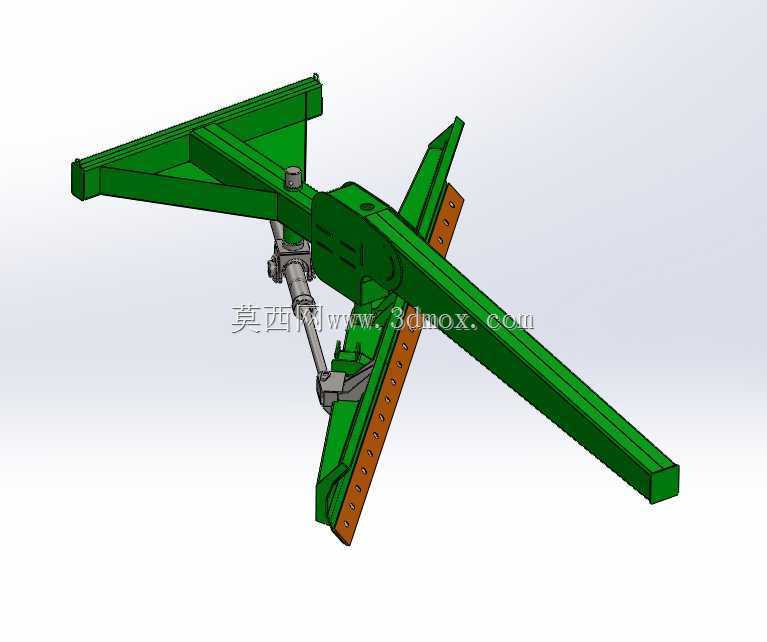

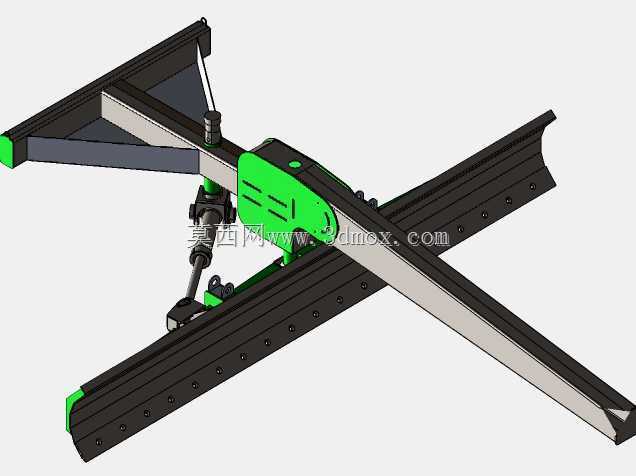

　　从结构布置来看，模型主体由两根长截面梁、中央铰接座、侧向连接轴、调节齿板以及端部紧固组件构成。绿色长梁承担主要弯矩，截面形式兼顾轻量化与抗弯刚度，适合在中等载荷下保持较小挠度。梁体内部设置加强筋，使载荷能够从端部向铰座区域连续传递，避免在悬臂状态下出现局部失稳。中央铰接座是整套机构的受力核心，既连接两根主臂，又集成转轴、衬套和锁紧部位，能够在角度调整后保持可靠定位。

　　侧向橙色齿板承担角度限位与档位调节作用。齿板沿弧线方向布置多组定位孔或齿位，配合销轴可将臂体锁定在不同倾角，便于重复设定同一运动姿态。对于体育运动研究而言，姿态重复性十分关键，例如模拟起跑蹬伸、投掷转体、跳跃落地支撑等动作时，试验件需要在多个角度下保持稳定，齿板定位结构能够减少人工反复测量带来的误差。连接轴与紧固件则用于传递剪切力和锁紧摩擦力，设计时需关注轴孔配合间隙，间隙过大会造成姿态晃动，间隙过小则会增加装配难度。

　　该支撑臂的外形呈交叉展开状态，长臂方向决定了设备的主要安装边界。布置时应在臂体摆动平面内预留足够回转空间，尤其长臂末端在最大张开角度下会形成较大扫掠范围，周边不应布置刚性遮挡物。铰座附近需要保留操作空间，以便插拔定位销、调整齿板啮合位置以及维护铰接轴。若将其安装在试验平台上，底座连接区应采用足够厚度的安装板或型材框架，避免支撑臂在受侧向力时带动基础产生变形。

　　从设计思路上看，该结构并不追求复杂驱动，而是强调机械限位、手动调节和结构承载之间的平衡。长臂采用焊接或型材拼合形式，有利于在保证刚度的同时控制重量；铰接区通过加厚座体和同轴轴套提高重复转动精度；齿板则将连续角度变化转化为离散档位，适合教学演示、动作对比和固定工况试验。若后续需要升级为自动调节机构，可在中央铰座处增设驱动盘、电动推杆或阻尼元件，而主臂的承载截面仍可保留。

　　在建模过程中，应重点检查长臂与铰座之间的干涉关系。臂体绕轴转动时，梁端边缘、紧固件头部和齿板之间容易在极限角度发生接触，因此需要在装配环境中进行运动包络检查。轴类零件应保证同轴关系，衬套与座孔之间设置合理配合；齿板上的定位孔需要与销轴直径匹配，并在受力方向上保留足够边距。对于承受反复载荷的部位，圆角过渡比尖锐搭接更有利于降低应力集中，尤其是梁体与铰座焊接连接处，应避免焊缝位于弯矩最大截面。

　　实际使用中，该机构可服务于运动姿态参数采集、训练器械样机验证、康复辅助设备动作分析等工作。通过在臂端安装模拟负载、踏板、把手或传感器支架，可构建不同的试验单元。其结构直观、零件数量适中，既适合作为机械原理中铰接机构的设计参考，也可用于校核长臂构件在弯扭复合载荷下的布置方式。
