适配Nema23步进电机的5:1减速比行星齿轮箱

　　在小型自动化设备的传动链搭建过程中，步进电机直连负载往往面临扭矩不足、转动惯量匹配失衡的问题，这款适配Nema23规格步进电机的行星减速齿轮箱，正是针对这类应用场景开发的传动部件。从实际选型适配的角度看，它的安装端面完全匹配Nema23步进电机的标准安装孔位，输入端的轴孔公差按照常规步进电机输出轴的配合精度设计，不需要额外加工转接法兰就能直接完成装配，能大幅缩短小型设备的传动结构搭建周期。

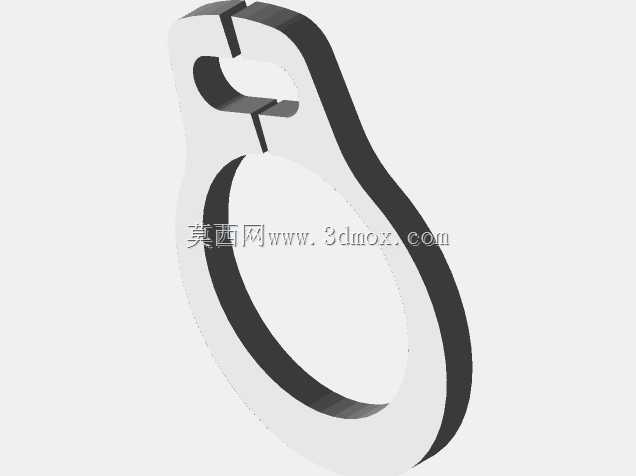

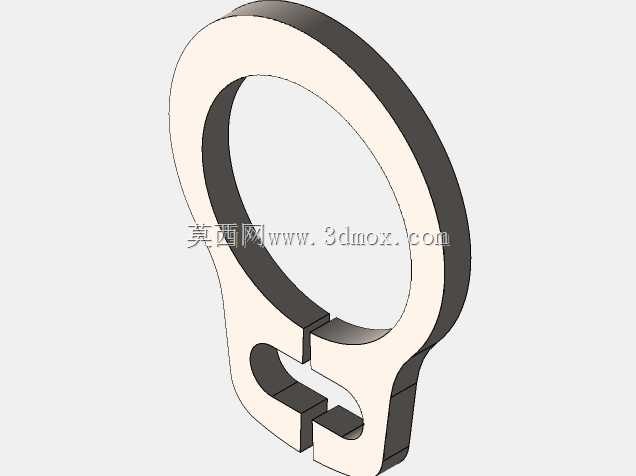

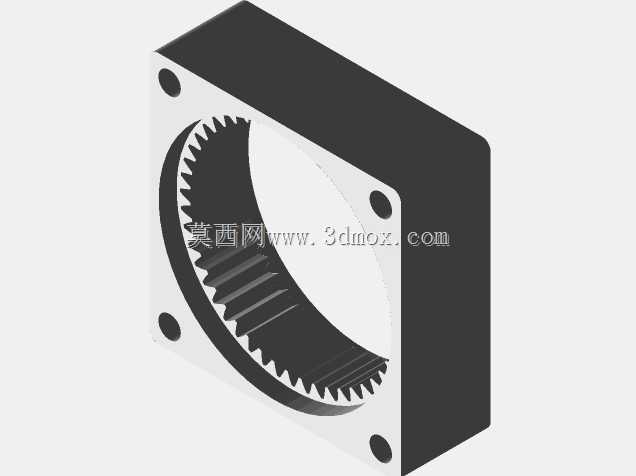

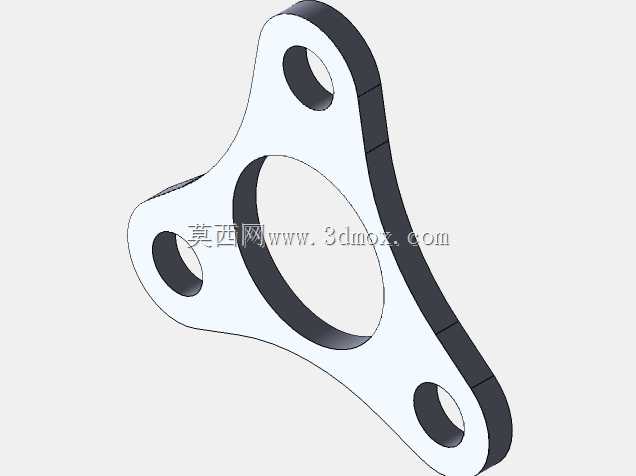

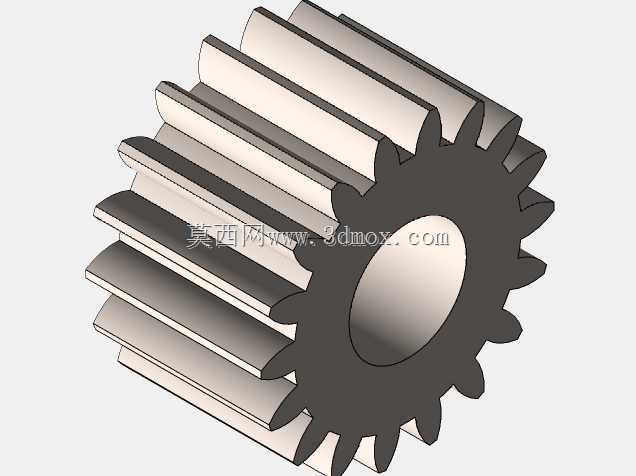

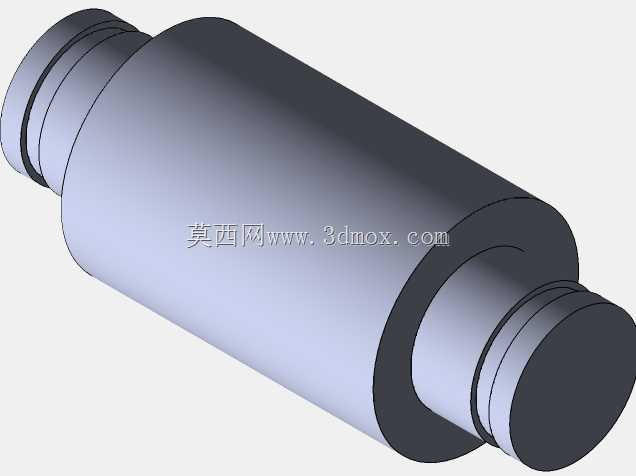

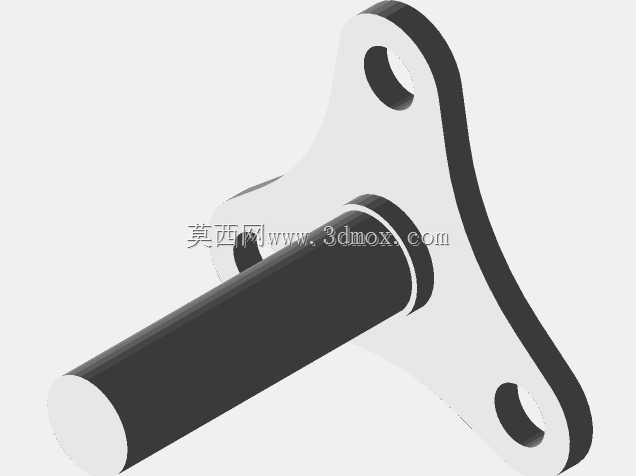

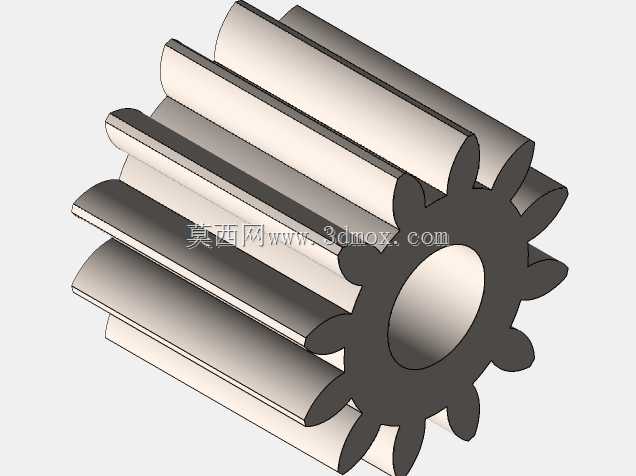

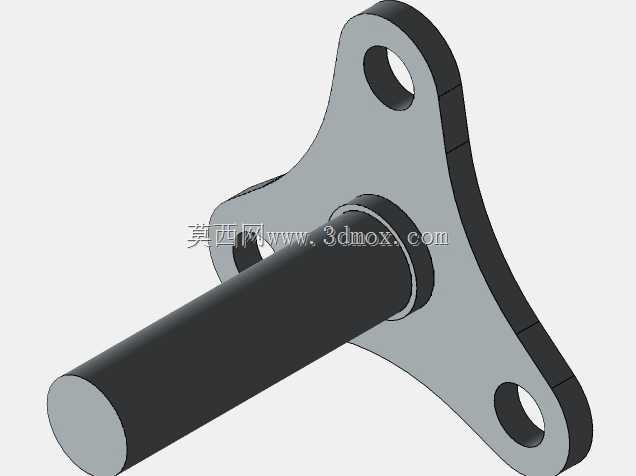

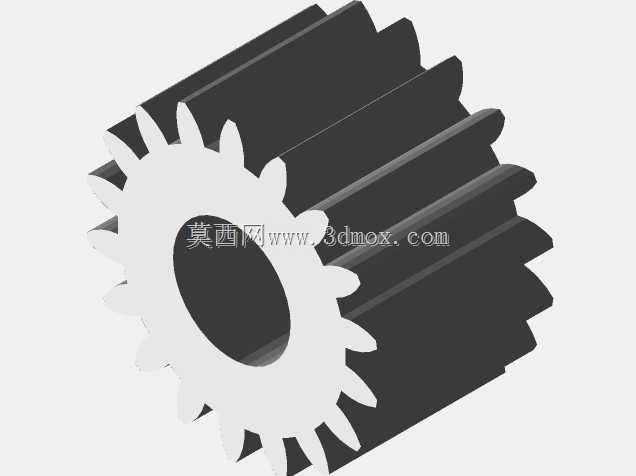

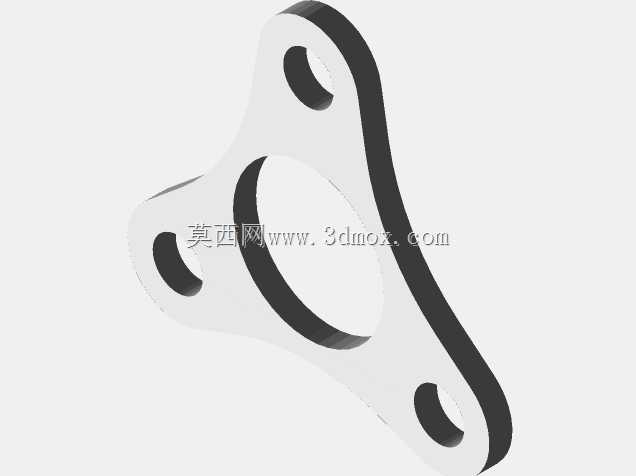

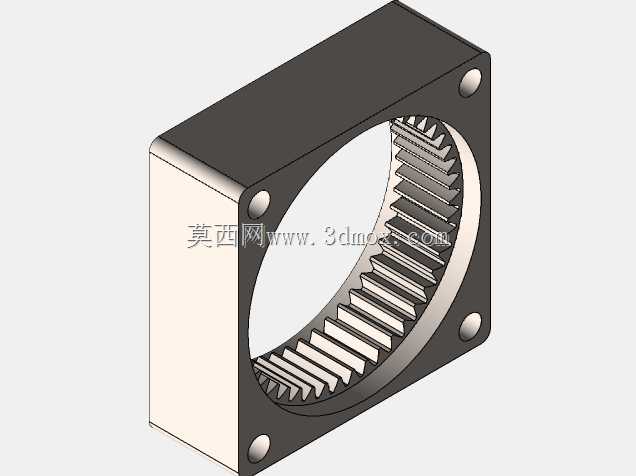

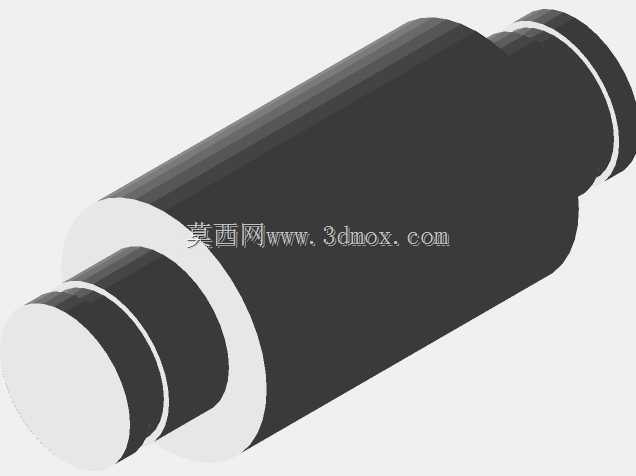

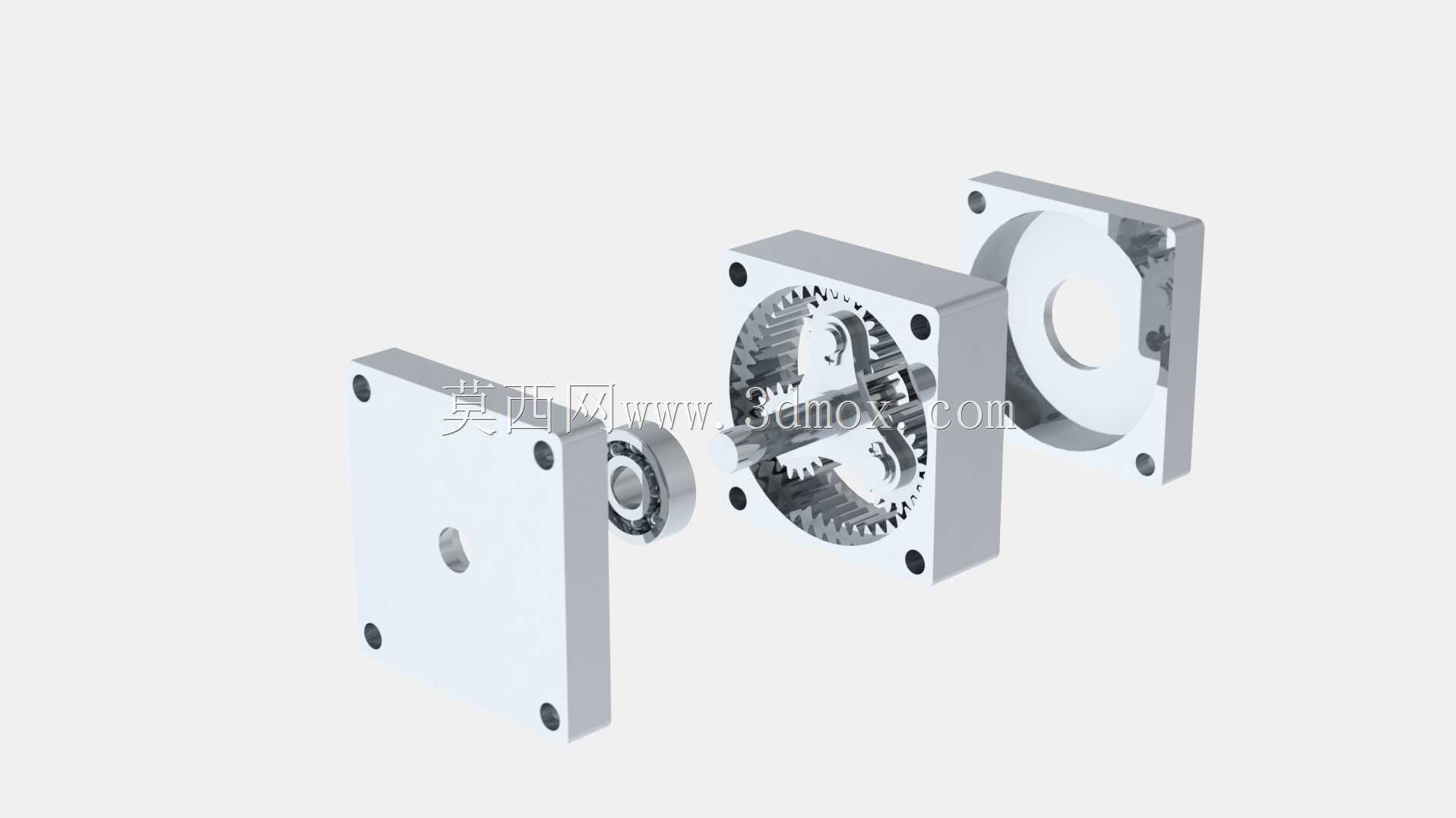

　　从结构设计逻辑来看，这款行星齿轮箱采用了典型的NGW行星轮系结构，内齿圈与箱体采用一体化加工成型，避免了分体式装配带来的同轴度误差，太阳轮直接与电机输出轴配合，三个行星轮通过轴承安装在行星架上，输出端的行星架直接连接负载轴，整个传动链的同轴度可以控制在很小的范围内，运行过程中的偏摆量远低于普通直齿减速箱。5:1的减速比属于小减速比区间，既可以将步进电机的输出扭矩放大5倍左右，又不会过多降低输出转速，非常适合需要兼顾转速与扭矩的应用场景，比如小型传送带驱动、点胶设备的位移轴、小型雕刻机的进给传动、3D打印设备的挤出机构、桌面级机械臂的关节传动等场景，都能看到这类小减速比行星箱的应用。

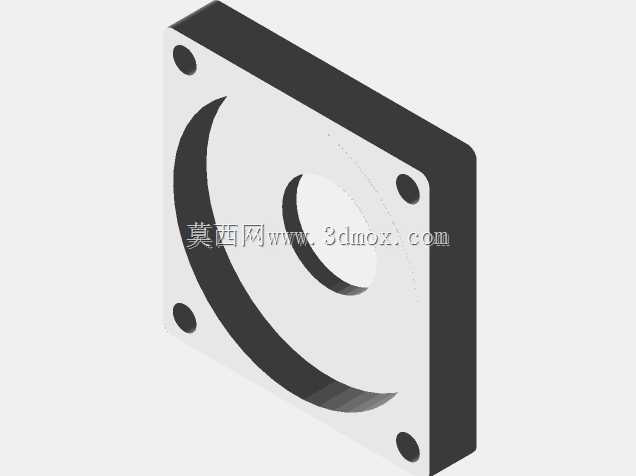

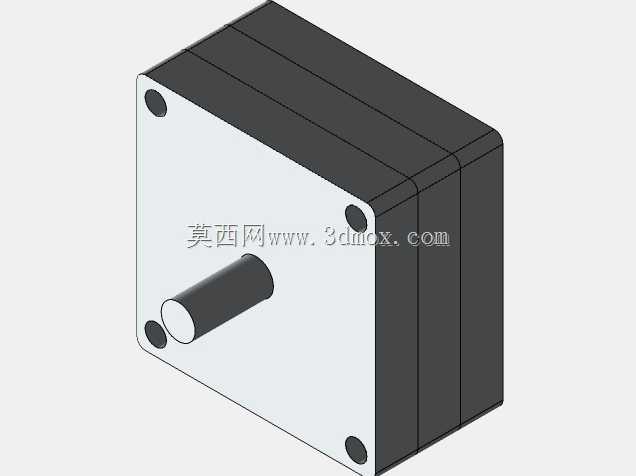

　　在安装边界的设计上，这款齿轮箱的整体外形为方形结构，四个角的安装通孔位置与Nema23电机的安装孔完全对应，输入端的止口尺寸与电机端的止口公差匹配，装配时可以直接嵌入电机端的定位止口，保证输入轴与太阳轮的同轴度。输出端同样设计了标准的安装止口与输出轴，轴径按照常规负载连接的尺寸设计，可以直接搭配联轴器连接滚珠丝杠、同步带轮等传动部件，不需要额外定制转接件。箱体的壁厚经过强度校核，在额定扭矩输出的工况下，箱体的形变可以控制在微米级，不会因为长期负载出现壳体开裂或者内齿圈变形的问题。

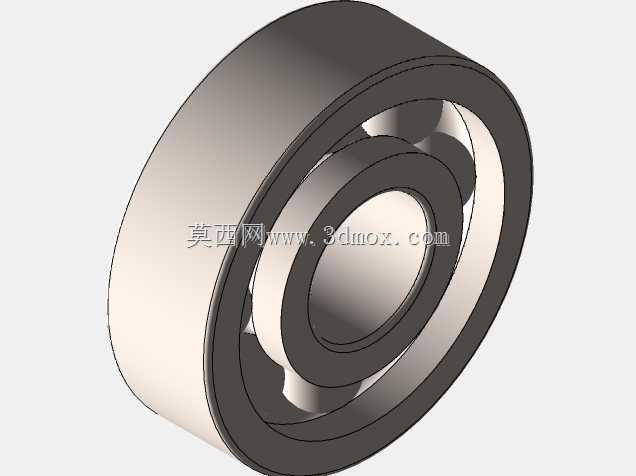

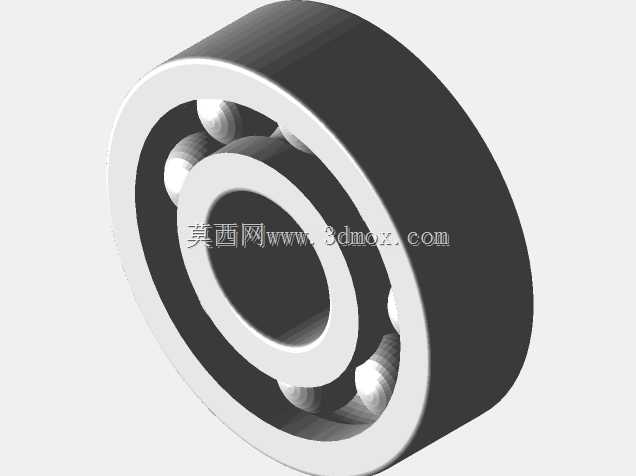

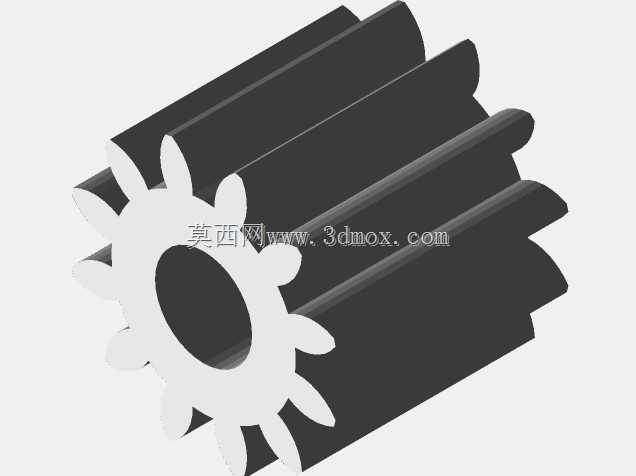

　　从功能特性上看，行星轮系的结构本身具备传动效率高、背隙小的特点，这款齿轮箱的齿轮采用直齿设计，加工时经过磨齿工序，齿面粗糙度低，传动过程中的噪音远低于蜗轮蜗杆类减速箱，同时传动效率可以达到90%以上，不会因为减速环节过多损耗电机的输出功率。输入端的轴承采用深沟球轴承，可以承受一定的径向负载，输出端采用成对布置的轴承结构，既可以承受径向力，也能承受一定的轴向负载，适配更多类型的负载连接需求。齿轮的材质选用常规的合金结构钢，经过调质与表面淬火处理，齿面硬度足够应对长期频繁正反转的工况，不会出现过早的齿面磨损问题。

　　在实际设备调试过程中，这类行星齿轮箱的优势还体现在惯量匹配上，步进电机本身的转子惯量较小，直接驱动大惯量负载时很容易出现失步、定位不准的问题，经过5:1的减速比折算后，负载惯量会按照减速比的平方关系折算到电机端，大幅降低电机端的等效惯量，让整个传动系统的惯量匹配更加合理，提升设备运行的平稳性与定位精度。比如在桌面型数控铣床的Z轴传动中，搭配这款减速箱后，步进电机驱动主轴上下移动时不会出现因为重力负载导致的下坠问题，启停过程也更加平稳，不会出现过冲或者抖动的现象。

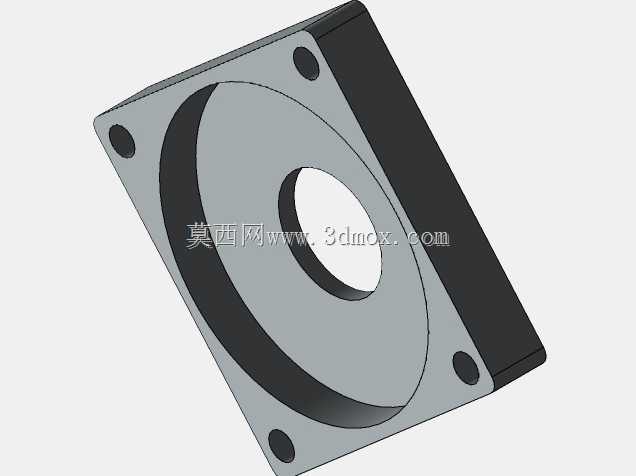

　　整个齿轮箱的装配逻辑也充分考虑了后期维护的需求，端盖与箱体之间采用螺栓连接，拆开端盖就可以检查内部齿轮的磨损情况，更换润滑脂也非常方便，不需要完全拆解整个箱体。内部的润滑采用锂基润滑脂，填充量按照齿轮啮合的空间设计，既可以保证齿轮啮合面的充分润滑，又不会因为润滑脂过多导致运行过程中阻力过大、温升过高的问题。在连续额定负载运行的工况下，箱体的温升可以控制在合理范围内，不会因为过热导致润滑脂失效或者轴承损坏。
