压铸工序堆垛机器人作业单元概念方案

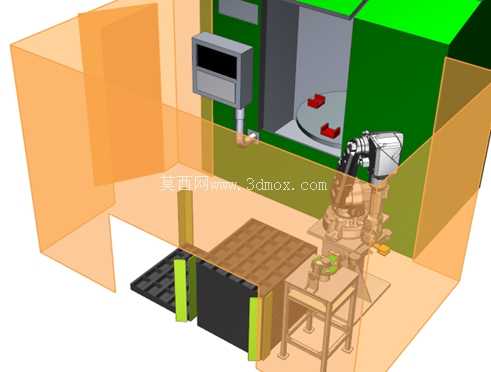

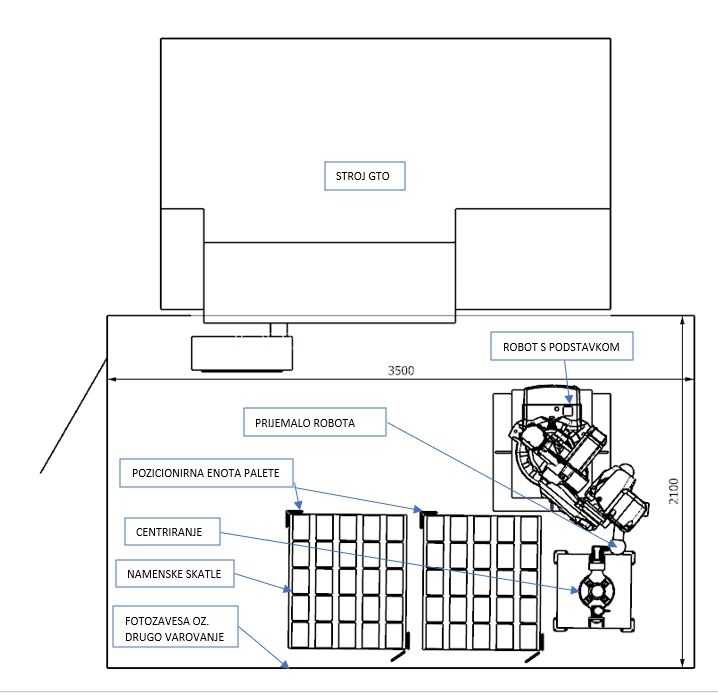

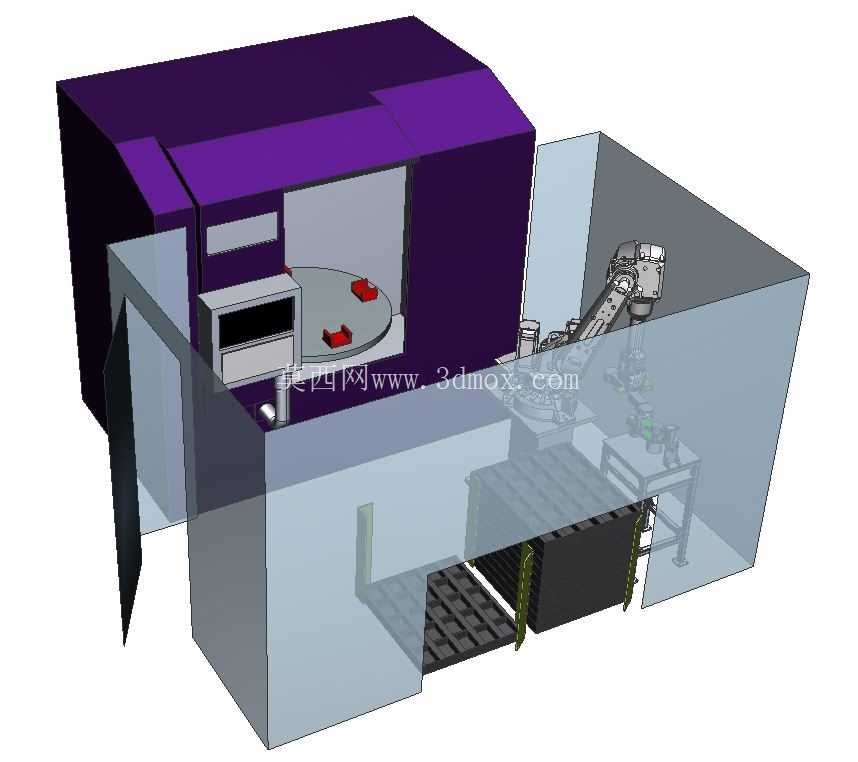

这套堆垛机器人作业单元的概念方案，核心针对压铸件生产后端的取件、转运、码垛全流程需求设计，适配中小型压铸机的出料节拍，解决传统压铸车间人工取件高温作业风险高、码垛一致性差、转运效率匹配难的实际痛点。从现场布局来看，单元整体采用半封闭防护结构，左侧对接压铸机的出料工位，设置带定位治具的回转接料台，接料台做了下沉式嵌装设计，和压铸机开模后的出料高度完全齐平，避免工件转移过程中的磕碰划伤，接料台表面预留的三个定位块，可适配同系列不同规格压铸件的快速定位，无需频繁更换治具就能兼容3种以内的同吨位压铸件接料需求。单元中部的六轴工业机器人采用落地式安装，安装基座做了加高处理，臂展覆盖范围刚好囊括接料台、工件暂存台、末端码垛工位三个核心区域，没有多余的行程浪费，机器人末端可根据压铸件的外形特征更换夹爪，针对带浇口的毛坯件可搭配夹持力自适应的气动夹爪，针对已去除浇口的半成品可搭配带软质防护垫的夹指，避免夹伤工件表面。码垛区域位于单元右侧，采用双层托盘缓存设计，下层设置托盘自动输送轨道，可对接车间的AGV转运通道，当上层托盘码放完成后，可自动将满托盘输出、空托盘补入，无需人工进入单元内部更换托盘，整个单元的安全防护采用透明亚克力围挡搭配安全联锁门，只有当防护门完全关闭时设备才能启动运行，围挡高度设置为2.2米，既满足现场安全防护的高度要求，又不会遮挡操作人员观察内部作业状态的视线。从设计思路上，整个单元没有追求过度的功能冗余，所有结构都围绕压铸后段的作业流程做匹配：接料台的回转设计是为了在机器人取走前一个工件的同时，压铸机可完成下一个工件的出料放置，将接料等待时间压缩到最低；机器人的安装位置经过反复的行程模拟，确保每个作业点都处于机器人的最优作业姿态区间，减少关节极限位置的运行损耗，延长设备使用寿命；码垛工位的托盘尺寸适配行业通用的1200*1000mm标准工业托盘，码垛高度可根据车间的物流转运要求调整，最高可支持1.2米的码垛高度，满足单班次的物料缓存需求。安装边界方面，整个单元的占地尺寸控制在3.8米长、2.8米宽的范围内，不需要对现有压铸车间的地面做特殊处理，普通的硬化水泥地面即可满足安装承重要求，单元的进线接口统一设置在设备后侧，包含气源接口、电源接口、通讯接口，和车间现有压铸设备的对接不需要额外做线路改造，可快速完成产线的嵌入安装。实际应用中，这套单元可直接对接160吨到400吨吨位的卧式冷室压铸机，替代原有的2名取件码垛人工，作业节拍可稳定匹配压铸机每2分钟一模的生产节奏，不会出现待料堵料的情况，同时避免了人工接触高温压铸件、脱模剂挥发区域的职业健康风险，码垛后的工件排列整齐，可直接流入下一道去毛刺、机加工工序，减少后续工序的工件整理工作量。在结构细节上，接料台的表面做了镂空排液设计，压铸工件带出的残留脱模剂可通过镂空槽流入下方的集液盘，定期清理即可，不会积液造成工件表面污染；机器人周边的走线全部采用拖链内置设计，避免运行过程中线缆剐蹭；防护围挡的下部设置了150mm高的挡屑板，可阻挡压铸工件带出的少量铝屑飞溅到单元外部，保持车间现场的整洁。整个单元的布局充分考虑了现场维护的便利性，机器人的控制柜、气路阀组都设置在单元外侧的维护舱内，日常点检、参数调整不需要进入作业区域，设备故障时可快速打开维护舱进行检修，最大程度减少停机维护的时间。
