双Gardan万向节传动结构三维设计

在各类需要变角度传递扭矩的工业传动场景中，单万向节存在的输出转速波动问题始终是影响传动平稳性的核心痛点，双Gardan万向节也就是常说的双十字轴万向节结构，正是为解决这一工程痛点而生的核心传动部件。这类结构最常应用在汽车转向传动系统、机床进给机构、冶金设备辅传动、轻工包装机械的变角度动力传递工位，当主动轴与从动轴之间存在不可避免的轴线夹角，且夹角会随设备运行姿态动态变化时，双万向节的布置形式可以通过中间轴的相位补偿，抵消单节万向节带来的转速不均匀问题，保证输出端扭矩传递的平稳性，避免因转速波动带来的传动冲击、轴承磨损过快、设备振动超差等一系列工程问题。

从结构设计逻辑来看，这套双Gardan万向节采用对称式双十字轴布置，两端的万向节叉分别对接主动轴与从动轴，中间通过花键套或者刚性连接轴衔接两个万向节的从动叉与主动叉，设计时严格保证中间轴两端的叉面处于同一平面，同时让主动轴与中间轴的夹角、从动轴与中间轴的夹角保持相等，这是实现等角速传动的核心条件。建模过程中需要重点关注十字轴的轴颈配合公差，轴颈与滚针轴承的配合间隙需要控制在合理范围，既要保证转动灵活性，又要避免间隙过大带来的传动回差，通常在重载工况下这个间隙会取更小的数值，轻载高速工况则适当放大间隙补偿热膨胀量。

从安装边界来看，这类万向节的轴向尺寸需要根据实际传动跨距调整，两端的连接轴径可以根据配套设备的输出轴尺寸做适配设计，轴端通常采用平键连接或者花键连接传递扭矩，法兰连接形式则更适合大扭矩重载工况。设计时需要预留足够的轴向窜动空间，因为设备运行过程中轴系的热伸长、安装基础的形变都会带来轴向尺寸的微小变化，万向节的滑动连接结构可以吸收这类位移，避免产生额外的轴向附加力。十字轴的轴颈根部需要做圆角过渡处理，避免应力集中导致的疲劳断裂，这是建模时很容易忽略的细节，很多新手建模时直接做直角过渡，实际生产出来的零件在交变载荷下很容易在根部出现裂纹。

实际应用中，这类双万向节结构允许的轴线折角通常在15度到25度之间，具体数值取决于十字轴的结构尺寸和轴承的承载能力，折角过大会导致滚针轴承的载荷分布不均，大幅缩短使用寿命。在选型匹配时，需要根据传递的额定扭矩、最高工作转速、最大工作折角三个核心参数来确定万向节的规格，不能单纯按照轴径来选，很多现场故障都是因为选型时只看轴径匹配，忽略了扭矩和转速的冗余量，导致设备运行时万向节过早失效。另外，万向节的润滑设计也很关键，十字轴内部通常设计有润滑油道，润滑脂可以通过油嘴注入到各个轴颈的轴承位置，保证运行过程中的润滑充分，避免干磨导致的轴承烧蚀。

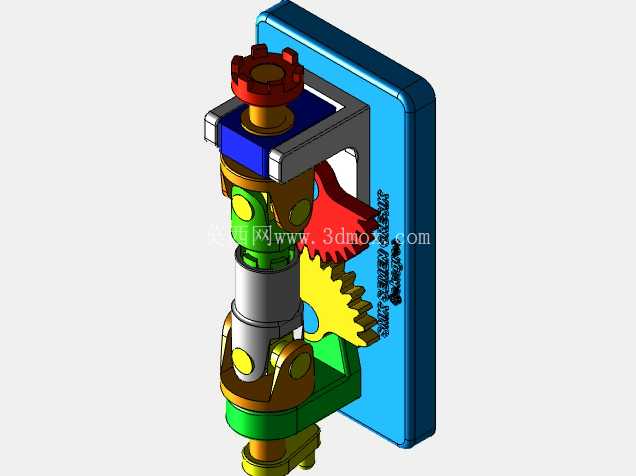

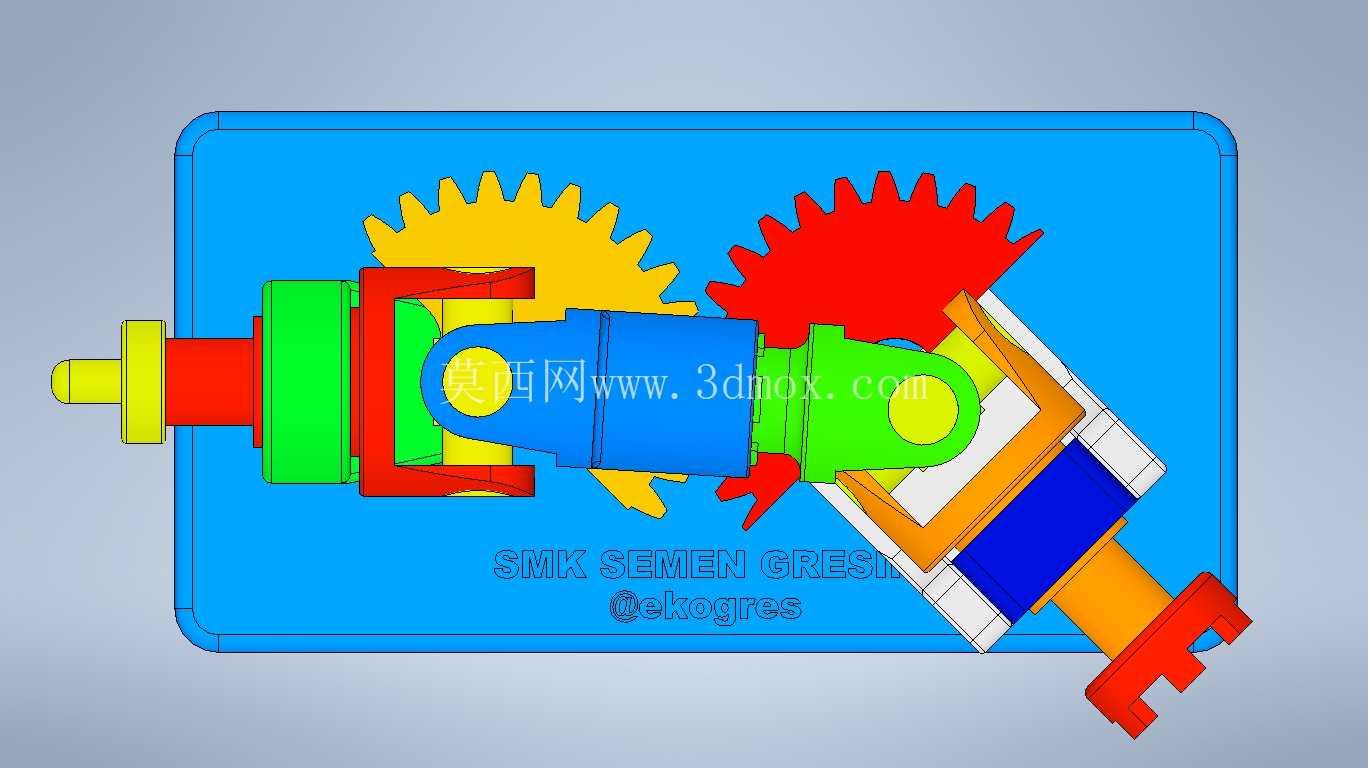

这套三维模型完整还原了双Gardan万向节的所有装配关系，包括十字轴、万向节叉、轴承、密封件、连接螺栓等所有零件的配合位置，装配过程中可以清晰看到各个零件的运动干涉边界，在做整机布局时可以直接调用这套模型，验证传动路径的空间位置是否合理，检查最大折角状态下是否会和周边的机架、护罩等部件发生运动干涉，大幅减少现场安装调试时的整改工作量。对于做传动系统设计的工程师来说，这类参数化的万向节模型可以快速修改轴径、跨距、折角范围等参数，适配不同的设备设计需求，不用从零开始建模，能有效提升设计效率。
