HC-SR04超声波测距传感模块结构设计

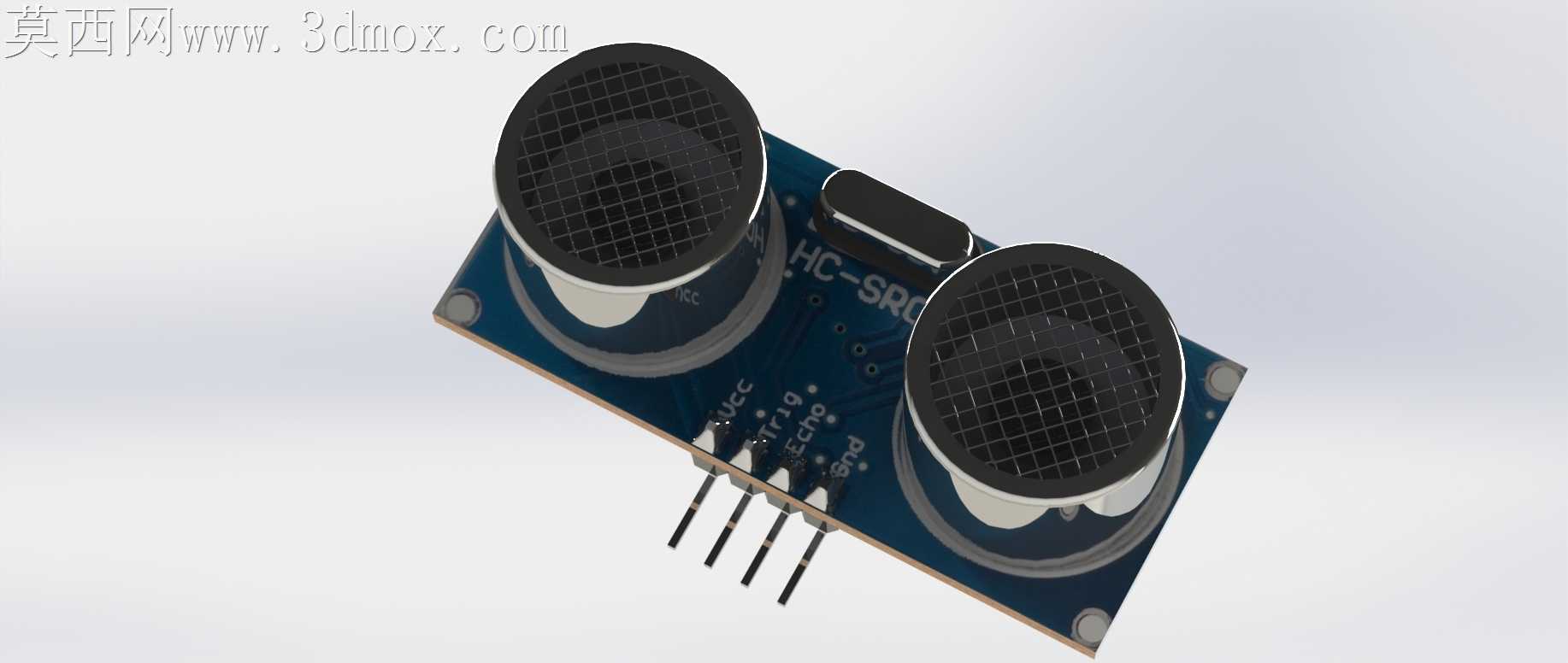

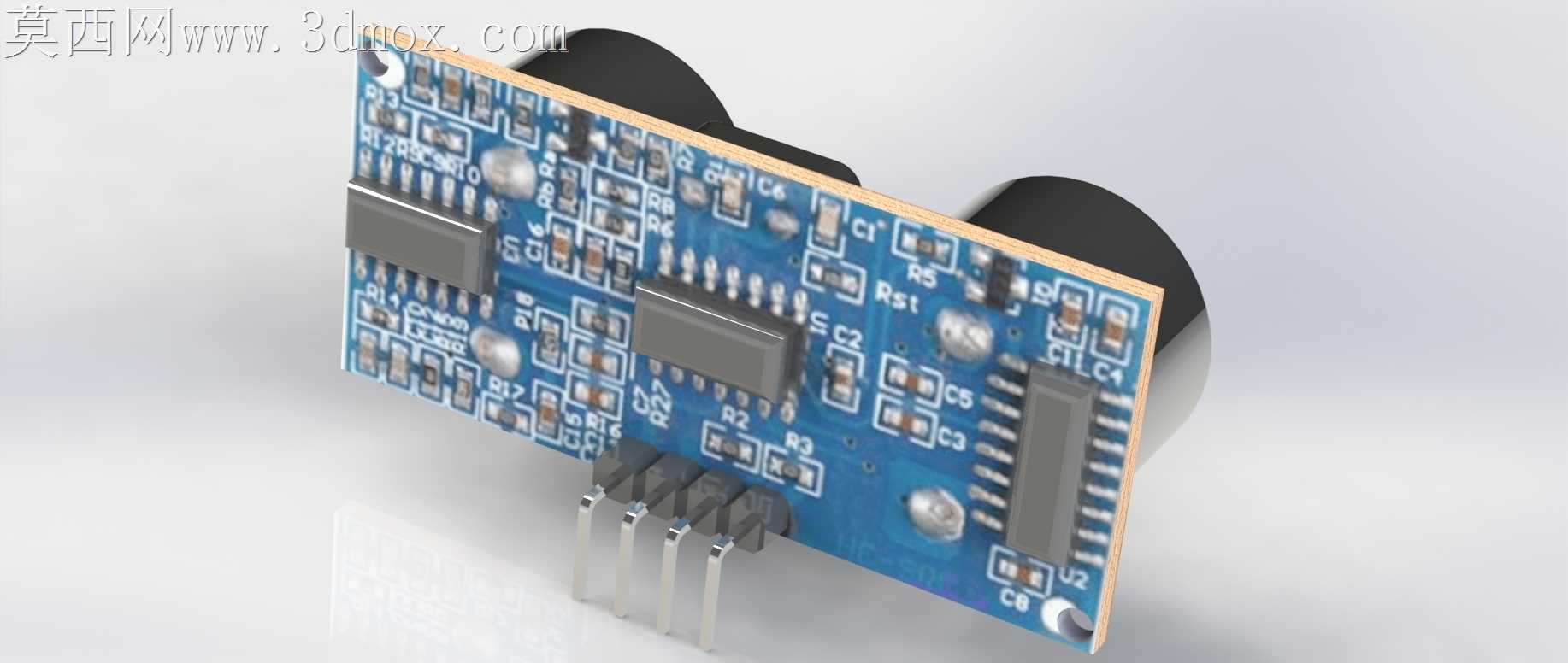

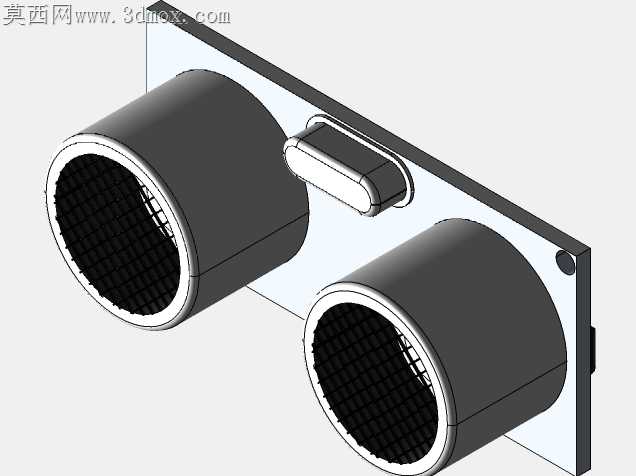

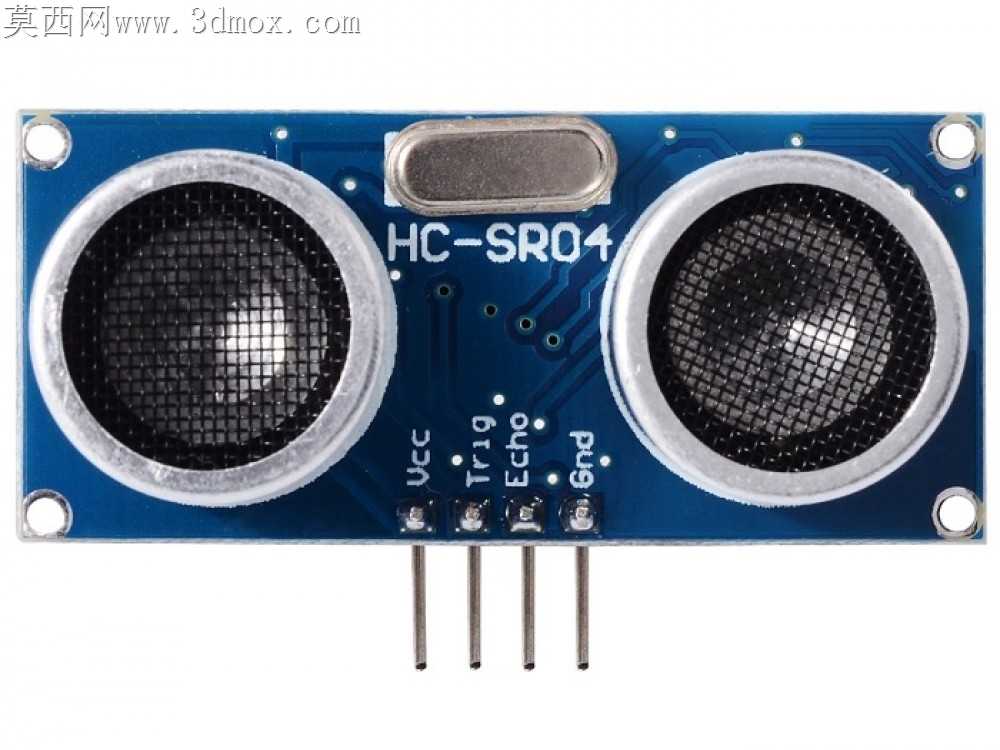

这款HC-SR04超声波测距模块是嵌入式开发、智能硬件搭建领域应用极为广泛的非接触式距离检测部件，常被集成在智能小车避障系统、自动感应洁具、工业流水线物料到位检测、小型机器人导航单元、停车场车位感知装置中，能够在不接触被测物体的前提下完成2cm到400cm范围内的距离测算，测距精度可达3mm级别，足以覆盖绝大多数民用、教学及轻型工业场景的检测需求。模块整体采用双层PCB板作为承载基底，板载两个完全相同的声学换能器件，分别承担超声波发射与回波接收功能，两个换能器采用对称式布局，中心间距经过精准测算，能够最大程度降低发射声波直接串扰到接收端的概率，减少近距离检测的盲区范围。板上集成了信号处理芯片与晶振元件，无需额外搭配复杂的外围信号调理电路，仅通过四个标准排针引脚即可完成与主控板的连接，四个引脚分别对应电源供电、触发信号输入、回波信号输出与接地，接线逻辑清晰，适配绝大多数开源硬件主控板的IO接口电平标准。在结构设计上，模块整体外形规整，边角做了圆弧过渡处理，换能器前端加装了金属防护网罩，既能够阻挡外界灰尘、细小杂物触碰换能器振膜，又不会对超声波的发射与接收造成明显的声能衰减，网罩与PCB板之间采用卡扣加胶接的固定方式，抗日常振动能力强，能够适应移动搭载平台的晃动工况。模块的安装边界设计充分考虑了嵌入式集成的需求，PCB板四角预留了标准直径的安装孔位，用户可以通过铜柱、螺丝直接将模块固定在设备壳体或者支架上，安装孔的孔位间距适配通用的电子模块安装尺寸，不需要额外定制转接支架。模块整体厚度控制在较低水平，换能器突出板面的高度经过优化，既保证了声学振膜有足够的振动空间，又不会占用过多的设备内部安装空间，能够轻松嵌入到紧凑的智能设备壳体内部。在功能实现逻辑上，模块接收到主控发出的触发信号后，会自动发射8个40kHz的超声波脉冲，之后自动检测回波信号，当检测到回波时输出对应宽度的高电平信号，主控通过计算高电平持续时间即可换算得到与被测物体之间的距离，整个信号处理过程全部由板载芯片完成，不需要主控承担复杂的声波时序计算任务，大幅降低了主控端的程序开发难度。模块的电路布局做了分层优化，信号走线与电源走线分开排布，减少了电源纹波对微弱回波信号的干扰，保证了测距结果的稳定性，即使在存在一定电气噪声的应用环境中，也能保持可靠的检测性能。
