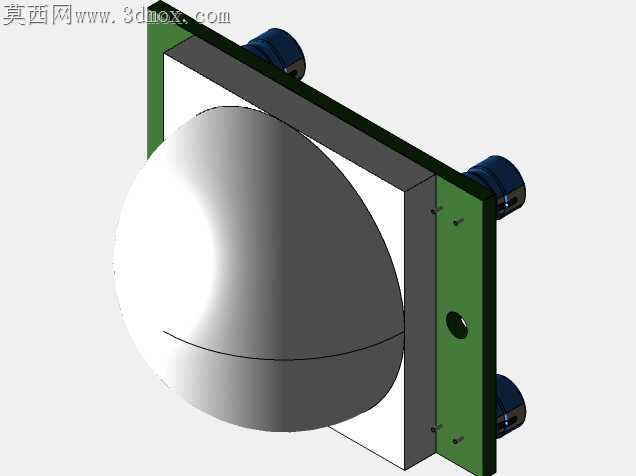

HC-SR501红外热释电运动传感检测模块结构

红外热释电传感模块在实际量产装配中，最容易出现的隐患是菲涅尔透镜与感应探头的相对偏移——很多手板件装配后，透镜球面的焦点无法精准落在热释电元面上，直接导致感应距离缩水、探测角度出现盲区，甚至相邻区域触发误报。这套结构在设计时特意将透镜安装框与后侧PCB固定板做了一体式立边衔接，没有采用常见的卡扣分体拼接，避免多次拆装后卡扣磨损带来的框体偏移，立边内侧预留的0.1mm导向槽刚好卡住透镜边缘，装配时不需要额外涂胶定位，透镜压入后球面中心与探头安装位的同轴度能稳定控制在0.05mm以内，完全匹配热释电探头的最佳感应焦距。

后侧固定板上的三个固定柱做了差异化的高度设计，靠近接线端的两个柱体比探头侧柱体高0.2mm，装配PCB时会让板件形成微小的倾斜角度，刚好抵消探头焊接时引脚带来的高度差，让探头感应面始终平行于透镜内切面，不会因为板件歪斜导致感应区域上下偏移。板边预留的半圆过孔没有做常规的锐边处理，而是做了R0.3的圆角过渡，避免生产组装时刮伤探头引出的细漆包线，也能减少线材弯折时的应力集中，长期震动工况下不会出现线芯断裂的问题。

侧边的电位器安装位做了下沉式槽位设计，电位器本体嵌入槽内后，调节旋钮刚好与板件外表面齐平，不会因为外壳磕碰导致电位器转轴偏移，槽壁与电位器外壳之间预留的0.15mm间隙刚好容纳生产时的壳体注塑公差，不会出现电位器卡滞无法调节的情况。透镜外球面的曲率没有照搬通用菲涅尔透镜的标准曲面，而是针对人体红外辐射的波长做了微调整，球面边缘的过渡弧做了0.8mm的切边处理，既不会遮挡边缘探测区域的红外光线，也能避免透镜与外框装配时出现边缘顶白的应力痕。

固定耳上的安装孔做了沉台设计，螺丝锁附后螺丝头完全沉入沉台内，不会突出板件表面，在嵌入式安装到灯具、安防设备外壳时，不需要额外预留螺丝头的避让空间，能进一步压缩模块整体的安装厚度。整个结构没有多余的冗余特征，所有壁厚控制在1.2-1.5mm之间，既满足注塑生产时的熔体流动要求，不会出现缺胶、缩痕的问题，也能最大限度降低模块整体重量，适配小型智能硬件的轻量化安装需求。
