SBR10多规格直线导轨线性导向构件

这款SBR系列直线导向构件，是直线传动场景中应用极为广泛的基础导向部件，常见于数控加工设备的进给轴导向、小型自动化生产线的工位滑移导向、3D打印设备的运动轴定位、检测仪器的滑台移动导向，以及各类需要精准直线往复运动的非标自动化设备当中，承担着承载运动载荷、约束运动轨迹、保障移动精度的核心作用。

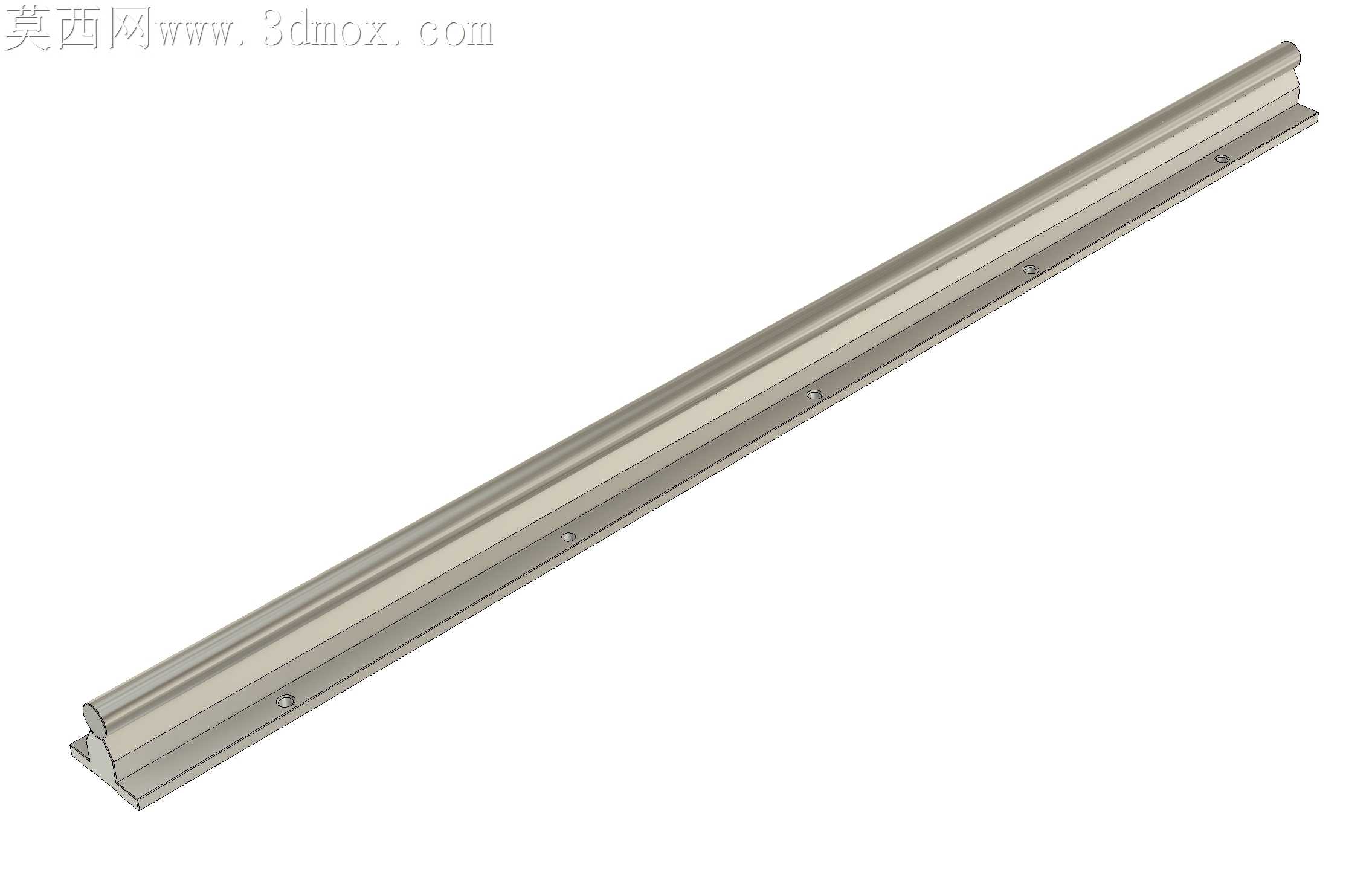

该导向构件采用SBR系列经典的圆轨加安装基座的组合结构，基座为一体化挤压成型的铝合金型材，自带安装基准面，能够直接通过基座上预设的安装孔固定在设备安装面上，无需额外加工复杂的安装基准，大幅降低设备装配的调校难度。配套的导向圆轨经过表面淬硬处理，具备优异的耐磨性能，能够长期承受往复运动带来的摩擦损耗，维持稳定的导向精度。

在实际使用场景中，这类导向构件需要搭配对应的滑块组件实现滑动承载，设计过程中需要注意，常规配套的SBR10UU滑块内置的轴承组件存在径向窜动余量较大的问题，在对运动精度、负载刚性要求较高的场合，可根据实际载荷与精度需求选择适配性更好的滑块规格，避免因滑块间隙过大导致运动轨迹偏移、加工或定位精度不达标的问题。

本次设计覆盖了500mm、600mm、900mm、1000mm四种常用长度规格，能够适配不同行程需求的设备设计场景。在安装边界上，该系列导轨的基座宽度、安装孔间距均遵循行业通用尺寸规范，安装时需要保证设备安装面的平面度公差在合理范围内，避免强行安装导致导轨变形，影响滑动顺畅度与使用寿命；导轨的端面可根据实际装配需求进行裁切，但裁切后需要做好端面的防锈处理，同时重新加工端部的定位结构，保障拼接或端部固定的可靠性。

设计过程中充分考虑了实际装配的通用性，导轨上的安装孔采用等间距排布，能够适配多数常规设备的安装孔位设计，无需额外进行孔位加工即可快速装配；导轨的滚道面经过精密磨削处理，表面粗糙度控制在合理区间，能够有效降低滑块运动时的摩擦阻力，减少运行过程中的噪音与磨损，提升整套直线传动机构的使用寿命。在轻载自动化场景中，这类导轨凭借安装便捷、成本适中、维护简单的优势，成为很多中小型设备直线导向结构的首选方案，既能够满足常规的运动精度要求，又能有效控制设备的整体制造成本，降低后期维护更换的难度。
