ThinSOT封装600mA线性锂电充电芯片三维结构

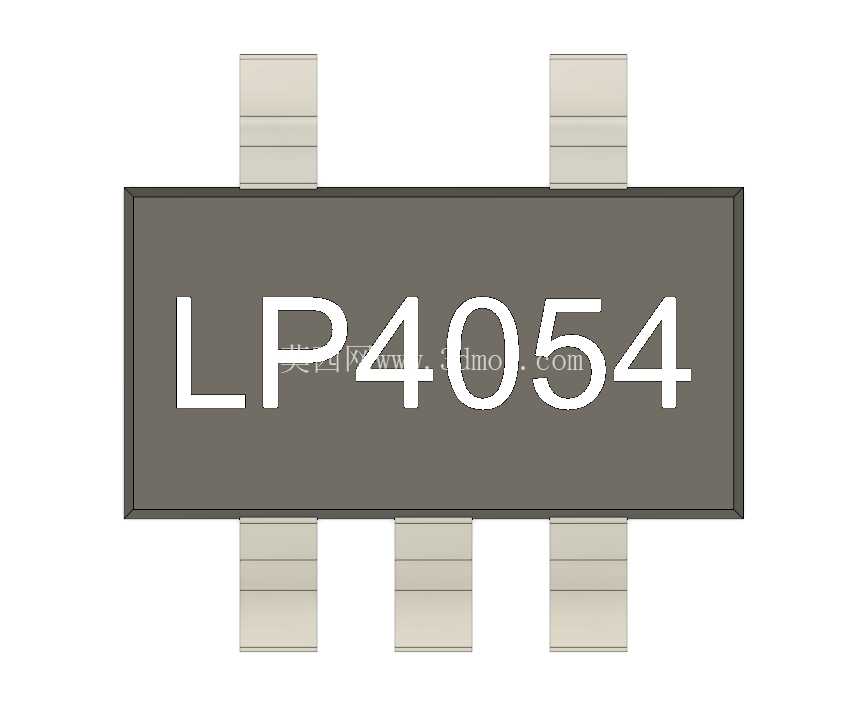

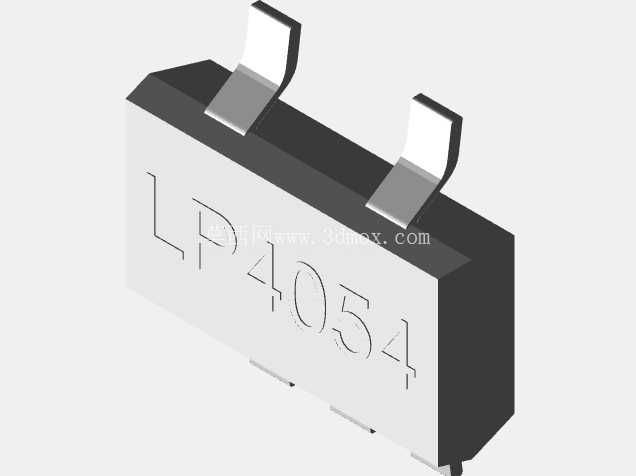

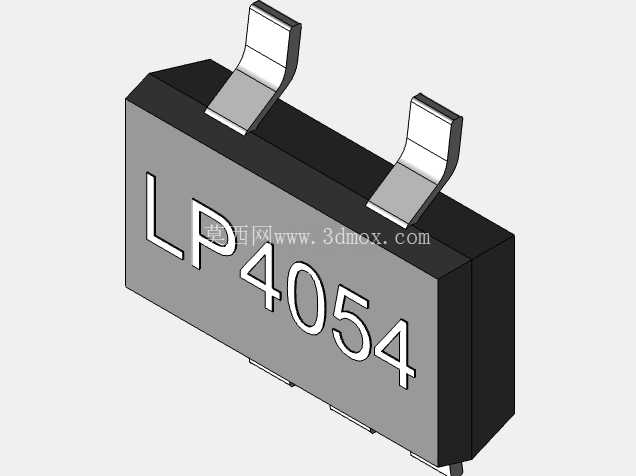

在便携式消费电子、小型穿戴设备、低功耗物联网终端的硬件开发环节，锂电充电管理芯片的选型与结构适配，直接决定了终端产品的充电可靠性、PCB空间利用率以及长期工作稳定性，本次呈现的ThinSOT封装线性锂电充电芯片三维结构，完全还原了量产器件的物理特征与安装边界，可直接用于PCB布局校验、结构干涉检查、整机装配模拟等工程环节。从实际应用场景来看，这类600mA输出能力的线性充电芯片，主要适配容量在200mAh到1000mAh之间的单节锂离子电池，常见于TWS耳机充电仓、智能手环、便携式蓝牙音箱、小型手持检测仪器、低功耗无线传感节点这类对板上空间要求严苛、充电电流不需要过大的产品中，区别于开关型充电芯片的外围电感需求，线性架构的该类器件外围仅需少量电容电阻即可完成功能搭建，BOM成本更低，同时不会产生开关噪声，对周边射频电路、高精度模拟采集电路的干扰极小，这也是其在小型便携设备中被广泛采用的核心原因。从功能特性的结构匹配设计来看，该芯片集成了完整的单节锂电充电逻辑，包含预充、恒流、恒压三个充电阶段，同时内置的热调节模块会在芯片结温上升到阈值时自动降低充电电流，避免芯片过热导致的寿命衰减或者周边器件受热损伤，这一功能在密闭外壳的小型设备中尤为重要——很多便携产品的外壳没有预留散热孔，充电过程中芯片的热量如果不能及时散出，很容易触发过温保护导致充电中断，而热调节功能可以让芯片在安全温度范围内持续输出最大允许的充电电流，兼顾充电速度与工作可靠性。三维结构建模过程中，严格遵循ThinSOT封装的机械尺寸规范，对引脚的共面度、塑封本体的拔模斜度、引脚的弯折弧度都做了1:1还原：塑封本体的长宽高尺寸控制在行业通用的ThinSOT封装公差范围内，三个功率引脚与两个信号引脚的伸出长度、引脚间距完全符合贴片加工的焊盘设计要求，引脚的弯折处做了符合实际冲压工艺的圆角处理，没有出现直角弯折这类不符合生产实际的结构，同时塑封本体表面的丝印标识位置、字体大小也和量产器件保持一致，方便结构评审时快速识别器件型号。在安装边界的设计考量上，建模时特意保留了芯片焊接到PCB之后的周边安全距离：芯片本体下方不建议布置走线或者过孔，避免焊接时的锡膏渗漏导致引脚短路，功率引脚对应的焊盘需要根据载流能力做适当加宽处理，同时芯片周边要预留至少0.5mm的结构避让空间，避免外壳装配时压到芯片本体或者引脚导致焊接脱落。不同于开关型充电芯片需要预留电感、大尺寸电容的布局空间，该线性充电芯片的整体占用板上面积极小，加上塑封本体的高度仅1mm左右，非常适合用在厚度要求严苛的卡片式设备、可穿戴产品中。在结构干涉检查环节，这个三维模型可以直接导入整机装配文件，模拟芯片焊接之后和周边屏蔽罩、电池、外壳筋位的间隙，避免出现设计阶段没发现的装配顶壳问题；在PCB Layout阶段，也可以通过三维模型直观确认芯片和周边器件的高度差，优化器件布局，比如把高度更高的电容电阻布置在远离芯片塑封本体的位置，避免SMT贴片时出现吸嘴干涉的问题。另外，该芯片的引脚排布做了优化设计，输入引脚、输出引脚、接地引脚的位置符合常规电源走线的布局逻辑，可以减少输入输出走线的交叉，降低走线阻抗，提升充电效率，接地引脚的散热焊盘在建模时也做了还原，实际设计中可以把该焊盘和PCB的顶层地铜皮连接，通过铜皮辅助散热，进一步提升芯片的带载能力，即使在环境温度较高的工况下，也能维持稳定的充电电流输出。对于结构工程师和硬件工程师来说，精准的器件三维模型是提升设计效率、减少打样返工的关键，很多时候设计阶段的器件模型尺寸不准，会导致打样之后出现装配不上、焊盘不匹配的问题，而这个完全按照实际器件尺寸构建的模型，可以覆盖从器件选型、布局校验、装配模拟到生产工艺检查的全流程需求，帮助工程师在设计阶段就规避掉潜在的结构问题，缩短产品开发周期。
