3D打印测试用标准拉伸试样结构

在增材制造工艺验证与材料力学性能标定环节，标准拉伸试样是不可或缺的测试载体，这款试样结构完全匹配常规拉伸测试的装夹与受力要求，可直接用于FDM、SLA、SLS等主流3D打印工艺的样件制备，完成打印后无需额外二次加工即可直接装夹到万能材料试验机上开展拉伸强度、屈服强度、断后伸长率等核心力学参数的检测。

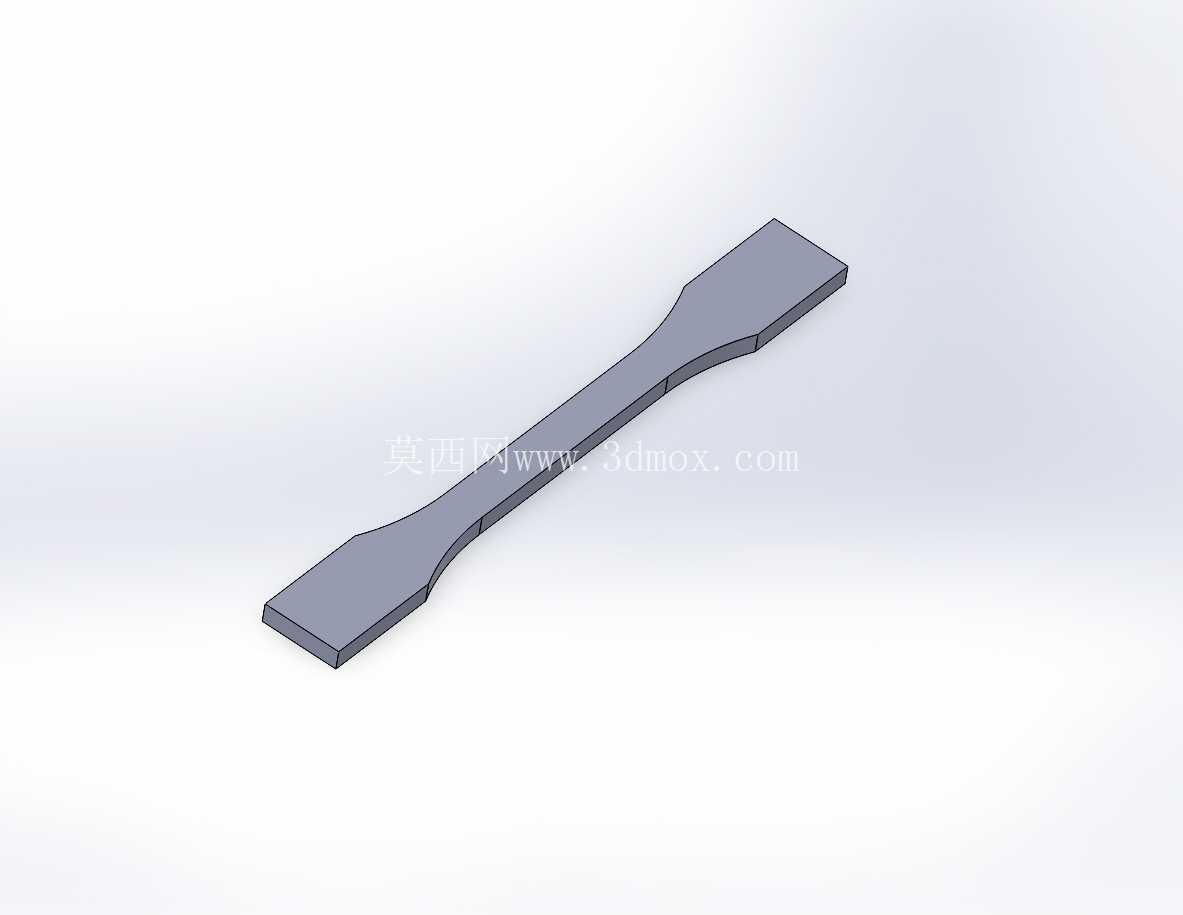

从结构设计逻辑来看，试样整体采用哑铃型对称布局，两端为加宽加厚的夹持段，表面做平整化处理，能够适配试验机平口夹具的装夹需求，夹持段宽度与厚度的取值充分考虑了不同规格夹具的装夹边界，避免装夹时出现打滑、应力集中导致的夹持段断裂问题，保证断裂位置出现在中间的平行测试段，确保测试数据的有效性。中间平行测试段的截面尺寸严格遵循力学测试的标准比例，过渡区域采用大圆弧平滑衔接，消除截面突变带来的应力集中效应，避免测试过程中试样在过渡位置提前断裂，导致测试数据失真。

在实际应用场景中，这类试样不仅可用于3D打印材料的入厂性能校验，也可用于打印工艺参数的优化验证，比如调整打印层高、填充率、打印方向、成型温度等参数后，通过打印该试样开展拉伸测试，即可量化不同参数对成型件力学性能的影响，为批量生产时的工艺参数固化提供数据支撑。同时在新材料研发环节，比如新型改性PLA、光敏树脂、金属粉末等材料的打印适配性验证，也需要通过这类标准试样获取基础力学性能数据，为后续产品设计提供材料性能依据。

设计过程中充分考虑了3D打印的成型工艺特性，整体结构无悬空角度小于45度的特征，无需添加支撑即可完成打印，减少后期支撑去除的工作量，同时避免支撑去除对试样表面质量的影响，保证测试段的表面粗糙度符合测试要求。试样的整体厚度控制在常规3D打印设备的最佳成型厚度区间，既不会因为过薄导致打印过程中出现翘曲变形，也不会因为过厚导致打印时间过长、内部出现填充不实的问题。夹持段的长度预留了足够的装夹余量，即使不同型号的试验机夹具夹持深度存在差异，也能保证装夹稳固，不会出现装夹偏移导致的受力偏心问题。

从安装边界来看，试样两端的夹持段宽度适配市面上绝大多数台式万能材料试验机的夹具开口范围，无需定制专用夹具即可直接使用，平行测试段的标距长度也匹配常规引伸计的安装尺寸，可直接加装引伸计获取精确的应变数据，测试过程中无需额外制作适配工装，大幅降低测试准备的时间成本。试样的棱边均做了微小的倒角处理，避免打印过程中出现锐边翘曲，同时也防止测试人员装夹时被锐边划伤，兼顾了使用安全性。

在日常的3D打印实验室、材料研发部门、增材制造生产车间中，这类标准拉伸试样是消耗量较大的测试耗材，相比传统机加工方式制备的试样，直接通过3D打印制备的试样更能反映实际打印工艺下的材料真实性能，避免了机加工过程中切削应力、表面损伤对测试结果的干扰。这款试样的结构设计经过多轮打印与测试验证，在不同打印工艺、不同材料下均能稳定成型，测试数据离散性小，能够很好地满足日常性能测试与工艺验证的需求。
