手动双辊甘蔗压榨取汁设备结构

　　这套手动甘蔗压榨取汁装置面向小型蔗汁加工、现榨饮品摊位、乡村农副处理和教学演示场景，核心任务是把送入辊隙的甘蔗通过低速大扭矩挤压完成纤维破碎与汁液提取。整机没有配置电机和电控部件，操作者转动侧置摇柄即可驱动辊系工作，适合电源不稳定、移动摆摊、小规模试验或需要直观展示机械传动原理的场合。

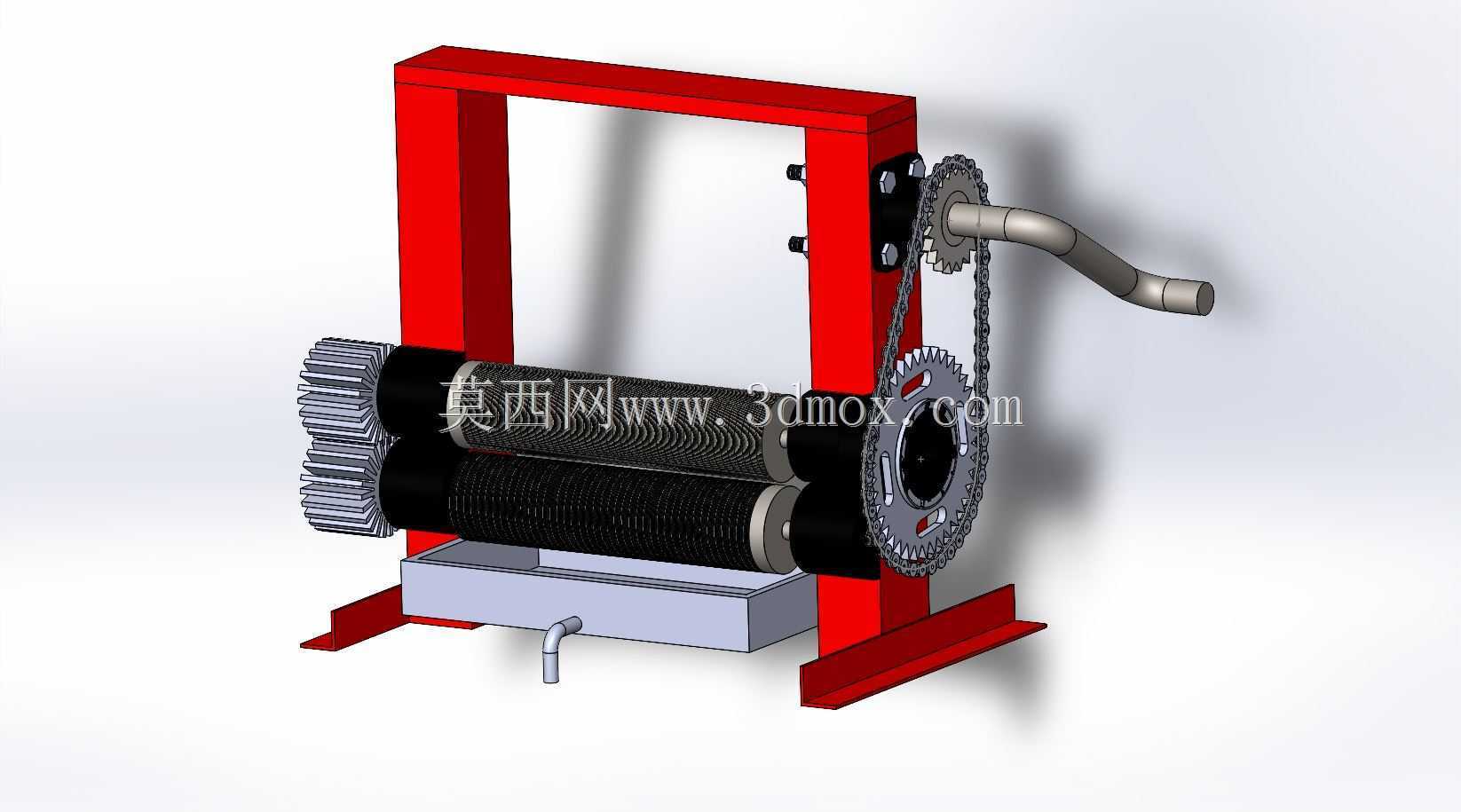

　　从结构布置看，设备采用立式焊接框架承载主要载荷。两侧红色立板与底部支脚形成门式支撑，上横梁保证机架开口刚度，下方向外延伸的支脚扩大支撑多边形，使摇柄施加较大切向力时整机不易倾翻。框架内侧安装两根平行压榨辊，辊面加工有密集齿纹或沟槽，作用不是单纯光面碾压，而是通过齿形嵌入甘蔗外皮，增加摩擦牵引并破坏纤维层，避免甘蔗在高挤压载荷下回退。两辊端部分别设置啮合齿轮，保证辊子以相反方向同步旋转，把物料稳定咬入中间辊隙。

　　传动路线围绕手动输入展开。摇柄轴上的小链轮通过滚子链条带动下方大链轮，链轮传动具有中心距适应能力强、传动比明确、维护方便的特点；大链轮与压榨辊端齿轮联动，再经齿轮副把运动分配给两根压辊。摇柄采用弯曲长力臂形式，操作者可站在机架侧方连续回转，手部运动空间与辊压区保持距离。链条外侧保留张紧和拆装空间，链轮、齿轮与轴承位置均靠近立板支撑点，尽量缩短悬臂长度，降低轴端弯矩。

　　汁液收集部分布置在压辊正下方。浅槽形接汁盘沿辊子长度方向承接挤出的蔗汁，盘底偏向一侧设置短管出口，可直接对接容器或过滤装置。接汁盘与机架采用可拆卸定位方式，清洗时能够单独取下，避免糖分残留造成卫生死角。压辊下方与接汁盘之间留有排渣空间，被压干的蔗渣从辊隙另一侧排出，汁液和蔗渣在物理空间上自然分流，减少纤维混入汁液。

　　设计思路上，这类设备优先保证咬入能力、挤压力和人工操作的可承受性。辊径、辊隙和齿形需要相互匹配：辊径过小会导致咬入角偏大，甘蔗容易打滑；辊隙过大则压榨层厚度增加，出汁率下降；齿纹过深虽能增强牵引，却可能把大量粗纤维撕入汁槽。手动机构通过链轮减速放大力矩，再配合齿轮同步，使操作者以较低转速获得足够压榨力。机架板件在轴承座、链轮支座和摇柄轴孔附近承受集中载荷，局部应设置加强衬板或加厚连接区，螺栓连接面需要考虑防松和反复承载后的位置保持。

　　外形边界方面，整机高度主要由门式框架决定，宽度集中在双辊长度和两侧立板厚度范围内，长度方向则包含摇柄回转半径。安装时不能只按底座 footprint 布置，还要在摇柄一侧预留完整手臂操作圆弧空间，在甘蔗进料侧预留长条蔗段送入空间，在出渣侧预留纤维掉落和清理空间。底部支脚应放置在平整承托面上，若用于摊位或临时加工点，可通过地脚螺栓或压板固定，防止摇动力矩使设备移位。接汁盘出口下方需预留容器高度，压辊上方则应避免布置遮挡件，以便冲洗辊面和清除卡纤维。

　　从建模和选型角度看，该装置把焊接机架、平行压辊、开式齿轮、链传动、手摇曲柄、接汁盘和出汁管集中在一个紧凑总成中，结构关系清晰。三维设计时需要重点检查辊齿啮合与齿轮传动的运动干涉、链条包角、摇柄整周回转范围、接汁盘与辊下间隙，以及机架拆装时轴承座和链轮的可达性。实际使用中，甘蔗应预先去除硬节并顺辊向喂入，单次喂入量不宜超过辊隙设计能力；每班作业后需冲洗辊纹、接汁盘和出汁口，定期检查链条张紧度、齿轮润滑状态和紧固螺栓，从而保证牵引、压榨和排汁过程稳定。
