手推式太阳能自动喷杆喷雾作业设备

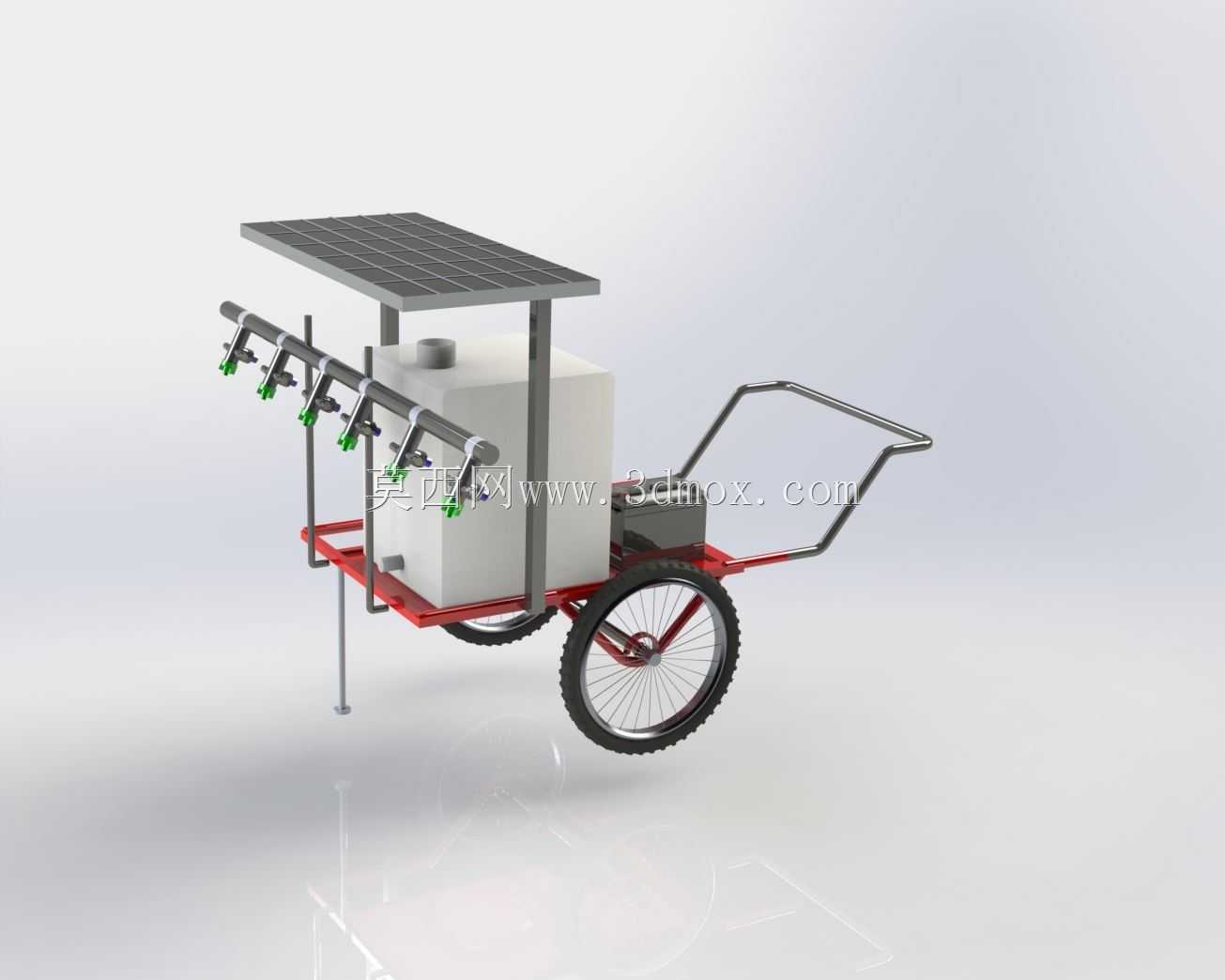

这款手推式太阳能喷杆喷雾设备，主要面向小面积经济作物种植、果园行间作业、设施农业植保场景设计，解决传统燃油喷雾设备噪音大、尾气污染、偏远地块能源补给不便的痛点，同时适配丘陵、零散地块无法通行大型植保机械的作业需求。设备整体采用单轮加辅助支撑的行走结构，主行走轮采用辐条式充气轮，轮径适配田埂、松软土路的通行需求，推把采用弯折圆管焊接结构，握持高度符合成年人站立推行的人机工程尺寸，设备停放时前端可伸缩支撑脚落地，保证整机静置时的稳定性，不会出现侧翻风险。

设备顶部倾斜布置单晶硅太阳能光伏板，安装角度根据国内大部分农业种植区域的纬度做了适配，保证日间作业时的受光效率，光伏板通过支架固定在储药箱上方，既可以为搭载的储能电池充电，也能起到一定的遮雨遮阳作用，减少储药箱内药液因阳光直射产生的分解、挥发问题。储药箱采用滚塑一体成型结构，箱体侧壁做了加强筋设计，避免满载药液时出现鼓胀变形，箱体顶部设置带滤网的加液口，加注药液时可过滤杂质，防止管路堵塞，箱体底部设置排液口，方便作业结束后排空残液、清洗箱体。

喷杆组件布置在设备前端，采用多喷头并列布置方式，喷头间距根据常规作物的种植行距做了适配，每个喷头都配有独立的开关阀，可根据实际作业幅宽调整开启的喷头数量，喷杆通过快拆结构与机架连接，运输或转场时可快速折叠或拆下，减少设备的整体宽度，提升狭窄路段的通过性。喷杆的高度可通过支架上的调节孔位调整，适配不同生长高度的作物，从低矮的叶菜类作物到半高的浆果类作物都能覆盖，喷头采用防滴漏结构，停止加压时不会出现药液滴漏造成的药斑问题。

动力系统采用直流电动隔膜泵，由太阳能板配套的储能电池供电，泵体固定在机架下方的安装位，通过减震垫与机架连接，减少作业时的振动传递，管路采用耐农药腐蚀的PVC软管，接头处采用快插式结构，方便后期维护更换。机架整体采用方管焊接成型，表面做喷塑防锈处理，所有焊接位置都做了打磨清渣处理，避免应力集中导致的焊缝开裂，整机的重心布置在行走轮的轴心正上方附近，推行时不需要额外施加太大的抬升或下压力量，单人即可轻松操控转场。

从设计边界来看，设备满载状态下的整体宽度控制在1.2米以内，可顺利通过大部分果园的行间通道、大棚的出入口，长度控制在1.8米左右，转向半径小，在零散地块掉头、转向不需要太大的操作空间，光伏板的最高处距离地面高度不超过1.6米，可顺利通过高度有限的大棚棚架下方，不会出现刮碰。设备的喷杆展开后最大作业幅宽可达3米，单次加注药液后可覆盖近一亩的作业面积，配合太阳能补能，在光照充足的天气下可实现全天连续作业，不需要额外携带燃油或者备用电源，大幅降低了零散地块植保作业的劳动强度，也减少了能源消耗与尾气排放，适合小规模种植户、农业服务个体从业者使用。在结构设计过程中，所有的电气部件都做了防水密封处理，避免作业时药液喷溅、露水侵蚀导致的电路故障，线束全部采用走线槽固定在机架内侧，不会出现线束外露被剐蹭破损的问题，储药箱与机架之间设置了橡胶缓冲垫，减少推行过程中颠簸对箱体的冲击，延长设备的整体使用寿命。
