双开模式精密压铸成型工装结构

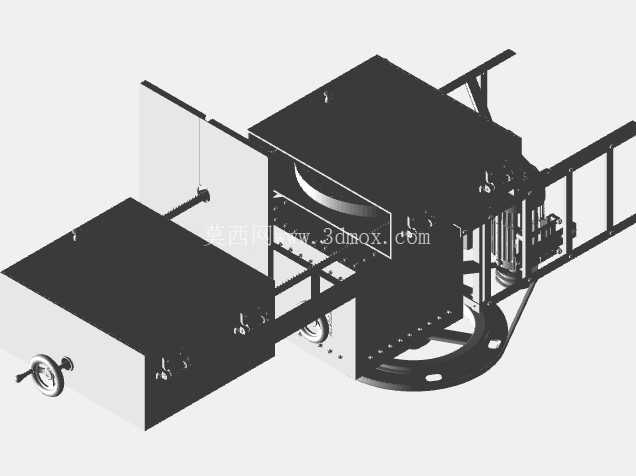

这套压铸成型工装结构，主要面向中小型有色金属压铸件的批量生产场景，适配卧式冷室压铸机的安装接口，可覆盖锌合金、铝合金类中小型结构件的成型作业，常见于汽配小结构件、民用五金压铸件、3C产品金属结构件的生产环节。从结构布局来看，整套工装采用双侧对开的动模滑台设计，区别于传统单分型面压铸模的单向开模逻辑，两侧滑台通过底部带定位法兰的旋转基座承载，可在开模行程中完成侧向抽芯与制品顶出的协同动作，避免复杂压铸件成型过程中出现的侧凹结构粘模问题。

从功能特性上拆解，工装的核心成型腔体设置在中部固定模架区域，两侧滑台分别搭载对应的侧成型镶块，合模时通过滑台侧的锁紧机构完成刚性锁止，抵消金属液充型过程中产生的分型面胀型力，避免飞边缺陷的产生。滑台的驱动端采用手轮调节与机械锁紧配合的结构，在试模阶段可通过手轮微调侧镶块的合模精度，批量生产时可替换为液压驱动接口，适配不同自动化程度的压铸生产线。底部的旋转基座带有标准安装法兰，法兰上的定位孔位匹配常用吨位压铸机的工作台安装尺寸，无需额外加工过渡连接板即可完成装夹，基座内部设置的回转支撑结构，可在开模后带动模架旋转一定角度，方便操作人员或取件机械手完成制品取出与型腔清理作业，减少开模后的等待时间。

设计思路上，这套结构优先考虑了压铸件成型的排气与冷却需求，在中部固定模架内部预留了循环冷却水道的布设空间，可根据具体铸件的壁厚分布调整水道走向，控制不同区域的冷却速率，减少铸件因冷却不均产生的缩孔、变形缺陷。两侧滑台与固定模架的贴合面设置了梯形定位止口，合模过程中可自动完成对位，避免反复装夹产生的错位误差，止口表面做了淬硬处理，长期合模冲击下不会出现塌陷磨损，延长工装的整体使用寿命。手轮调节机构带有刻度标识，试模时可精准控制侧镶块的进给量，针对不同收缩率的合金材料可快速调整合模预紧力，减少试模阶段的参数调整时间。

安装边界方面，整套工装的最大外轮廓尺寸适配200吨级以下卧式压铸机的拉杆间距，两侧滑台的最大开模行程满足常规中小型压铸件的取件空间需求，底部法兰的安装孔距符合行业通用的安装标准，对接压铸机的顶出机构位置预留了足够的避让空间，不会出现顶出行程不足或者机构干涉的问题。模架的整体重量控制在单人可借助吊装工具完成装拆的范围内，日常维护时可快速拆分两侧滑台，完成镶块更换、型腔抛光等维护作业，不需要将整套模架完全吊离设备工作台，降低生产环节的维护停机时间。在实际生产应用中，这种双侧对开的结构尤其适合带有双侧侧凹、侧孔结构的压铸件生产，不需要额外设置复杂的斜导柱抽芯机构，结构可靠性更高，长期生产过程中故障点更少，针对小批量多品种的压铸生产场景，可通过快速更换中部成型镶块适配不同铸件的生产需求，减少模架的重复投入成本。
