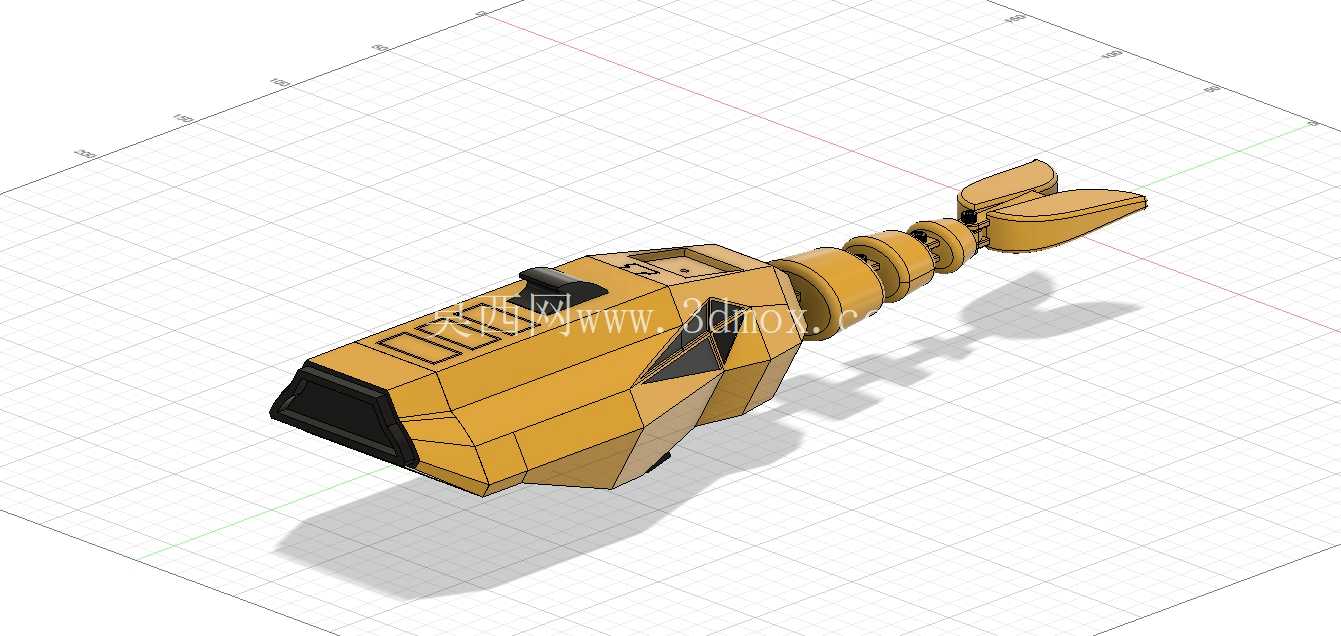

特拉巴洛决赛主题仿生机械尾结构设计

该仿生机械尾结构的设计，最初面向特种作业探测机器人的末端执行单元开发，适配狭窄空间内的越障支撑、姿态微调作业需求，在管道巡检、废墟搜救类场景中，可替代传统刚性支撑臂完成非结构化地形的适配动作。整体结构采用分段式铰接布局，从根部连接座到末端夹爪共设置五段转动副，每段关节内置限位凸台，限制单关节转动角度在正负22度范围内，避免过扭造成的结构卡滞，相邻关节的配合面采用锥面定位设计，装配时可自动找正同轴度，降低压铸成型后的装配修配工作量。主体壳体采用一体化压铸成型思路，外表面做折线化切面处理，并非单纯的造型装饰，每一处切面的拔模角度均控制在1.5度以上，适配压铸模具的开模方向，减少侧向抽芯机构的数量，壳体壁厚均匀控制在2.2mm，局部加强筋厚度设置为1.2mm，避免压铸过程中出现缩孔、冷隔缺陷，壳体前端的黑色嵌件为耐磨高分子材质，通过壳体上的燕尾槽结构卡接固定，无需额外紧固件，在结构与硬质障碍物接触时可起到缓冲防磕碰作用，同时降低接触噪音。根部连接座设置有标准的法兰安装界面，安装孔位采用4-M4均布设计，中心定位凸台直径为16mm，可直接适配现有主流小型移动机器人的尾部安装接口，无需额外设计转接件，整体结构的总长度控制在186mm，最大外径处为42mm，末端夹爪的开合行程为12mm，夹爪内侧做防滑齿纹处理，可夹持直径3-10mm的细小杆件，在机器人爬坡过程中可勾挂障碍物提供辅助牵引力，在狭窄空间内可拨动小型障碍物开辟通行路径。关节处的铰接轴采用不锈钢材质，与压铸壳体的轴孔采用间隙配合，配合间隙控制在0.03-0.05mm，既保证转动灵活性，又避免间隙过大造成的结构晃动，每段关节的转动阻尼通过轴端的碟簧预紧调节，可根据实际作业场景调整阻尼大小，在无外力作用时可保持设定姿态不会松脱。设计过程中优先考虑压铸工艺的成型可行性，所有外表面的棱边均做R0.5mm的圆角处理，避免压铸时出现应力集中导致的模具崩损，同时减少成品在使用过程中划伤操作人员的风险，内部走线槽沿壳体中轴线布置，槽宽6mm，可容纳3根直径1.5mm的信号线缆，为末端夹爪的驱动单元提供走线空间，线缆出口处设置有橡胶护线圈，避免长期往复转动造成线缆磨损。该结构除了应用在特种作业机器人上，也可作为科普类机械教具的组成部分，直观展示分段铰接结构的运动原理，也可适配小型文创机械摆件的开发需求，通过调整表面喷涂工艺可实现不同的视觉效果，结构本身的模块化设计支持单独更换某一段关节构件，降低后期维护成本，在批量生产时，压铸模具采用一模两腔布局，浇注口设置在根部连接座的端面，金属液填充流程短，可有效降低成型周期，提升生产效率，成型后的铸件仅需去除浇口、做简单的抛丸处理即可进入装配工序，后续加工余量控制在0.2mm以内，减少机加工工序的工时消耗。
