复印机下驱动斜齿轮替换备件

办公文印设备的传动系统长期处于高频启停、持续负载的运行状态，尤其是走纸路径上的动力传递齿轮，既要承担搓纸辊、输纸辊的扭矩输出，又要适配不同克重纸张通过时的负载波动，齿面磨损、轮齿崩缺是这类零件最常见的失效形式。很多服役年限较长的复印机，原厂备件供应周期长、采购成本高，一旦核心传动齿轮损坏，整台设备往往陷入停机待修的状态，直接影响日常文印作业的开展。这款下驱动齿轮正是针对这类维修场景设计的替换零件，适配复印机下部走纸单元的动力传递工位，可直接替换因长期磨损出现传动打滑、异响、走纸歪斜的原厂齿轮，帮助设备快速恢复正常走纸功能。

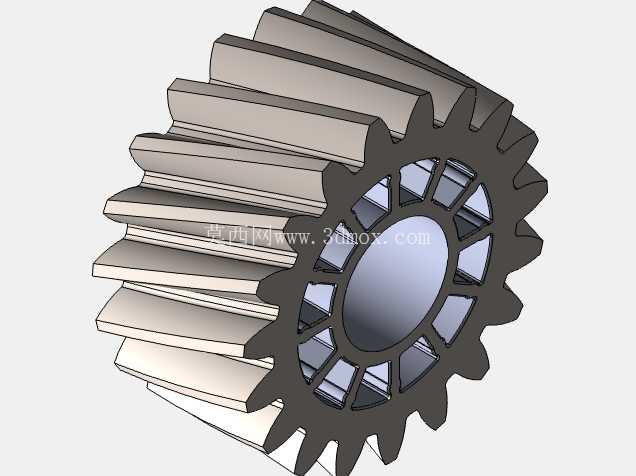

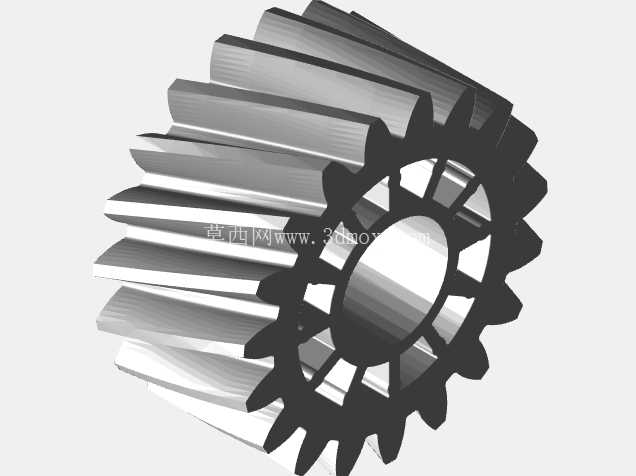

从结构设计来看，该零件采用斜齿圆柱齿轮的构型，相比直齿结构，斜齿啮合时的重合度更高，轮齿进入与退出啮合的过程更平缓，能有效降低传动过程中的冲击与噪音，适配办公场景对低运行噪音的要求。齿轮中心设计有带镂空减重结构的轮毂，中心孔为轴连接定位基准，沿孔周均匀分布的镂空槽既可以减少零件的整体重量，降低转动惯量，减少电机启动瞬间的负载冲击，也能在3D打印制作时减少材料消耗，缩短打印成型周期。轮齿的齿形参数完全匹配原厂传动副的啮合要求，齿向斜角、模数、压力角均按照原配齿轮的实测参数复刻，安装后可与相邻的传动齿轮实现精准啮合，不会出现齿侧间隙过大导致的传动回差，也不会因为间隙过小出现卡滞、运转阻力过大的问题。

在安装边界上，该齿轮的轴向定位尺寸、中心孔配合公差完全适配原安装位的轴径与限位结构，替换时无需对设备原有结构进行二次加工，只需拆下损坏的旧齿轮，清理安装轴上的残留油污与磨损碎屑，将新齿轮对准轴上的定位卡槽推入到位即可完成装配，维修操作门槛低，无需专业的工装夹具即可完成更换。设计时充分考虑了3D打印的工艺特性，轮齿部分的壁厚均匀，无大角度悬空结构，打印时无需添加过多支撑即可获得完整的齿面成型效果，齿面的打印层纹方向与齿轮啮合时的受力方向适配，能有效提升轮齿的抗弯曲强度，避免长期负载下出现轮齿断裂的问题。

实际应用中，这类替换齿轮不仅可用于故障设备的维修，也可作为文印设备运维的常备备件，针对高频使用的商用复印机，提前储备这类易损传动件，可大幅缩短设备故障停机时间。设计过程中重点校核了轮齿的接触强度与弯曲强度，适配3D打印常用的工程塑料材料特性，在满足传动扭矩要求的前提下，尽可能优化齿根的圆角过渡，减少应力集中，延长零件的使用寿命。需要注意的是，不同型号的复印机传动齿轮参数存在差异，替换前需核对安装位的齿轮齿数、中心孔直径、轴向安装尺寸，确认与原零件参数匹配后再进行装配，安装时需在中心孔与轴的配合位置涂抹少量润滑脂，减少转动过程中的配合磨损，同时要调整好齿轮的啮合间隙，保证传动过程平稳无卡滞，避免因安装不当导致的异常磨损或传动异响。
