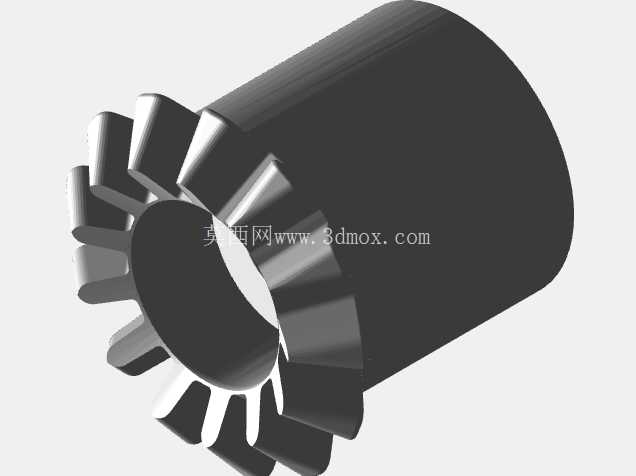

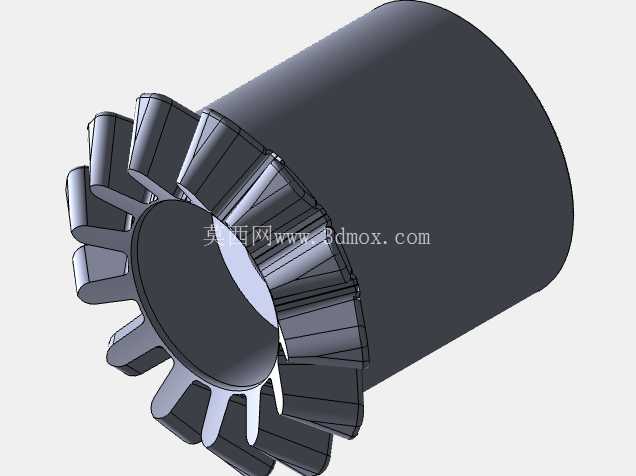

SolidWorks设计的机械传动用锥齿轮结构

在各类相交轴动力传递的机械结构中，锥齿轮是核心的传动执行零件，这类零件的设计合理性直接决定了整套传动系统的运行平稳性、负载能力与使用寿命。日常做结构设计时，很多新手容易忽略锥齿轮的安装定位基准，直接照搬标准齿形参数建模，最后装配时出现啮合间隙过大、齿面偏磨甚至卡滞的问题，这套锥齿轮的建模过程就特意把安装配合段的结构做了细化处理。从实际应用场景来看，这类带轴套延伸段的锥齿轮，多用于中小负载的齿轮箱传动场景，比如小型轻工设备的动力转向单元、办公设备的纸路传动机构、小型食品加工机械的动力输出端，这类场景的传动比通常不大，对传动噪音控制有一定要求，同时需要零件具备足够的安装定位精度，避免长期运行后出现轴向窜动。设计时首先确定的是齿部的啮合参数，基于相交轴传动的夹角匹配对应的节锥角，齿形采用渐开线锥齿廓，齿顶与齿根的过渡圆角做了优化，避免应力集中导致的断齿风险，齿部的端面做了微小的倒角处理，既方便装配时的啮合导入，也能去除加工过程中产生的毛刺，避免运行过程中毛刺脱落进入啮合区造成齿面损伤。除了齿部结构，延伸的轴套段是设计时重点考量的部分，轴套的内孔根据实际安装的轴径做公差匹配，外圆的长度根据齿轮箱内部的安装空间确定，既要保证与轴承内圈的配合长度足够，避免运行过程中出现偏摆，也要控制整体长度避免与箱体内其他结构发生干涉。轴套与齿部连接的位置做了过渡卸荷槽，这个结构很多建模时容易遗漏，实际上这个槽可以有效降低热处理过程中连接位置的应力集中，同时也能避免轴套端面与齿根位置的加工应力叠加，提升零件的整体结构强度。从安装边界来看，这套锥齿轮的轴向定位依靠轴套的轴肩端面，装配时轴肩与轴承内圈端面贴合，配合轴端的挡圈或者锁紧螺母实现轴向固定，径向定位依靠内孔与传动轴的过渡配合，齿部的啮合侧隙通过安装时调整两锥齿轮的轴向安装距离来控制，建模时已经预留了足够的调整余量，不需要额外修改齿部参数就能满足不同精度等级的装配要求。在实际选型适配时，需要注意这套锥齿轮的额定负载匹配，不要超负载使用，因为齿部的模数是按照中小负载场景设计的，如果用在大冲击负载的设备上，容易出现齿根断裂的问题。另外建模时所有的特征都是可编辑的参数化结构，设计人员可以根据实际的传动比要求、安装空间尺寸调整齿部参数、轴套长度、内孔直径，不需要重新从零开始绘制齿形，能大幅缩短设计周期。很多人做锥齿轮建模时容易把齿形的方向搞反，导致装配时啮合方向错误，这套模型的齿向是按照常用的正交轴传动方向设计的，装配时只需要匹配对应的配对齿轮参数就能实现正确啮合，不需要额外调整齿向。从加工适配性来看，这个结构的所有特征都符合常规机加工的工艺要求，齿部可以采用铣齿或者滚齿工艺加工，轴套部分可以采用普通车削加工，没有特殊的难加工结构，不需要定制特殊刀具就能完成生产，能有效降低零件的加工成本。在做齿轮箱装配仿真时，这套模型可以直接导入装配体，添加对应的啮合配合关系，模拟实际运行过程中的传动状态，检查是否存在运动干涉，验证传动比是否符合设计要求，提前发现设计阶段的问题，避免实际加工装配后才发现结构错误造成的成本浪费。对于教学场景来说，这套模型可以作为锥齿轮结构设计的教学案例，帮助初学者理解锥齿轮的结构组成、参数含义、安装定位方式，掌握相交轴传动结构的设计要点，避免出现常见的设计错误。
