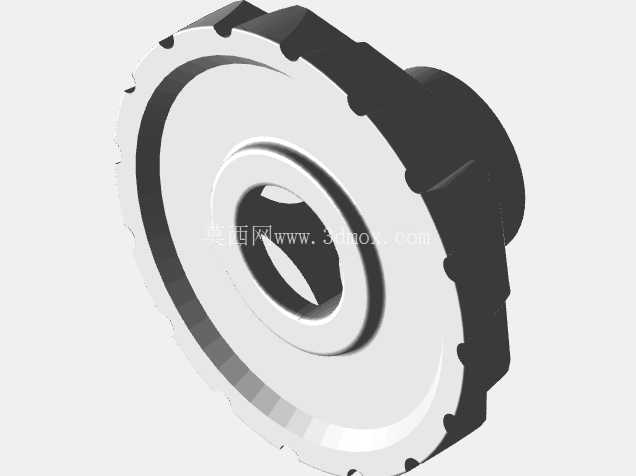

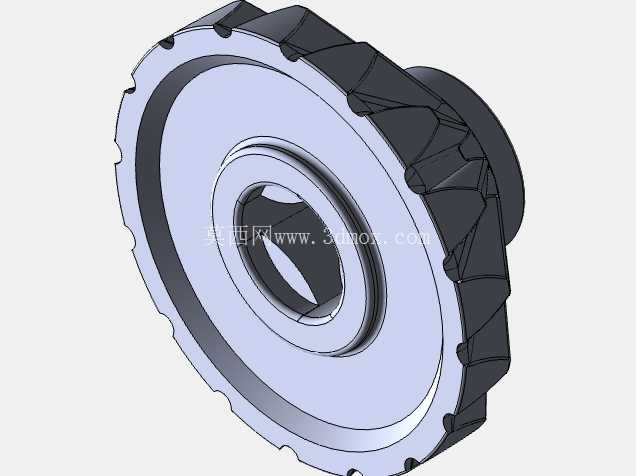

榨汁机传动替换用锥齿轮结构设计

家用榨汁机的驱动核心多采用相交轴传动布局，电机输出轴与刀组安装轴呈90度夹角布置，这类结构必须依靠锥齿轮完成旋转动力的换向传递，日常使用中齿轮齿面长期承受交变冲击载荷，加上果汁残渣渗入啮合间隙造成的磨粒磨损，很容易出现断齿、齿面点蚀导致传动失效，这款替换锥齿轮正是针对这类故障场景开发的备件，可直接替换损坏的原厂齿轮，恢复设备的切削传动功能。从结构设计逻辑来看，这款锥齿轮采用直齿锥齿形，相比螺旋锥齿轮加工门槛更低，适配3D打印或常规铣削加工的小批量制作需求，齿形参数匹配常规小功率家用榨汁机的传动比，保证电机输出转速经过齿轮换向减速后，刀组能够达到合适的切削转速，既不会因转速过高造成电机过载，也不会因转速不足导致出汁率下降。齿轮主体采用盘式结构，中心设置带止转切面的安装孔，能够直接与刀组驱动轴配合，避免传动过程中出现轴孔打滑，轮毂部分做了加厚处理，抵消传动过程中产生的径向分力，降低轴孔位置的应力集中，防止长期负载下轮毂开裂。齿圈外侧的轮齿沿锥面均匀分布，齿顶与齿根的过渡圆角做了优化，减少啮合过程中的应力突变，齿轮背面设置的辐板式加强筋，在控制零件整体重量的同时提升了结构刚性，避免高速旋转时齿轮出现形变导致啮合间隙变大、传动噪音升高。安装边界方面，这款齿轮的轴向定位尺寸匹配常规榨汁机驱动仓的安装空间，齿顶圆直径适配原有传动仓的内壁间隙，安装后不会与仓壁、密封件产生运动干涉，轴孔直径与市面多数主流家用榨汁机的刀组驱动轴尺寸匹配，替换时无需对原有设备的安装结构做二次修改，只需清理干净传动仓内残留的旧齿轮碎屑与果汁污渍，将齿轮对准轴位推入到位，确认轴向卡簧卡入固定槽即可完成安装。实际使用场景中，这类替换齿轮不仅可用于家用榨汁机的故障修复，也可作为小型食品加工设备、料理机的相交轴传动备件使用，设计过程中充分考虑了食品接触场景的使用要求，加工时可选用符合食品接触标准的耐磨工程塑料通过3D打印制作，也可采用粉末冶金、注塑工艺批量生产，齿面啮合精度满足小功率传动的需求，传动过程中运行平稳，噪音水平与原厂备件相当。设计时特意对齿面的啮合接触区做了优化，保证负载状态下接触区位于齿面中部，避免出现偏载导致的局部异常磨损，齿轮的端面跳动、径向跳动公差控制在小功率传动允许的范围内，安装后无需额外调整啮合间隙即可正常运转，对于设备维修人员或者DIY爱好者来说，不需要专业的齿轮检测工具，只需核对安装轴径、齿顶圆直径、安装总厚度这几个核心尺寸，就可以判断是否适配对应的设备，大幅降低了替换备件的适配门槛。不同于原厂齿轮采用的专用模具量产结构，这款齿轮的结构做了通用化调整，去掉了原厂专属的定位卡扣等非通用结构，适配更多同结构不同品牌的小型料理设备，在满足传动强度要求的前提下尽可能简化了结构外形，降低加工制作的难度，即使是桌面级FDM3D打印机也可以打印出满足使用要求的成品，打印时只需将齿面朝向构建平台摆放，减少支撑结构对齿面精度的影响，打印完成后简单去除支撑毛刺即可安装使用。
