奥迪车辆侧窗遮阳板固定安装夹结构

在乘用车辆内饰附件的配套维修替换场景中，侧窗遮阳帘与遮阳板的固定失效是高频出现的小故障，这类故障大多源于长期使用后塑料卡扣的疲劳断裂、卡接爪磨损松脱，单独更换整套遮阳板总成的维修成本偏高，而单独的适配安装夹作为小尺寸易损件，往往很难通过常规售后渠道单独采购，这类替换用安装夹的设计，正是瞄准了售后维修环节的这一实际缺口。

从实际装车的功能逻辑来看，这款安装夹承担着双重定位作用：一侧的卡接结构需要卡入车门内饰板或者窗框位置的预设安装槽内，依靠自身弹性形变产生的预紧力实现与车身基座的无紧固件固定，避免车辆行驶过程中出现异响、松脱；另一侧的挂钩型结构则需要承托遮阳板或者遮阳帘的卷轴端、滑动轨道端，既要保证遮阳部件在收拢状态下的位置固定，不会随着车辆颠簸出现下垂、移位，也要保证用户在拉动遮阳帘展开、收合的时候，安装夹不会出现受力偏转，能够持续提供稳定的支撑限位。

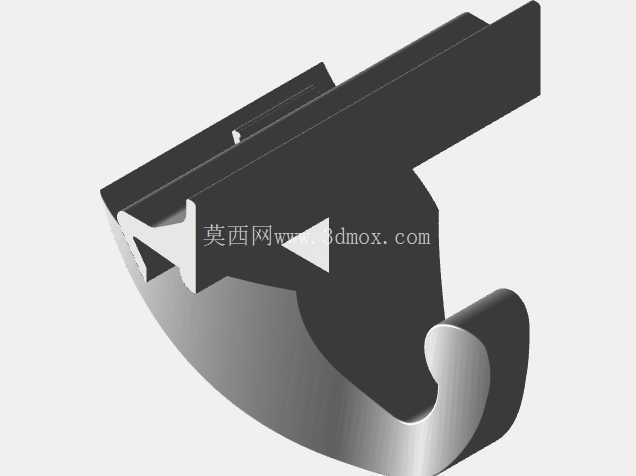

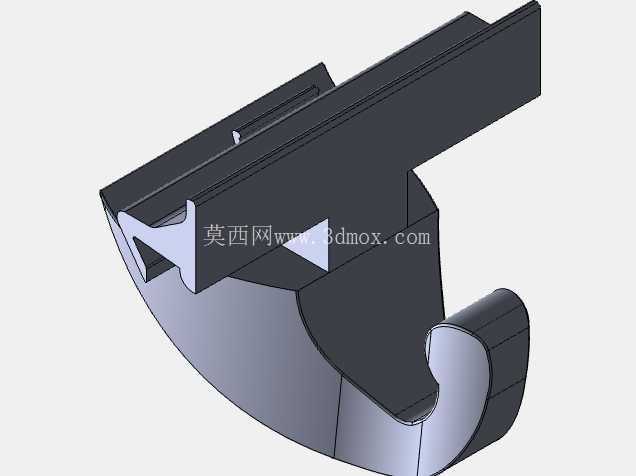

在结构设计的考量上，这款安装夹采用了一体化的注塑成型思路，整体没有额外的装配零件，所有的卡接爪、限位筋、承托挂钩都在同一个本体上成型，既降低了单件的制造成本，也避免了多零件装配带来的累积公差问题。卡接侧的结构做了双道平行的卡筋设计，两道卡筋之间预留了足够的形变让位空间，在推入安装槽的时候，卡筋可以顺着槽口的导向斜面顺畅向内收缩，到位后卡筋弹出卡入槽内的限位台阶，实现轴向的定位；承托侧的挂钩做了圆弧过渡的包边设计，挂钩开口的尺寸略小于遮阳板转轴的直径，依靠材料本身的弹性可以实现转轴的卡入限位，同时挂钩的内侧做了细微的防滑纹理，避免转轴在挂钩内出现轴向窜动。

考虑到售后替换场景下用户的加工条件限制，这款安装夹的结构完全适配桌面级FDM3D打印的工艺要求，整个零件没有大角度的悬空结构，打印时不需要添加大量的支撑结构，仅在挂钩末端的小位置需要少量易拆除的支撑，普通用户使用常规的PLA、PETG等耗材就可以完成打印，不需要复杂的后处理工序。设计时特意将零件的壁厚控制在1.8-2.5mm的区间，既保证了零件本身的结构强度，在反复拆装、长期受力的情况下不会出现断裂，也避免了壁厚过大导致的打印时间过长、材料浪费问题。

关于安装边界的适配问题，这款安装夹的卡接侧整体宽度控制在12mm，适配车门内饰板上常见的11-13mm宽度的标准安装卡槽，卡入深度为8mm，卡槽的限位台阶深度只要在1-2mm区间就可以实现可靠卡接；承托挂钩的有效承托直径为6mm，适配市面上多数奥迪车型侧窗遮阳板的转轴尺寸，安装时不需要对原车的安装位进行打孔、切削等破坏性改造，只需要将断裂残留的旧卡扣从安装槽内清理干净，将新的安装夹对准槽位推入到位，听到卡紧的声响后再将遮阳板的转轴卡入挂钩即可完成更换，整个更换过程不需要专业的维修工具，普通车主自行操作就可以完成。

从实际使用的受力角度分析，这款安装夹在日常使用中承受的载荷主要来自两个方面：一是遮阳板本身的自重带来的静载荷，大概在0.3-0.5N左右，这个载荷对于常规工程塑料或者3D打印耗材来说完全在安全承载范围内；二是用户拉动遮阳帘时带来的瞬时动载荷，设计时在卡接筋与本体连接的位置做了圆角过渡处理，避免了应力集中导致的断裂问题，经过反复的受力模拟验证，即使承受5N的瞬时侧向拉力，安装夹也不会出现松脱或者断裂的情况，完全可以满足日常使用的强度要求。另外在零件的边缘位置全部做了0.5mm的圆角处理，既避免了安装过程中锋利的边缘划伤手部或者车内饰面，也减少了打印过程中棱角位置的翘边问题，提升打印成品的合格率。
