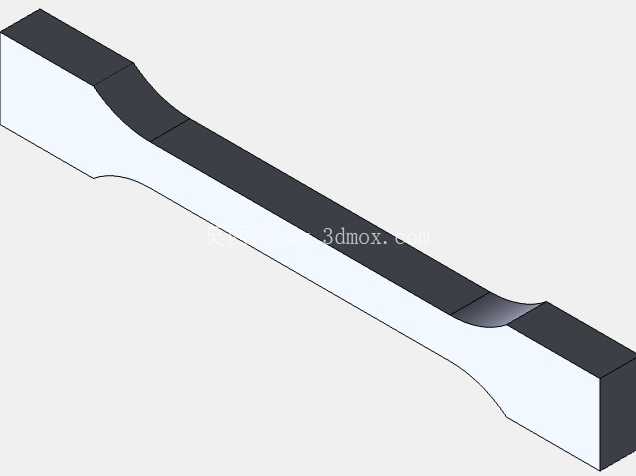

ISO527-2标准1BB型拉伸试样结构

在高分子材料、金属薄板、复合材料的力学性能检测环节，拉伸试样是获取材料屈服强度、抗拉强度、断后伸长率、弹性模量等核心参数的必备载体，ISO 527-2标准规定的1BB型试样，是目前实验室小尺寸样件测试场景中应用频次较高的试样构型，适配多数台式万能材料试验机的夹具装夹范围，尤其适合样料制备尺寸受限的注塑件、压铸件、薄板冲压件的拉伸性能验证。这类试样的设计核心围绕测试过程的应力分布合理性展开，两端的平直装夹段宽度大于中间测试段，装夹后可保证夹具加持力均匀作用在试样两端，避免装夹位置出现应力集中导致试样在非测试段断裂，造成测试数据失效；中间平行测试段的截面尺寸经过严格核算，保证拉伸过程中应力均匀分布在标距段范围内，两端的过渡圆弧采用平滑曲率设计，消除截面突变带来的应力集中效应，让断裂位置稳定出现在中间标距段内，保证测试数据的有效性。从实际建模的细节来看，这类试样的外形尺寸严格遵循标准公差要求，装夹段的长度需要匹配常规楔形夹具、平推夹具的最小夹持深度，避免拉伸过程中出现试样打滑、飞出的安全隐患；中间平行段的宽度、厚度公差控制在微米级，因为截面尺寸的微小偏差会直接导致应力计算结果出现误差，建模时需要严格保证平行段的平面度、两侧边的平行度，避免试样在拉伸过程中出现附加弯矩，影响测试结果的准确性。过渡圆弧与两端装夹段、中间平行段的衔接位置需要做相切处理，不能出现棱角、台阶等几何突变，否则在拉伸载荷作用下，突变位置会产生应力集中，导致试样提前在过渡区断裂，无法获取有效测试数据。在实际实验室应用场景中，这类试样既可以通过注塑、压铸直接成型获取，也可以通过铣削、线切割等机加工方式从成品件上裁切制备，三维模型的存在可以为试样加工的工装设计、夹具适配提供直接的几何参考，比如设计试样裁切夹具时，可以直接调用模型的外形轮廓做定位仿形，保证加工出的试样尺寸一致性；做拉伸测试的夹具适配时，可以根据试样装夹段的宽度、厚度调整夹具钳口的尺寸，避免钳口过大压伤试样过渡段，或是钳口过小加持力不足导致打滑。不同于非标定制的测试样件，1BB型试样的构型经过大量实验室验证，其标距段的长度、宽度比例符合应变测量的要求，不管是接触式引伸计还是非接触式视频引伸计，都可以在平行段找到足够的安装、测量区域，不会因为试样尺寸过小导致引伸计无法装夹，或是测量标距不足无法获取准确的应变数据。建模过程中需要注意试样的棱边处理，除了特意保留的测试面外，装夹段的棱边可以做微小的倒角处理，避免装夹时棱边刮伤夹具钳口的表面，同时也能减少试样搬运过程中棱边磕碰产生的缺口，因为缺口的存在会导致试样在拉伸时出现缺口敏感性，尤其是脆性材料的测试，微小的缺口就会导致测试结果远低于材料真实性能。另外，试样的整体厚度一致性需要在建模时严格保证，整个平行段的厚度偏差不能超过标准规定的范围，否则拉伸过程中会在厚度偏薄的位置提前断裂，虽然断裂位置仍在平行段，但截面尺寸的偏差会导致强度计算结果出现系统误差。这类试样模型还可以用于测试前的仿真模拟，通过有限元分析对试样施加拉伸载荷，验证应力分布是否均匀，过渡区是否存在异常应力集中，提前确认构型的合理性，避免加工出的试样不符合测试标准要求，浪费试验材料与测试时间。在压铸、注塑行业的原材料入厂检验环节，每批次材料都需要制备标准拉伸试样进行性能验证，统一的三维模型可以保证不同操作人员加工出的试样尺寸一致，减少因为试样尺寸差异带来的测试数据波动，让不同批次、不同实验室的测试结果具备可比性。
