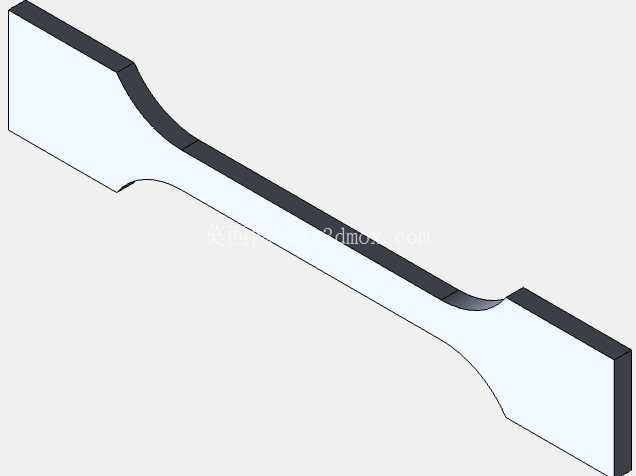

ISO527-2-5B标准拉伸试样三维结构

在高分子材料、金属薄板材料的力学性能检测环节，标准拉伸试样是获取材料拉伸强度、断裂伸长率、弹性模量等核心参数的核心载体，ISO 527-2-5B型试样作为国际通用的硬质材料拉伸测试标准样型，其结构尺寸的合规性直接决定了测试数据的可对比性与实验室间互认效力，是材料研发、来料检验、质量管控环节不可或缺的测试工装配套部件。该试样的整体结构采用哑铃型扁平设计，两端为加宽的夹持段，中间为等截面的测试标距段，夹持段与标距段之间通过大曲率圆弧平滑过渡，从结构设计根源上避免了拉伸测试过程中应力在过渡区域集中，防止试样在非标距段提前断裂，保证断裂位置始终处于标距段范围内，确保测试数据能够真实反映材料本身的力学性能。夹持段的宽度设计充分匹配常规万能材料试验机的楔形夹具、平推夹具的夹持尺寸范围，无需额外定制夹具即可直接装夹测试，两端的平行度公差控制在0.02mm以内，装夹后能够保证试样的轴向与试验机拉伸方向完全同轴，避免测试过程中产生附加弯矩，影响测试结果的准确性。标距段的截面尺寸严格遵循ISO 527-2标准中5B型试样的公差要求，厚度方向的尺寸偏差控制在±0.05mm以内，宽度方向的尺寸偏差控制在±0.1mm以内，表面粗糙度达到Ra0.8以上，无划痕、凹坑、毛刺等加工缺陷，避免表面缺陷成为应力集中源，导致测试数据离散性过大。过渡圆弧的曲率半径经过反复校核，既保证了应力能够平滑传递到标距段，又不会因为圆弧过长导致标距段有效长度不足，影响断裂伸长率的测量精度。在实际建模过程中，首先以标准规定的标距段截面尺寸为基准，绘制中间等截面段的拉伸实体，再通过参数化约束绘制两端的夹持段轮廓，最后通过相切约束绘制过渡圆弧，保证圆弧与夹持段、标距段的连接位置完全相切，无折角、无突变。建模完成后通过有限元模拟对试样进行拉伸工况下的应力分布验证，确认最大应力点始终处于标距段中间位置，过渡区域的应力集中系数低于1.1，完全满足标准测试的要求。该类试样的应用场景覆盖了塑料改性企业的配方研发环节，通过不同配方试样的拉伸测试对比，筛选出满足强度、韧性要求的最优配方；覆盖了汽车零部件企业的来料检验环节，对进厂的塑料粒子、金属薄板原材料进行批次抽检，确保原材料性能符合生产要求；覆盖了第三方检测实验室的委托测试环节，为客户提供合规的标准试样加工与测试服务；也覆盖了高校材料专业的教学实验环节，作为材料力学性能测试的标准教学样件，帮助学生理解拉伸测试的原理与标准要求。在试样的加工制备环节，该三维模型可直接导入数控加工设备、3D打印设备或者注塑模具加工环节，快速制备出符合标准要求的测试试样，相比传统的手工绘图加工，能够有效保证试样尺寸的一致性，减少因试样尺寸偏差带来的测试误差。对于不同厚度的测试需求，只需在模型中调整厚度方向的参数即可快速生成对应规格的试样模型，无需重新绘制整体轮廓，大幅提升了试样制备的效率。在装夹边界方面，试样两端的夹持段长度预留了足够的装夹余量，即使是夹持力较大的液压夹具，也不会出现夹到过渡圆弧或者标距段的情况，装夹时只需将试样两端对齐夹具的夹持基准线，即可保证装夹位置的准确性，无需反复调整试样位置。试样的边缘做了微小的倒角处理，避免加工过程中产生的锋利边缘划伤操作人员，也避免装夹过程中边缘崩缺产生应力集中点。在长期的测试实践中发现，很多实验室自制的拉伸试样往往因为过渡圆弧相切不到位、夹持段平行度不足、标距段尺寸超差等问题，导致测试数据偏差超过10%，无法满足标准要求，而严格按照标准参数构建的三维模型，能够从设计源头规避这些问题，保证每一个加工出来的试样都完全符合ISO 527-2标准的要求，让测试数据具备更高的可信度与可比性。
