汽车B柱热冲压成型钣金结构设计方案

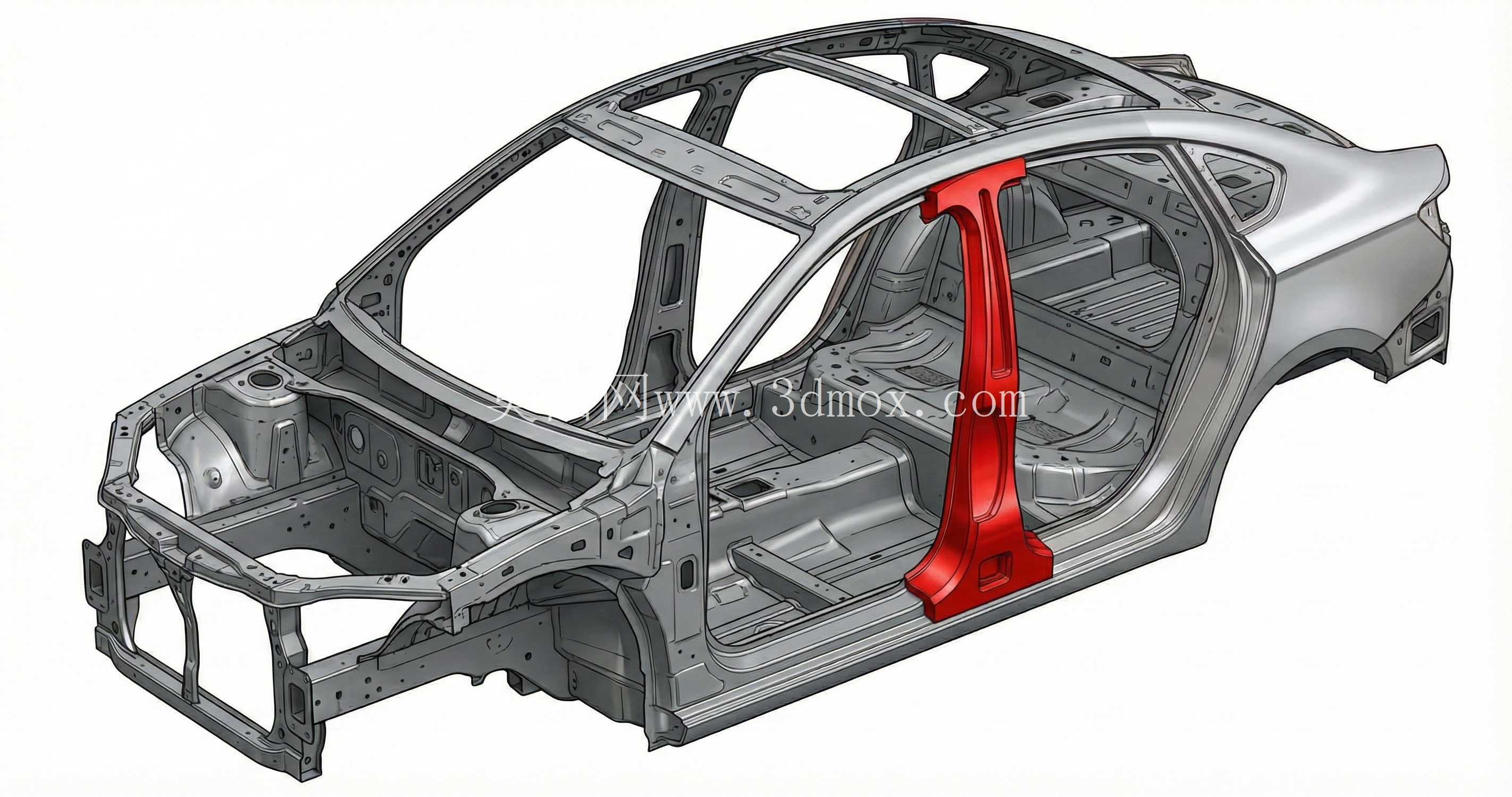

在白车身结构开发体系中，B柱作为连接车顶与门槛梁的核心侧围承载构件，直接决定车辆侧碰工况下的乘员舱生存空间完整性，其结构设计与成型工艺的匹配度，一直是车身被动安全开发环节的核心管控项。日常道路场景中，车辆遭遇侧面柱碰、两车侧面剐蹭撞击时，B柱需要同时承担撞击力的传导、分散以及乘员舱形变抑制的作用，既要避免自身断裂导致撞击力直接侵入乘员空间，也要控制弯折变形量在安全阈值内，防止内饰构件挤压乘员造成伤害。

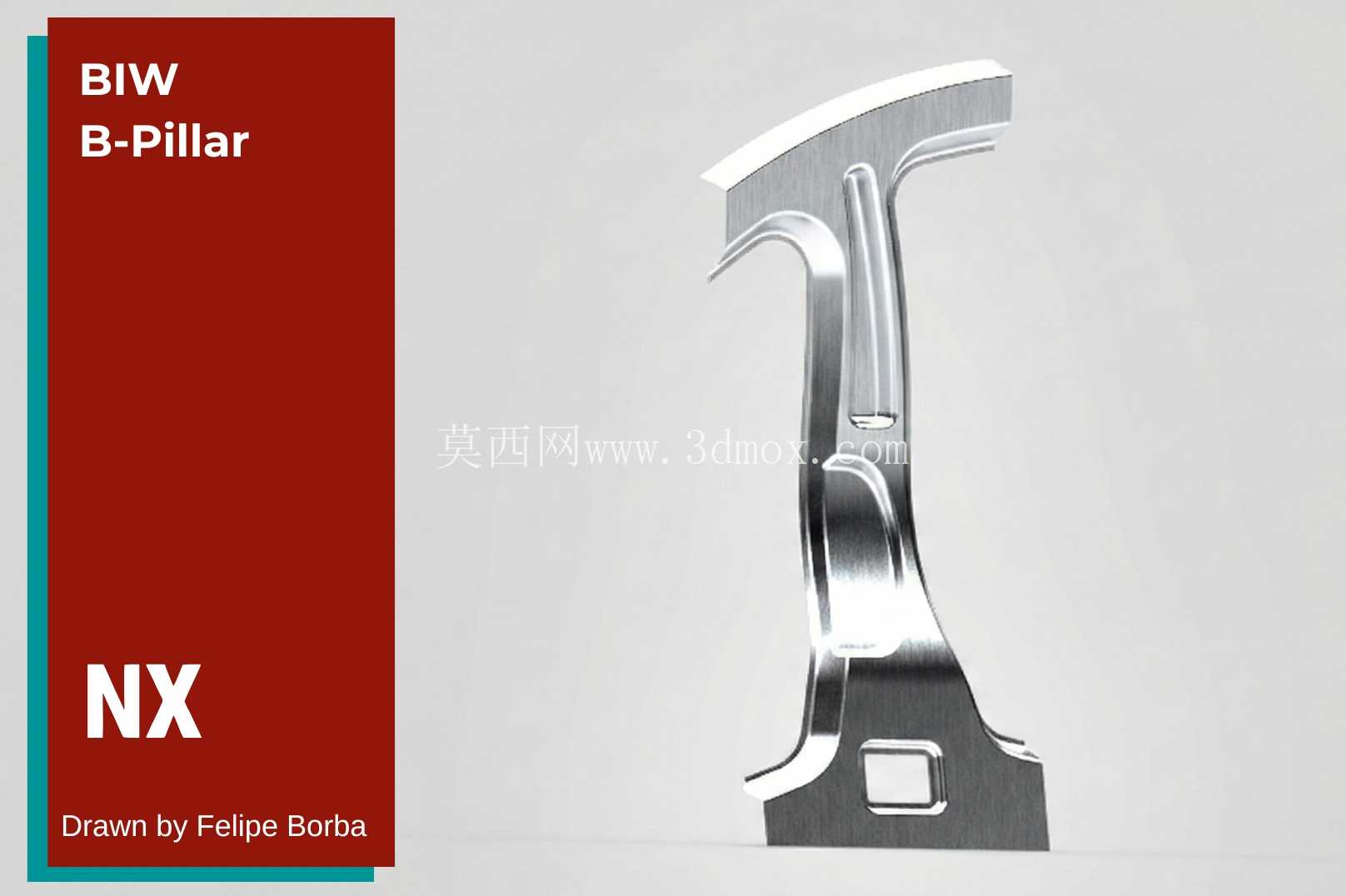

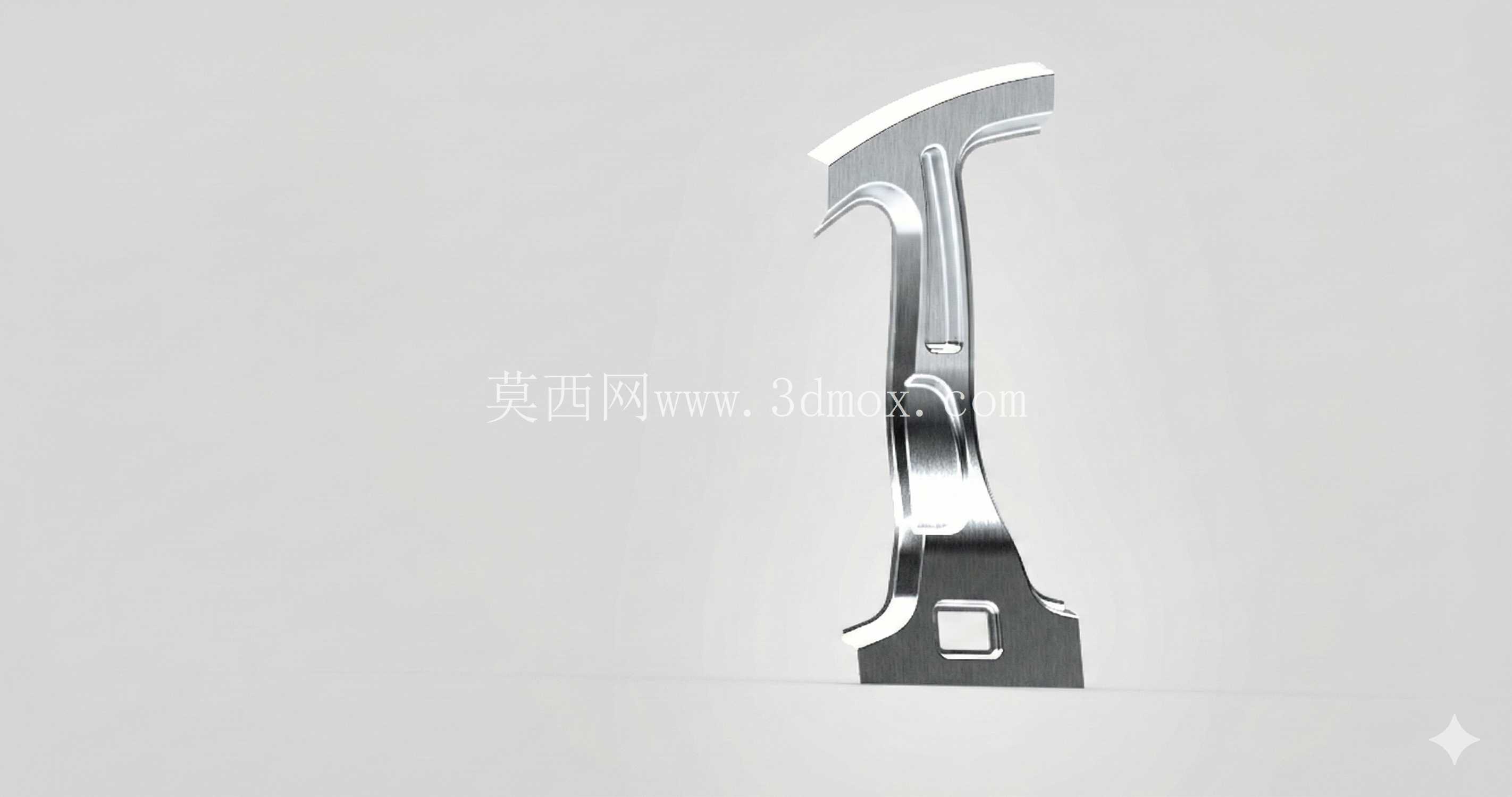

这套B柱的结构设计完全围绕热冲压工艺的成型特性展开，没有沿用传统冷冲压钣金的等料厚设计思路，而是结合热冲压过程中材料高温流动、淬火后强度跃升的特性，对柱身不同区域的截面形态做了差异化调整。从结构分区来看，B柱上部与车顶侧梁连接的安装端，设计了多层叠合的翻边贴合面，安装孔位的周边做了局部凸台加强，避免装配螺栓紧固时出现板面塌陷，同时匹配车顶横梁的搭接公差，保证焊接时贴合间隙控制在工艺允许范围内，不会出现虚焊、焊穿的问题。柱身中段是侧碰时的主要受力区域，截面采用了变曲率的几字形结构，棱线位置做了小圆弧过渡处理，既避免热冲压成型时材料在棱线处出现应力集中导致开裂，也能在碰撞发生时通过可控的褶皱变形吸收撞击能量，不会出现瞬间脆性断裂的情况。柱身下部与门槛梁连接的区域，特意设计了方形的定位减重孔，这个孔位并非单纯为了减重，更重要的是在热冲压毛坯定位时作为工艺基准孔使用，同时在整车装配时可以作为内饰线束、侧气帘相关管线的穿设通道，兼顾工艺性与装配实用性。

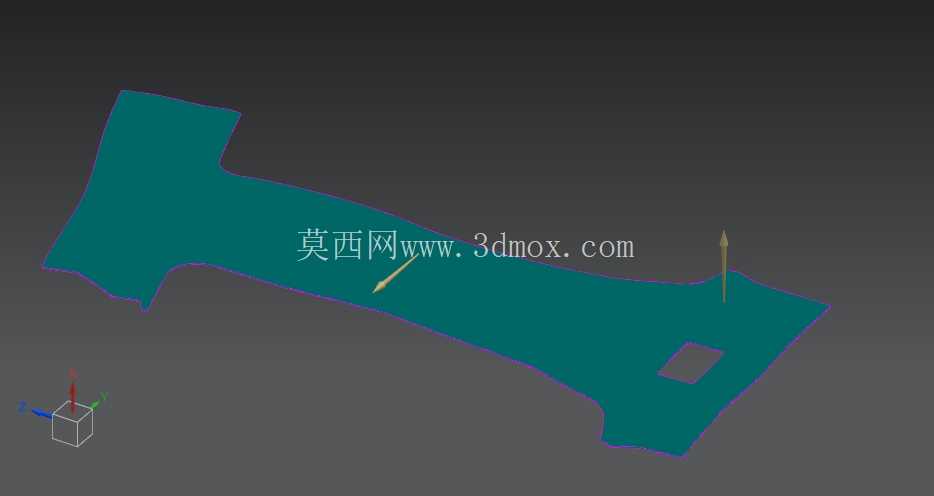

从成型工艺匹配的角度看，设计阶段就充分考虑了22MnB5材料在奥氏体状态下的流动特性，柱身所有的拔模角度都控制在热冲压工艺要求的最小阈值以上，避免成型后零件卡在模具型腔中难以取件；侧壁的圆角半径没有出现突变区域，防止高温材料流动时在圆角处出现堆积或者减薄超差的问题，尤其是B柱与侧围外板贴合的外表面，曲面连续性做了严格管控，保证后续喷漆、覆膜工序的表面质量，不会出现光影畸变影响整车外观质感。

在安装边界的匹配上，B柱上下两端的安装面都预留了足够的焊接操作空间，与相邻的门槛梁、车顶侧梁、B柱内饰板的搭接间隙都按照整车公差链要求做了偏移补偿，即使冲压件出现允许范围内的成型回弹，也能通过装配环节的微调保证匹配精度，不会出现装配干涉或者缝隙不均的问题。柱身内侧的焊接螺母安装位都做了局部沉台设计，既可以保证螺母焊接后的平面度，也能避免螺母凸出于板面导致内饰板安装时出现顶起、异响的问题。

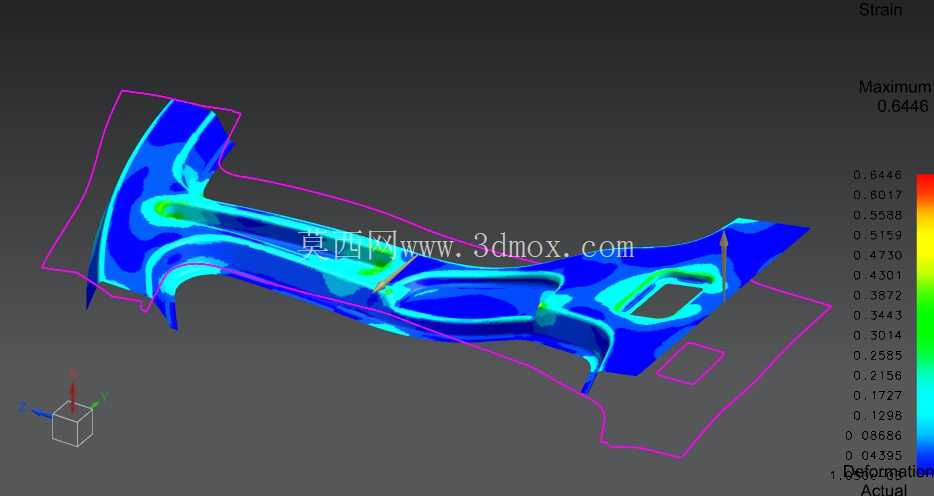

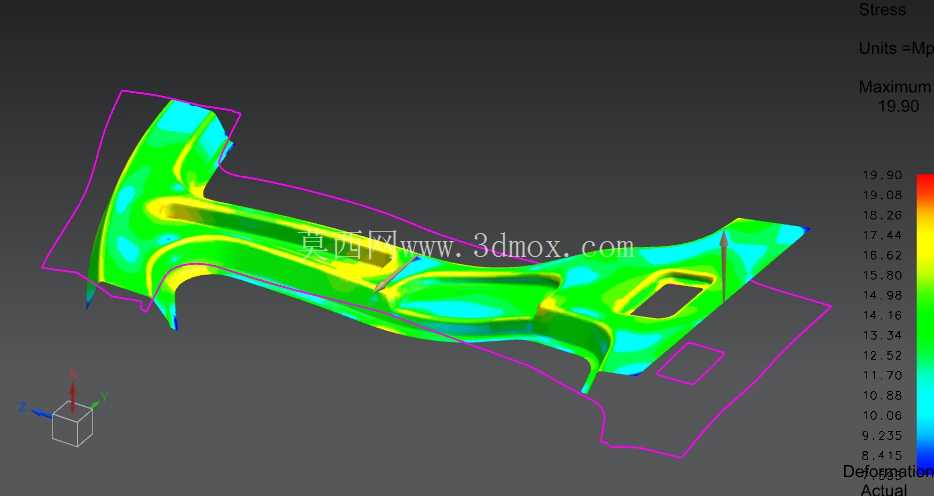

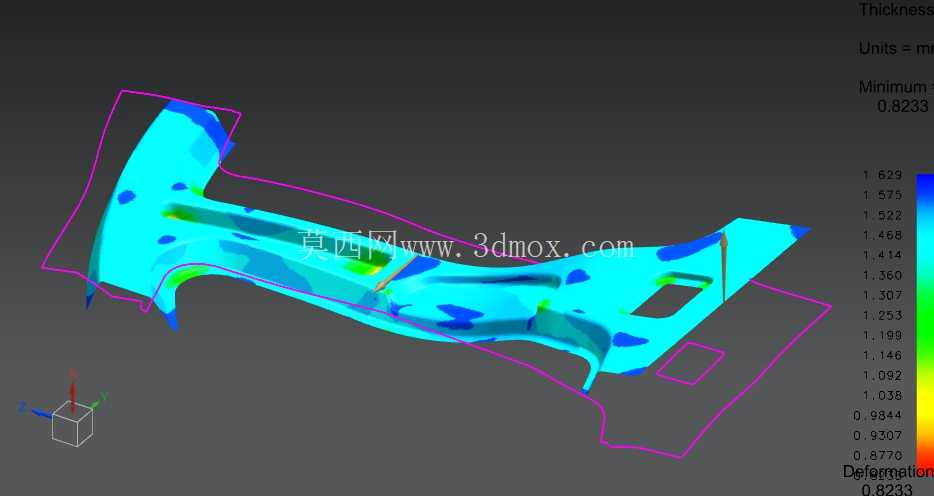

不同于传统冷冲压B柱需要多套模具分序成型、后续还要做额外加强板焊接的方案，这套基于热冲压工艺的B柱设计，通过一体化的钣金结构优化，将原本需要多个零件拼接实现的强度、安装功能整合到单个冲压件上，既减少了后续焊接工序的工作量，也避免了多个焊点连接带来的应力集中风险，在保证侧碰安全性能达标的前提下，有效降低了零件自身重量，符合当前车身轻量化的开发方向。在实际工程验证环节，这种结构的B柱在热冲压成型后，整体硬度分布均匀，关键受力区域的材料减薄率控制在工艺允许范围内，没有出现开裂、起皱等成型缺陷，经过侧碰仿真验证，其形变侵入量完全满足C-NCAP的五星安全评价要求，能够在碰撞发生时为乘员提供足够的生存空间。
