汽车冲压类绿色卡扣式连接结构件

日常做汽车冲压周边配套件建模练习时，这类卡扣式连接结构是绕不开的典型练习载体，它的应用场景覆盖了汽车内饰板安装、线束固定支架卡接、冲压覆盖件辅助定位等多个环节，在白车身焊装、内饰总装工位上，这类小零件的结构合理性直接影响装配效率与后期运维的拆装便捷性。从实际用途来看，这类零件不需要额外紧固件，依靠自身结构的弹性变形就能完成卡接锁定，相比螺丝连接能减少30%以上的装配工时，在批量生产的汽车产线上，单工位节省几秒的装配时间，整条线的产能提升就会非常可观。

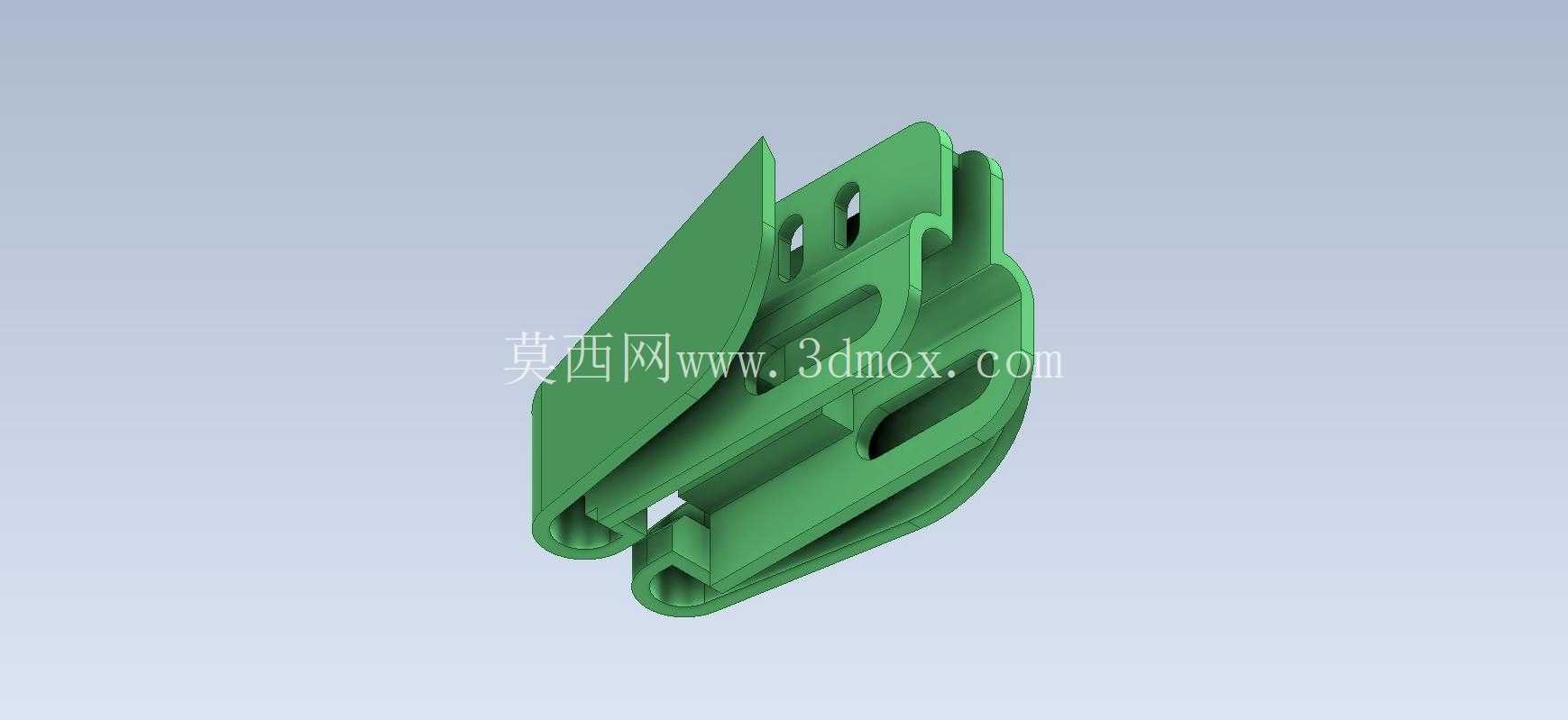

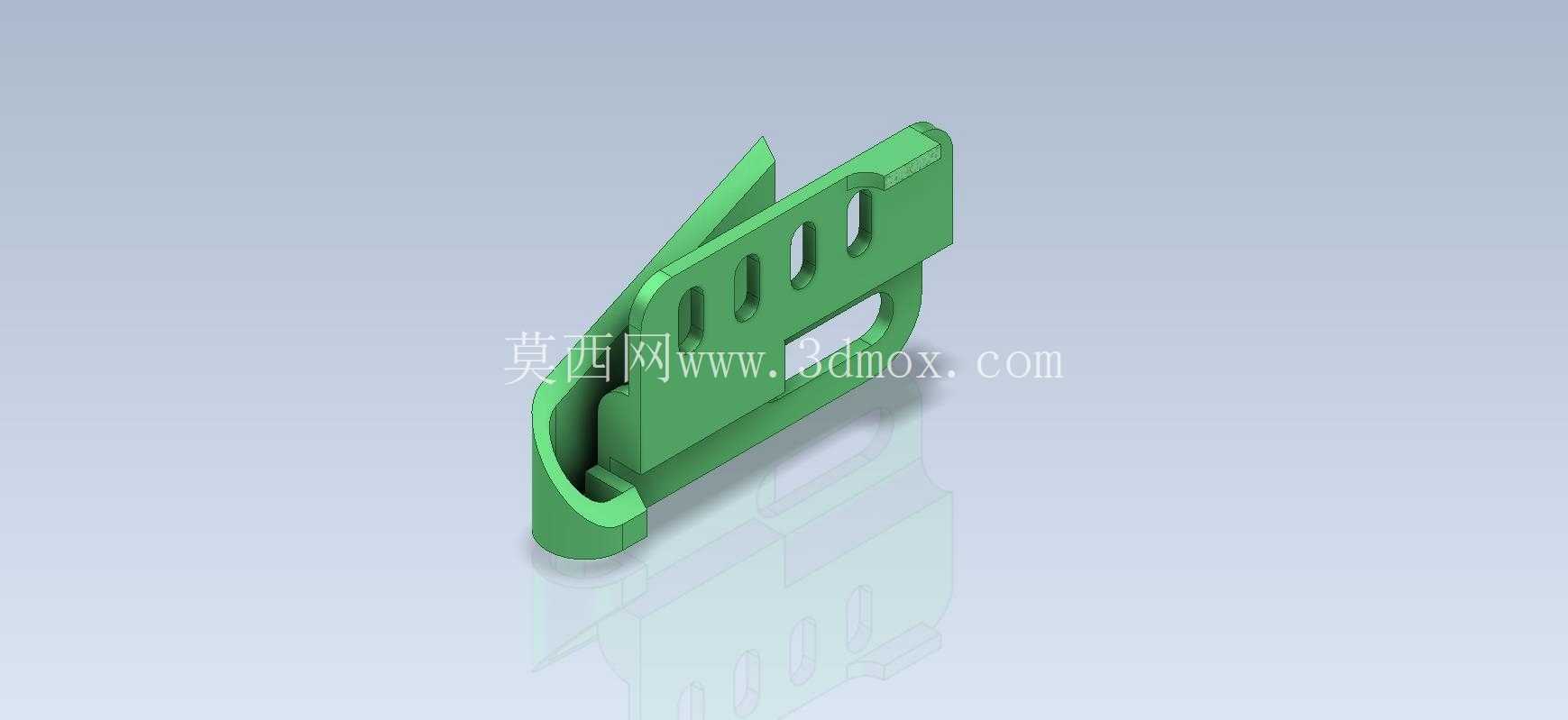

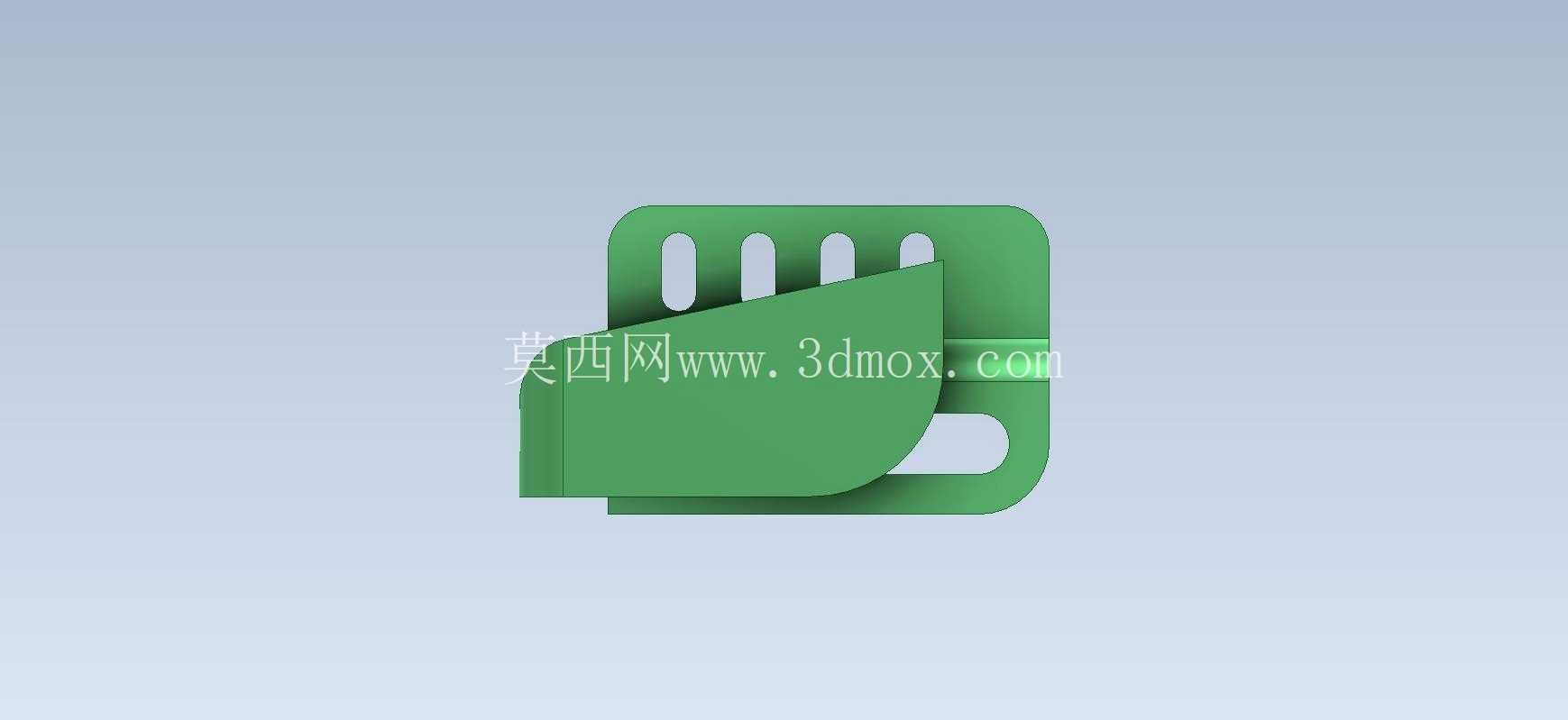

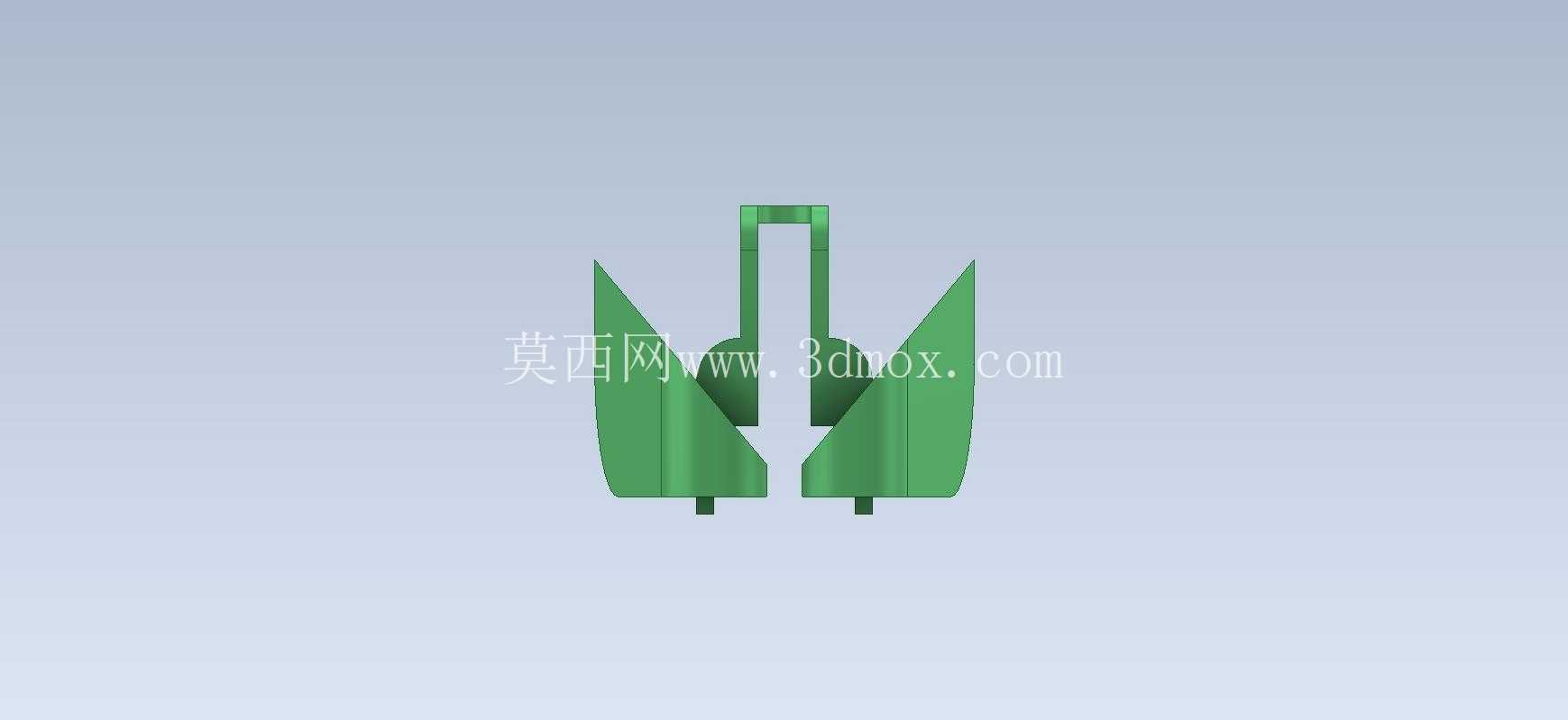

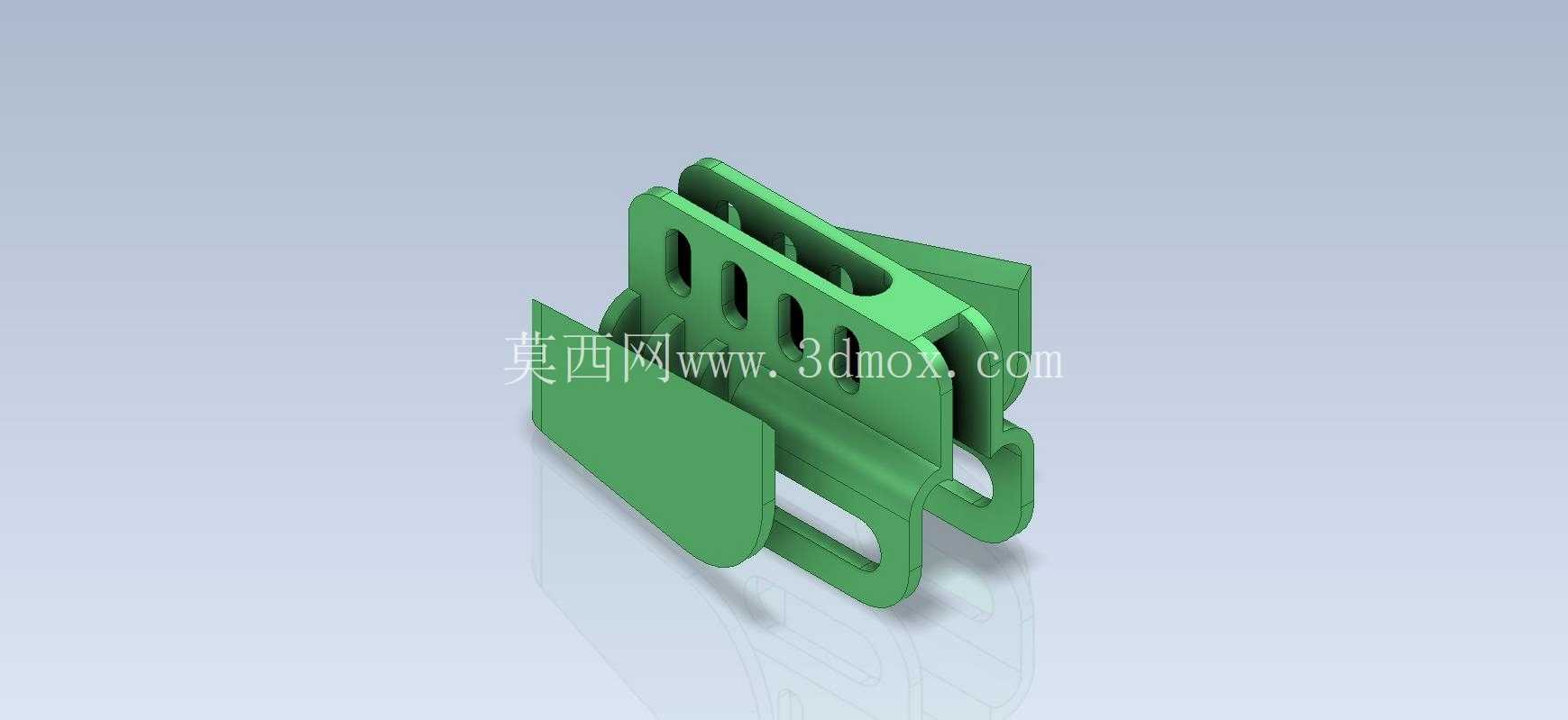

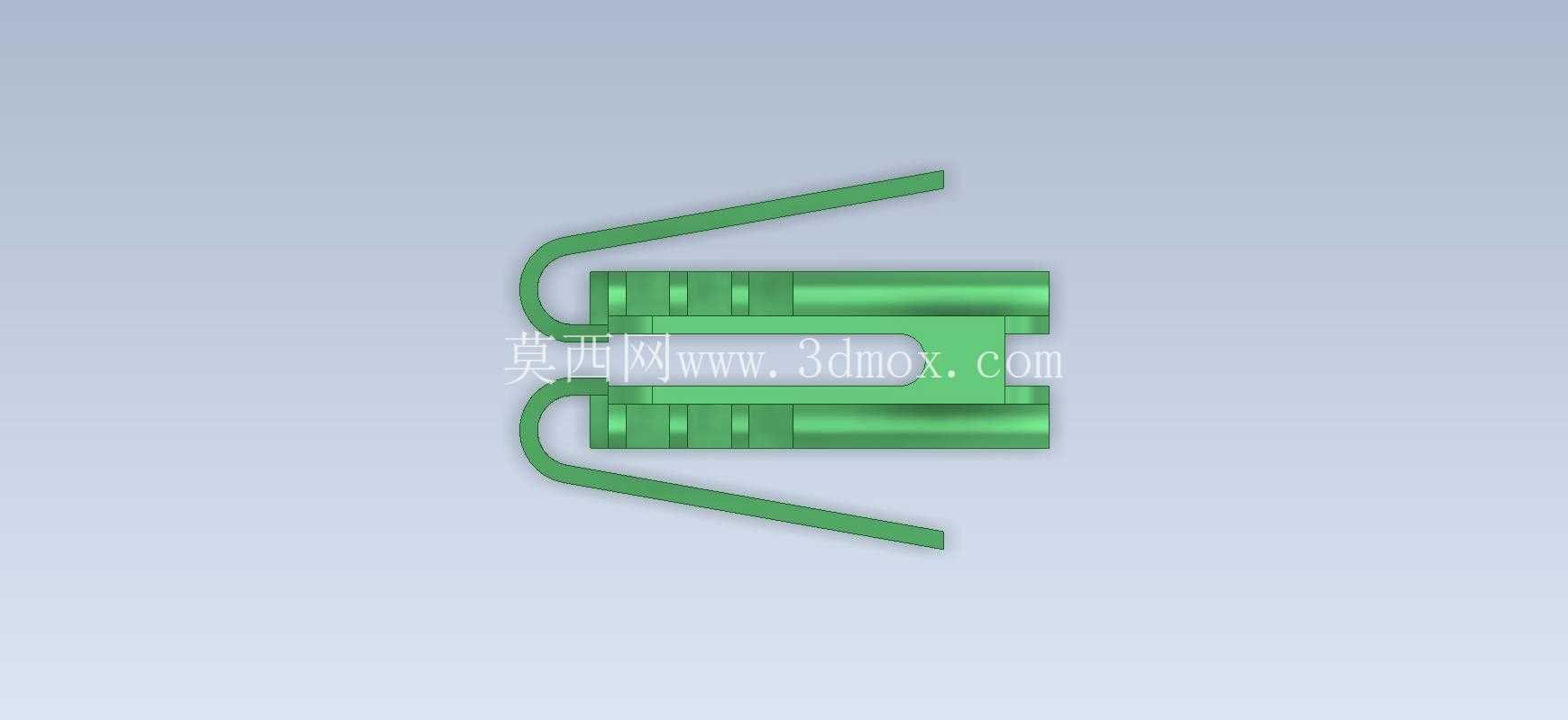

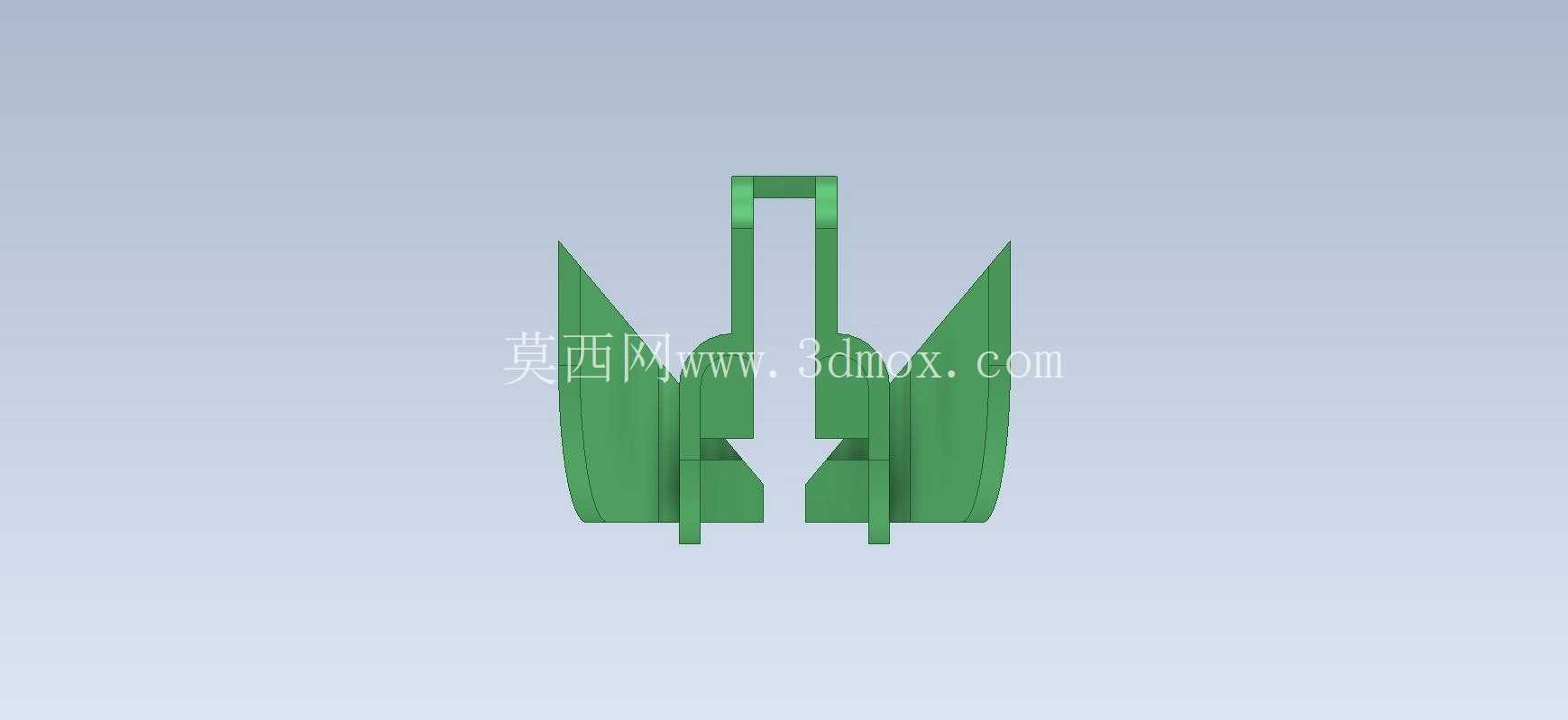

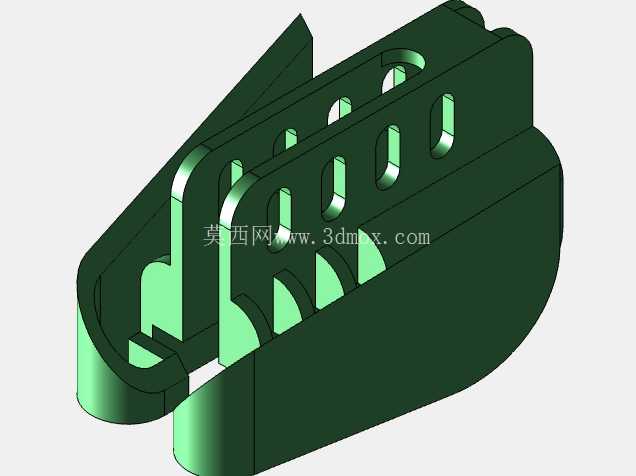

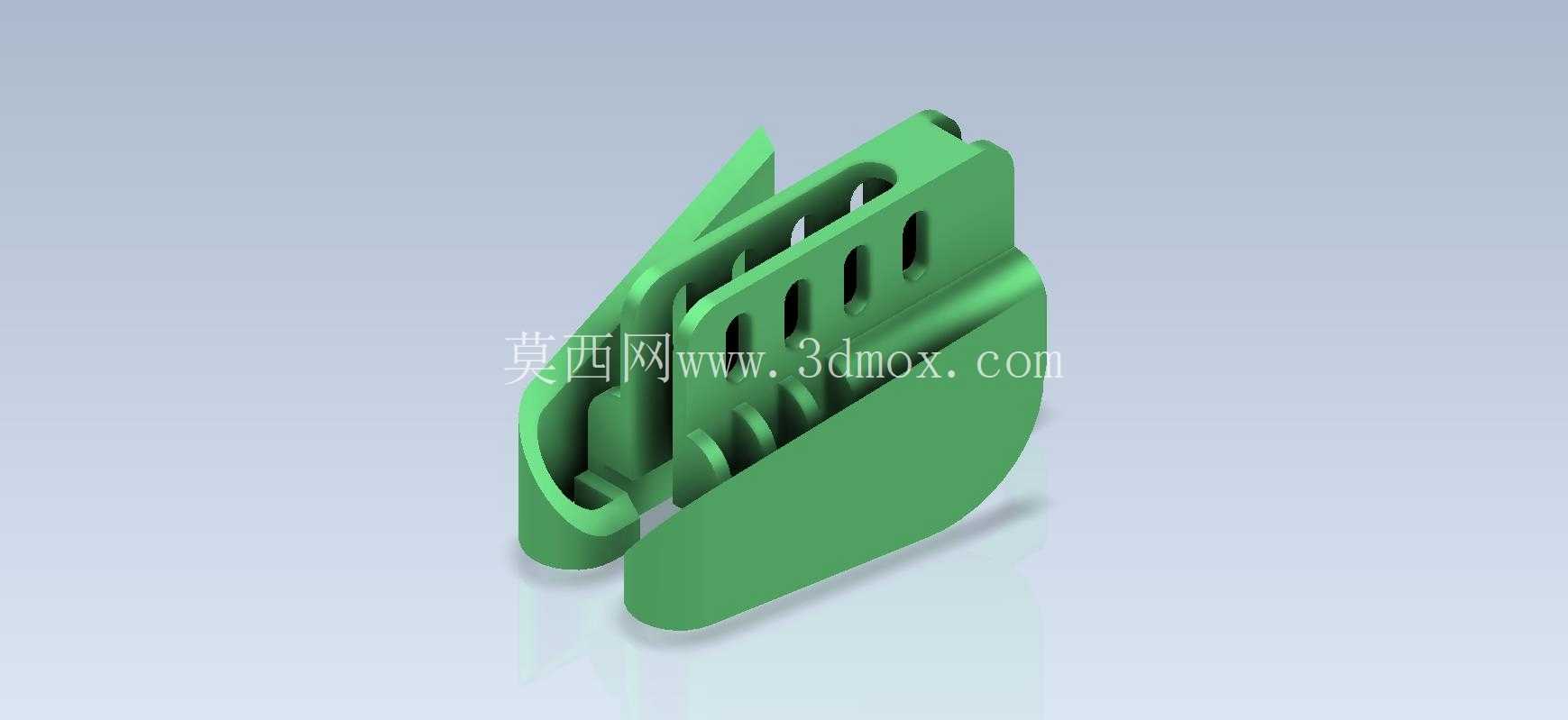

从功能特性上拆解，这个结构的主体采用对称式双悬臂卡扣设计，两侧的悬臂预留了足够的弹性变形空间，卡入对应安装槽后，悬臂端部的倒扣结构会卡在安装座的限位台阶上，不会因为车辆行驶中的振动出现松脱。主体侧面开设的多组长条形镂空槽，一方面是为了减少零件自身的重量，汽车零部件每减重1g，整车全生命周期的碳排放都会有对应的降低；另一方面这些镂空槽也能作为装配时的观察位，方便产线工人确认卡扣是否完全卡入到位，避免出现虚卡导致的后期异响、零件脱落问题。结构底部的圆弧过渡设计，是为了匹配汽车内饰板常见的圆弧安装面，保证安装后零件与安装面完全贴合，不会出现局部凸起影响内饰外观。

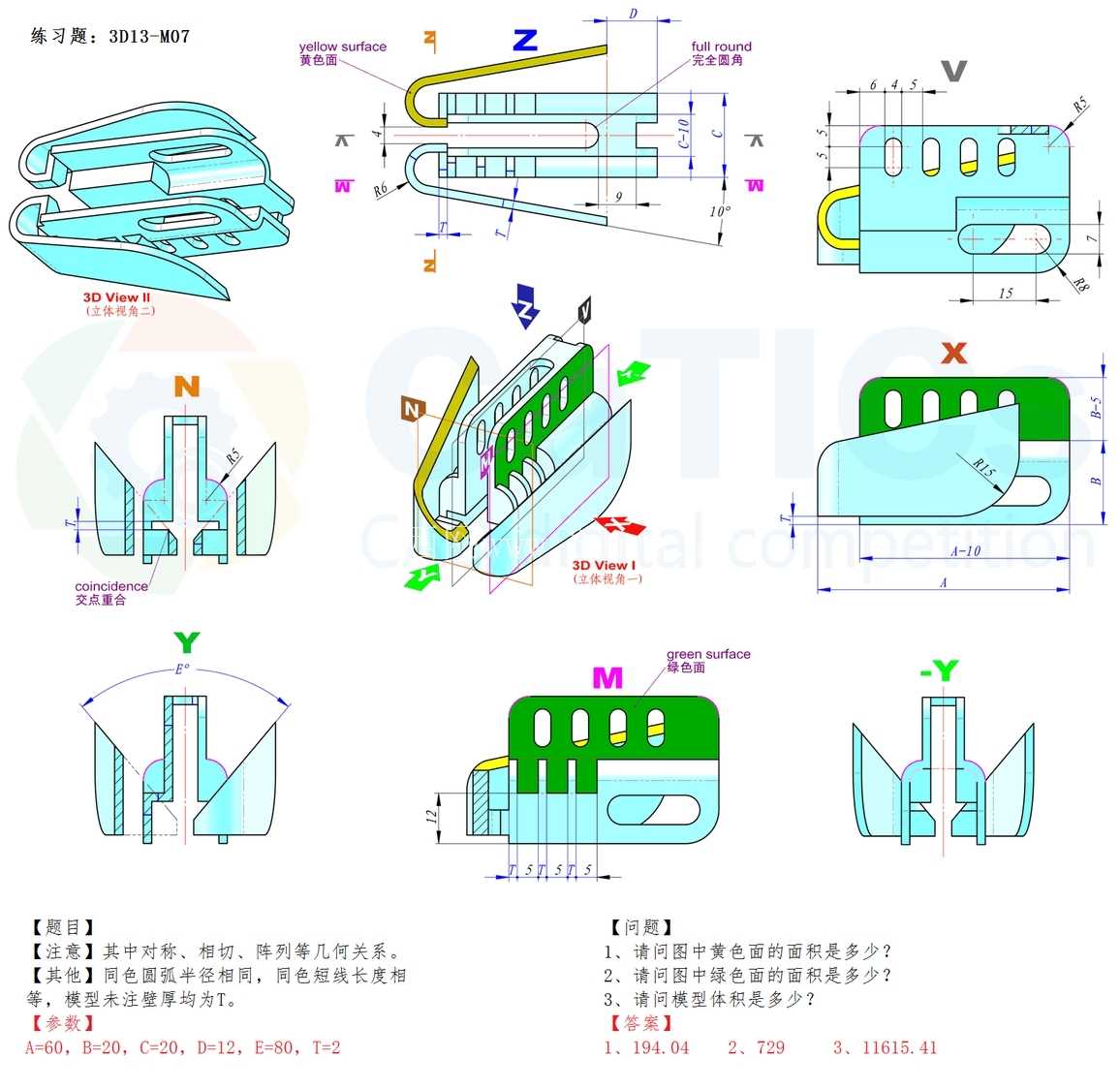

设计思路上，做这个结构的建模练习时，首先要确定卡扣的插拔力参数，悬臂的厚度、长度、倒扣的角度直接决定插拔力的大小，汽车行业通用的卡扣插拔力一般控制在15-35N之间，插入力过小容易松脱，插入力过大会导致装配困难甚至装配时卡扣断裂。建模时先绘制主体的对称基准面，以基准面为中心做单侧结构的草图绘制，通过拉伸、切除做出基础轮廓后，再对所有的棱边做圆角处理，避免应力集中——这类塑料卡扣（实际量产时多采用POM或者PA66材质）最容易在棱角位置出现应力断裂，圆角半径一般取壁厚的0.2-0.5倍，既能保证结构强度，也不会影响零件的成型工艺。侧面的镂空槽要注意与悬臂的位置关系，不能因为开槽削弱悬臂的结构强度，槽的边缘也要做圆角过渡，避免冲压（如果是金属冲压版本的话）或者注塑时出现毛边、应力集中点。

关于外形尺寸与安装边界，这类练习件的整体尺寸控制在50mm×30mm×25mm区间内，属于小型连接结构件，安装时需要预留的操作空间为零件外轮廓向外扩展10mm，方便工人用手或者简易工具按压卡扣完成拆装。卡扣的倒扣高度一般设计在1.2-1.8mm之间，这个高度既能保证足够的拉脱力，也能在需要拆卸时通过按压悬臂让倒扣脱离限位台阶，不会出现拆不下来或者一拆就断的问题。零件的壁厚保持均匀，整体壁厚控制在2mm左右，避免壁厚不均导致的注塑缩痕、冲压起皱等工艺问题。建模过程中要特别注意对称结构的一致性，两侧悬臂的尺寸、弹性模量要完全一致，否则卡入后会出现单侧受力，长期使用后单侧悬臂会出现塑性变形导致卡接失效。另外，结构端部的导向斜面设计也很关键，插入端做15度左右的导向斜角，能让卡扣在插入安装孔时自动对中，不需要工人反复调整位置，进一步提升装配效率。

在做这类基础结构练习时，很多新手容易忽略安装边界的干涉检查，往往只做零件本身的建模，不考虑装配后和周边零件的间隙，实际生产中这类卡扣安装后需要和周边的线束、内饰板预留至少2mm的间隙，避免车辆行驶过程中振动摩擦产生异响，也防止周边零件挤压卡扣导致松脱。另外，悬臂的根部要做加强处理，但加强筋的厚度不能超过主壁厚的0.6倍，否则会在注塑时产生缩痕，影响零件外观。如果是采用金属冲压工艺制作这类卡扣，还要注意材料的回弹量，冲压成型后悬臂的角度会有一定回弹，设计模具时要提前预留回弹补偿量，保证成型后的卡扣尺寸符合设计要求。
