内燃机分体式连杆结构三维数模

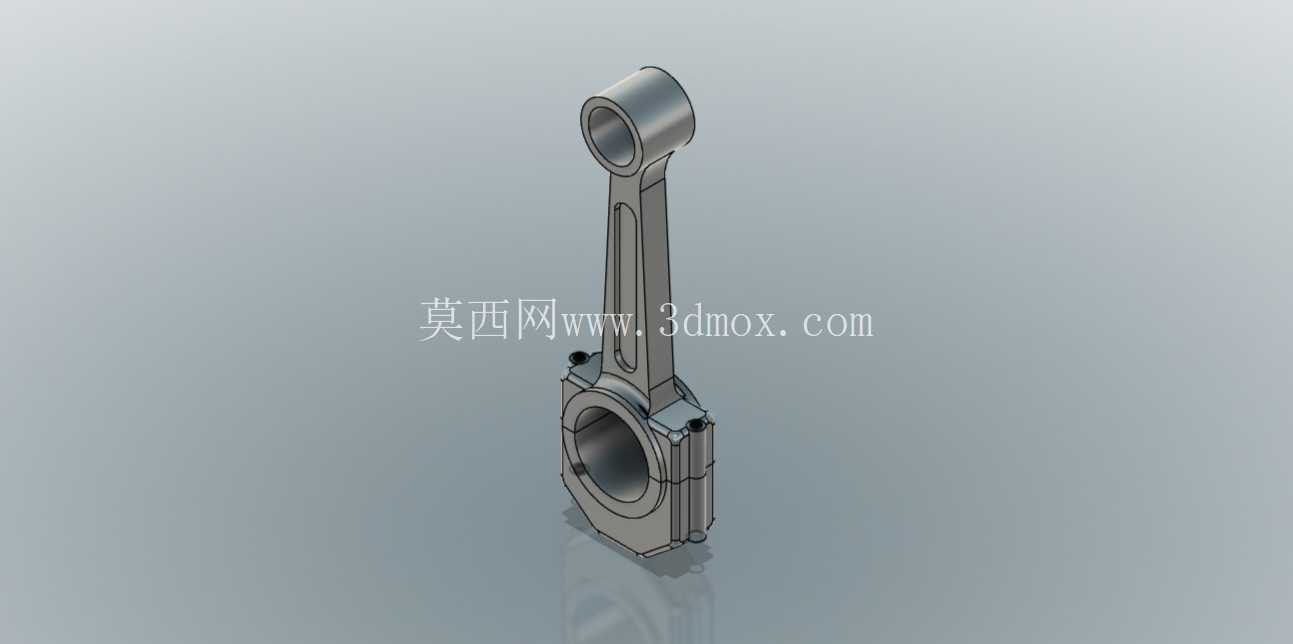

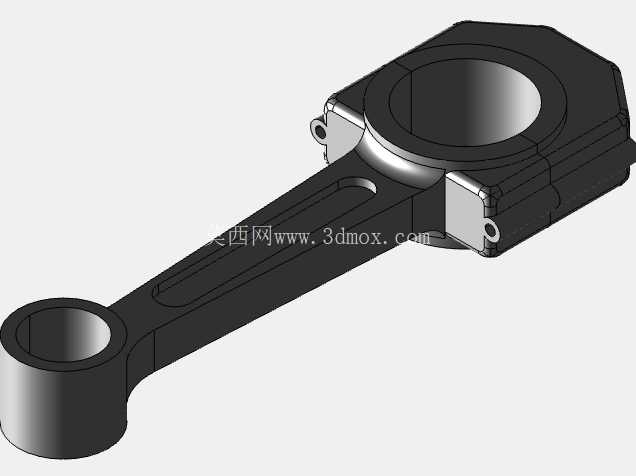

在往复式内燃机的动力传递链路中，连杆是衔接活塞组与曲轴的核心受力构件，其结构合理性直接决定动力转换效率与整机运行可靠性，本次呈现的分体式连杆结构，完全围绕车用内燃机的实际工况完成结构设计，可覆盖小排量乘用车汽油机、通用小型动力机械的结构设计参考、教学演示、工况仿真分析等场景。不同于一体式连杆的成型工艺，该结构采用杆身与连杆盖分体设计，大端孔通过两个定位销与螺栓实现紧固合装，这种设计首先解决了曲轴曲柄销的装配便利性问题——装配时可先将杆身小端与活塞销完成连接，再穿过曲轴箱避让空间将大端下半盖与杆身合装锁紧，大幅降低整机装配环节的操作难度，也为后续售后维修环节的曲轴轴瓦更换、连杆间隙调整预留了操作空间。从功能特性来看，该连杆的核心作用是将活塞承受的燃气爆发压力传递至曲轴曲柄销，将活塞的上下往复直线运动转换为曲轴的旋转扭矩输出，整个工作循环中构件需要承受周期性的交变载荷：包括做功行程的瞬时冲击压应力、排气与进气行程的往复惯性拉应力、以及曲柄销转动带来的交变剪切应力，因此结构设计阶段针对不同受力区域做了差异化的结构强化。杆身部分采用工字形截面设计，这种截面在同等材料用量下具备最优的抗弯截面模量，可在严格控制构件整体重量的前提下，满足纵向承压与横向摆动的刚度要求，避免高转速工况下杆身出现弯曲变形导致的活塞偏磨、轴瓦异常磨损问题；杆身表面设置的减重凹槽并非装饰结构，而是通过有限元拓扑优化去除非受力区域的冗余材料，进一步降低连杆组件的往复运动质量，减小曲轴平衡块的配平重量，最终降低整机运转过程中的惯性载荷与振动水平。尺寸与安装边界方面，小端孔为整圆式活塞销安装位，孔内预留了衬套压装的公差余量，可根据不同活塞销直径选配对应厚度的铜基衬套，衬套内壁设计有储油槽结构，可通过杆身内部预设的润滑油道承接曲轴箱飞溅的润滑油，在活塞销与衬套之间形成稳定油膜，降低往复摆动过程中的摩擦磨损；大端孔为分体式合装结构，合装面采用止口定位设计，可保证多次拆装后孔位的圆度与圆柱度公差不发生偏移，孔内预留了轴瓦安装的定位卡槽与配合公差，上下轴瓦安装后可与曲轴曲柄销形成均匀的配合间隙，保证润滑油膜的稳定形成。大端两侧的连接耳座设置了螺栓过孔与定位销孔，螺栓采用预应力拧紧设计，可在交变载荷作用下保持足够的锁紧力，避免合装面出现分离错位导致的轴瓦烧蚀、连杆断裂等恶性故障。从实际应用场景来看，该结构除了可作为内燃机设计环节的结构参考，还可用于静态结构分析教学场景：可基于该数模完成不同工况下的疲劳寿命仿真、屈曲失稳分析、应力集中点识别等教学演示，帮助结构设计从业者理解交变载荷下传动构件的设计逻辑；也可用于CAD软件的建模练习素材，通过拆分建模、装配约束、工程图生成等操作，掌握复杂机械零件的建模思路与公差标注规范。设计过程中针对应力集中区域做了圆角过渡处理，包括杆身与大小端的衔接位置、大端合装面的边角位置、螺栓孔的沉头位置，均采用了大圆角平滑过渡，避免直角结构带来的应力集中效应，提升构件的疲劳寿命；大端盖的外形采用多边形切边设计，并非随意的造型处理，而是为了避让曲轴运转过程中曲柄臂、平衡块的运动轨迹，避免高速运转过程中出现运动干涉，同时也可在装配过程中作为防呆定位标识，避免连杆盖装反导致的孔位错位问题。
