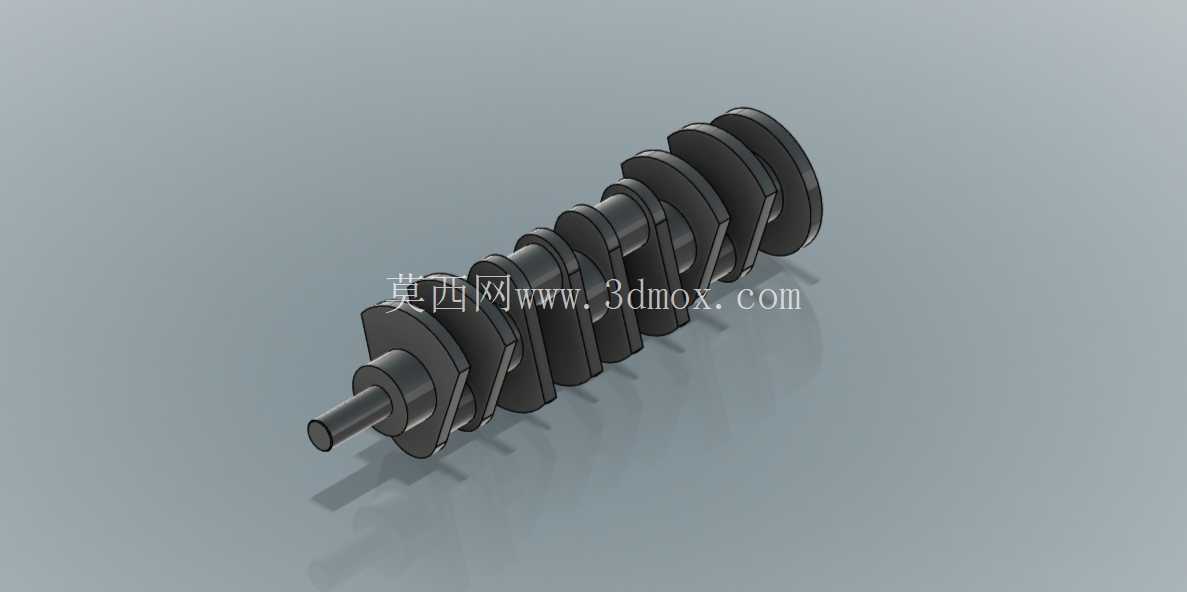

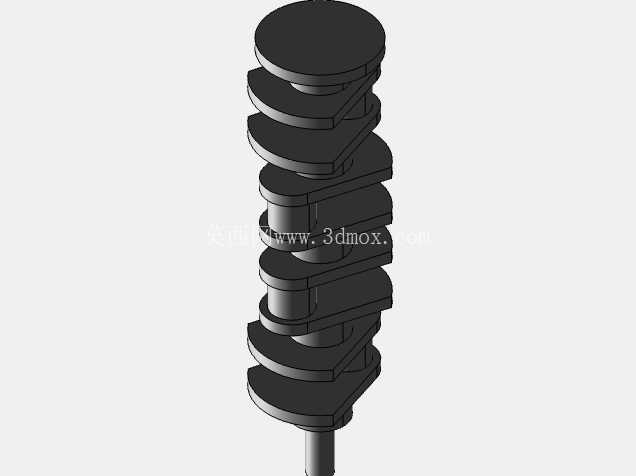

四缸内燃机用曲轴结构三维建模

在车用四缸内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，日常做发动机逆向建模、教学演示、结构验证时，这类高精度的曲轴三维数模是必不可少的基础参考。做这个模型的时候，首先要匹配直列四缸机的发火顺序对应的曲柄销相位角，四个曲柄销按照1-3-4-2或者1-2-4-3的发火间隔错开180度布置，保证各缸做功行程的扭矩输出均匀，避免运转过程中出现过大的二阶往复惯性力，这部分的相位角度偏差控制在0.1度以内，才能保证后续运动仿真时的惯性力计算结果和实际工况匹配。从结构细节来看，主轴颈的直径要大于曲柄销直径，这是为了保证曲轴整体的抗弯刚度，毕竟曲轴在工作时要承受活塞连杆组传递来的爆发压力、往复惯性力以及旋转离心力的复合载荷，主轴颈作为支撑在缸体主轴承座上的部位，需要足够的截面模量来抵抗弯曲变形，模型里每个主轴颈的圆角过渡都做了等半径处理，避免应力集中导致的疲劳断裂风险，这也是实际曲轴加工里必须严格控制的工艺细节。曲柄臂的外形采用了偏心扇形配重结构，每个配重块的质心位置都经过反复调整，用来平衡对应曲柄销和连杆大头产生的旋转惯性力，以及部分一阶往复惯性力，数模里配重块的轮廓是按照实际量产曲轴的去重孔位置预留了调整空间，方便后续做动平衡仿真时直接在对应位置添加去重特征，不需要重新重构曲面。从安装边界来看，这个曲轴的轴向定位是靠第三道主轴颈两侧的止推片来实现，模型里对应位置预留了止推片的安装间隙，轴向窜动量的设计值控制在0.1-0.3mm之间，既不会因为间隙过小导致热膨胀卡滞，也不会因为间隙过大产生轴向窜动异响。前端的轴头部位预留了正时齿轮、皮带轮、扭转减振器的安装定位面和键槽结构，后端的法兰盘对应飞轮的安装螺栓孔位置做了等节距布置，定位销孔的位置偏差控制在0.02mm以内，保证飞轮安装后的动平衡精度。在实际应用场景里，这个模型可以直接用于机械设计课程的曲柄连杆机构运动仿真，学生可以直接在建模软件里给各个运动副添加约束，模拟曲轴旋转时活塞的上下运动过程，观察不同曲柄转角下的活塞位移、速度、加速度变化曲线，理解内燃机的基本工作原理；也可以用于发动机结构改装的前期验证，比如调整曲柄半径来改变发动机排量时，可以直接在这个模型基础上修改曲柄臂的偏心距，快速验证修改后的曲轴和缸体、连杆、活塞的运动干涉情况，不需要从零开始建模，大幅缩短设计前期的方案验证周期；还可以用于装配工艺的可视化演示，给一线装配人员展示曲轴和主轴承瓦、连杆瓦、止推片的装配顺序和配合位置，减少装配过程中的错装漏装问题。做这个模型的时候特意没有做过度的工艺细节简化，比如油道孔的走向都按照实际曲轴的斜油道结构做了贯通，从主轴颈到曲柄销的油道倾斜角度和实际加工角度一致，方便后续做润滑系统的油路仿真时，直接提取油道的内流道模型进行CFD计算，分析不同转速下的机油流量和压力损失情况。另外，各个轴颈的表面粗糙度要求对应的建模精度也做了区分，主轴颈和曲柄销的配合面做了高精度的曲面拟合，非配合的配重块侧面则保留了合理的建模公差，既保证了关键配合尺寸的准确性，也不会因为模型面数过多导致后续仿真或者装配时出现卡顿。很多新手做曲轴建模的时候容易忽略曲柄臂和轴颈过渡处的圆角处理，直接做直角连接，这样的模型导入有限元分析软件做应力计算时，会在直角位置出现严重的应力集中伪影，计算出来的安全系数和实际情况偏差极大，这个模型里所有的过渡圆角都按照实际产品的R角大小做了等半径过渡，不管是做静力学强度分析还是疲劳寿命计算，都能得到相对准确的结果。还有一点需要注意，四缸曲轴的平衡块布置不是对称分布的，一缸和四缸对应的曲柄臂配重块尺寸要略大于二缸和三缸的，因为两端的主轴颈支撑刚度和中间位置有差异，这个模型里的配重块质量分布是按照实际量产机型的质心位置调整的，直接导入多体动力学软件做动平衡计算时，初始的不平衡量就控制在合理范围内，不需要做大幅度的参数调整。
