工业用U型夹持工装结构设计

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1201336
  • 工业用U型夹持工装结构设计
  • 工业用U型夹持工装结构设计
  • 工业用U型夹持工装结构设计
  • 工业用U型夹持工装结构设计
  • 工业用U型夹持工装结构设计
  • 工业用U型夹持工装结构设计
  • 工业用U型夹持工装结构设计

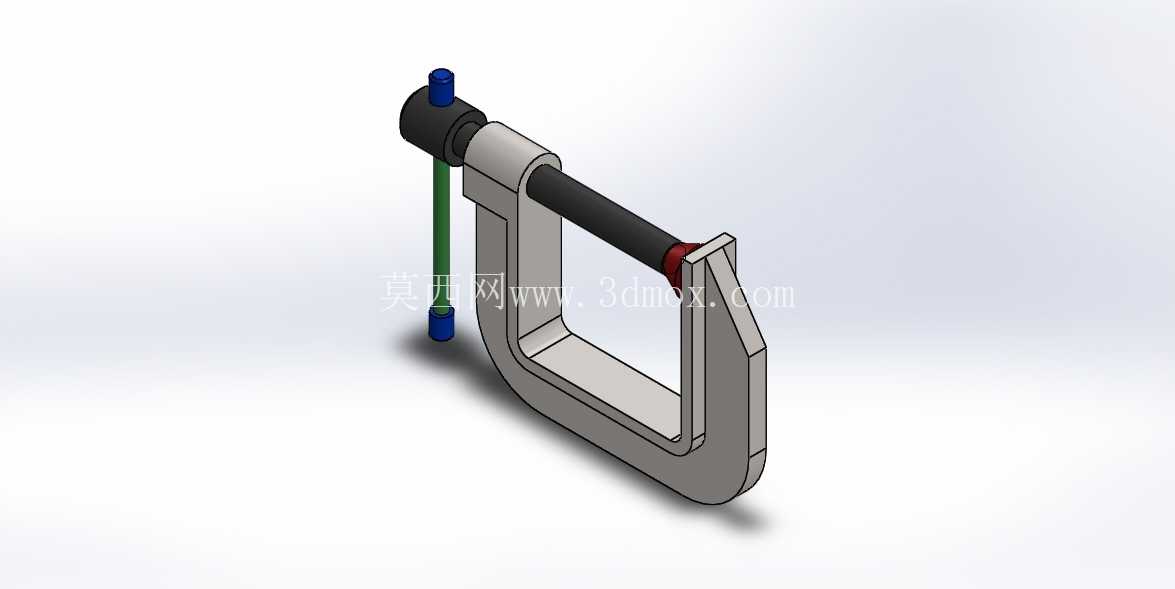

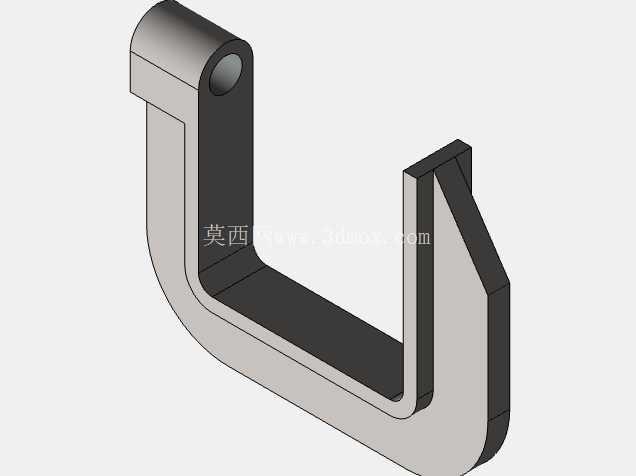

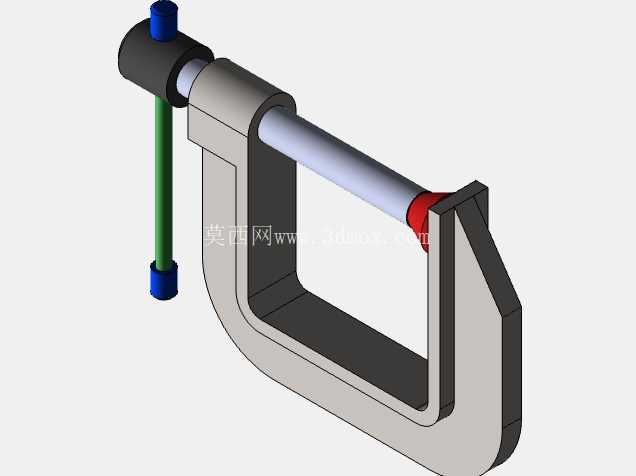

在汽车冲压生产线的工位辅助工装体系里,这类U型夹持构件是工位间工件临时定位、模具部件辅助压紧的常用配套零件,不少冲压工位的侧压块、挡料支架的辅助固定端,都会用到同结构的夹持件来完成快速装夹,不需要额外焊接固定,拆装调整的效率比传统螺栓压板结构高出不少,尤其适合多批次小批量冲压件的试制线工位,能减少工装切换的辅助时间。从结构功能来看,该构件整体采用U型开口布局,上端带同轴销孔的铰接端,是用来配套压紧螺杆或者快速夹钳的驱动端,销孔的同轴度公差控制在IT7级,能保证铰接销轴转动时无卡滞,避免夹紧过程中出现偏载导致的工件压痕问题;下端的平直夹持面做了0.8μm的表面粗糙度处理,和被夹持构件接触时不会划伤工件表面,同时U型的开口深度是根据冲压模座的标准挂耳厚度设计的,常规适配20-45mm厚度的模座安装边,不需要额外加装垫块就能完成夹紧,夹持力通过上端铰接的驱动件传递,整体受力沿U型臂的中性层分布,不会出现局部应力集中导致的臂部变形问题。设计过程中首先考虑的是冲压工位的实际安装边界,U型的外侧宽度控制在80mm以内,不会和冲压模的导柱、送料机构产生运动干涉,内侧开口的宽度留了2mm的安装间隙,方便现场装夹时快速对位,不需要反复调整位置;上端销孔的中心到下夹持面的垂直距离,是按照常用快速夹钳的行程做的匹配,保证夹钳锁紧后有足够的压紧余量,不会因为工件厚度公差出现锁不紧的情况。材质选用上常规采用45号钢调质处理,硬度控制在HB220-250,既有足够的强度承受夹紧力,又有一定的韧性,避免冲压设备振动导致的夹持件脆裂,U型的弯折处做了R5的圆角过渡,消除铣加工后的应力集中点,长期反复装夹也不会出现弯折处开裂的问题。实际应用时,这类夹持件除了用在汽车冲压模具的工位辅助固定,还能在钣金焊接工位、工装检具的临时压紧场景使用,只要被夹持件的厚度在开口适配范围内,都能通过更换上端的驱动部件实现不同夹紧力的需求,比如需要大夹紧力的场景可以替换成螺栓压紧结构,需要快速拆装的场景就配套快速夹钳,结构的通用性很强。建模过程中需要重点关注U型两个臂的平行度公差,两个夹持面的平行度要控制在0.05mm以内,否则夹紧时会出现点接触,导致夹持力不足,工件容易移位;上端销孔的轴线要和下夹持面保持平行,不然铰接的驱动件会出现别劲的情况,操作时需要施加更大的力才能锁紧,长期使用还会磨损销轴和孔的配合面。另外,构件的整体重量控制在0.8kg左右,操作人员单手就能完成拆装调整,不需要借助起重工具,适合现场频繁调整工装的作业场景,U型臂的厚度设计为12mm,经过有限元校核,在承受5000N的夹紧力时,臂部的最大变形量不超过0.02mm,完全能满足冲压工位的夹持精度要求,不会因为夹紧变形导致工件定位偏移,影响冲压件的尺寸精度。
