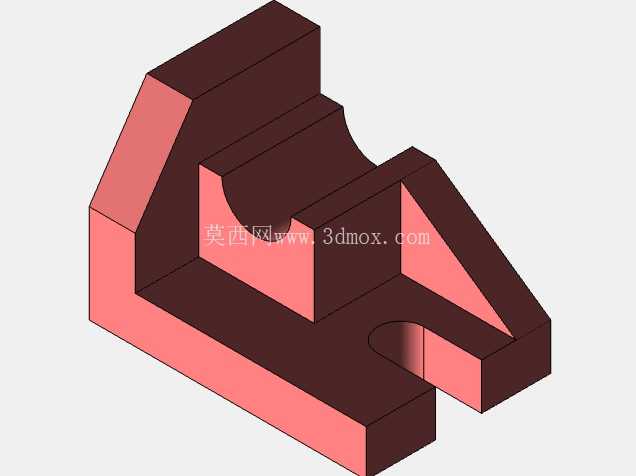

带圆弧槽与侧缺口的L型支撑练习构件

这个构件的建模练习核心，是帮刚接触三维结构设计的从业者捋顺从2D草绘到3D实体生成的逻辑，很多刚入行的设计师容易犯的错误就是草绘阶段不考虑后续特征的关联，要么尺寸约束不全导致后续修改时特征报错，要么把草图画得过于复杂，一个拉伸特征里塞了太多无关轮廓，最后改图的时候要翻好几层特征树找问题。做这类基础构件的时候，首先要明确基准面的选择，这个L型的底座底面是第一安装基准，所有后续的凸台、槽口、缺口的尺寸都要从这个基准面出发标注，不然实际加工的时候会出现基准不重合误差，装到工装或者模具上就会出现配合间隙超差的问题。

从实际应用场景来看，这类带圆弧槽和侧缺口的L型结构，在汽车冲压模具的周边辅助定位结构里很常见，比如冲压工序件的侧向支撑块，圆弧槽的作用是避让模具上的圆形导柱或者复位杆，避免合模的时候出现结构干涉，侧下方的半圆缺口则是用来穿过小型的紧固件或者传感器走线，不用额外在底座上打孔穿线，减少装配时的工序步骤。设计这类支撑块的时候，首先要确定底座的安装边界，底座的两个安装孔位要和模具下模座的标准螺纹孔位对齐，不能随便定孔距，不然现场装配的时候要重新扩孔，既耽误工时又会降低模座的结构强度。

结构设计上，后侧的加高凸台是主要的支撑受力面，冲压过程中工序件的侧向力会直接作用在这个凸台的垂直面上，所以凸台和底座的衔接处做了直角加强的结构，没有做圆角过渡？不对，看模型的衔接是直边衔接，实际生产中如果是受力较大的支撑块，这个位置其实应该做小尺寸的内圆角来减少应力集中，但作为建模练习的话，这个结构刚好可以练习拉伸凸台的合并特征，不用额外做圆角特征，先把基础的布尔运算逻辑练熟。中间的内凹圆弧槽，尺寸要和对应的避让件保持0.5-1mm的间隙，不能刚好做成和导柱直径一致，不然模具长期工作产生振动偏移，就会出现导柱和支撑块刮蹭的问题，磨损下来的金属屑掉到模具型腔里还会造成冲压件表面压伤，这是很多新手设计时容易忽略的配合间隙问题。

侧下方的半圆缺口，位置要避开底座的安装孔，不能因为开缺口把安装孔的壁厚切得太薄，一般安装孔边缘到缺口边缘的壁厚要保持至少5mm以上，不然拧紧紧固件的时候会出现底座开裂的问题。建模的时候，这个缺口可以用拉伸切除的特征来做，草绘的时候直接画半圆轮廓，不用画整圆再裁剪，能减少草绘的约束数量，降低特征报错的概率。整个构件的外形没有复杂的曲面，全部是平面和圆弧面组成，刚好适合练习拉伸凸台、拉伸切除这两个最常用的建模命令，很多人一开始学建模就去追求复杂曲面，反而把最基础的命令用得半生不熟，实际工作中80%的模具结构件都是用这两个基础命令完成的，把基础特征的逻辑搞透，后续做复杂结构的时候才不会出现特征树混乱、修改困难的问题。

从安装边界来看，这个构件的总高度不能超过对应模具的开模行程预留空间，宽度要和相邻的定位块保持至少10mm的间距，方便后期装配调整的时候有修模的余量，底座的厚度要根据受力大小来定，一般侧向受力在1000N以内的话，底座厚度做到15-20mm就足够，不用做太厚浪费材料，也不能太薄导致受力变形。圆弧槽的深度要超过对应导柱的半径，保证避让的时候不会出现半接触的状态，不然导柱上下运动的时候会持续摩擦槽口边缘，很快就会把槽口磨出毛刺，影响模具的合模精度。

很多新手做这类练习的时候，容易把各个特征的顺序搞反，比如先做了切除特征再做凸台，导致凸台生成的时候把之前切好的槽给补上，还要再做一次切除，多了很多不必要的特征步骤，建模的时候要遵循先做基础主体、再做切除细节、最后做辅助特征的顺序，特征树的逻辑要和实际加工的逻辑对应，比如实际加工是先下料做底座方块，再铣加高凸台，再铣圆弧槽和侧缺口，建模的时候也按照这个顺序来做，后续出工程图的时候也能对应上加工工序，不会出现工艺和模型脱节的问题。另外草绘的时候要尽量使用对称约束、重合约束这些几何约束，不要全部靠尺寸标注来定位，这样后续修改某个尺寸的时候，相关的轮廓会自动跟着调整，不用一个个改尺寸，能大幅提升改图的效率。
