车载手动剪式顶升支撑结构设计

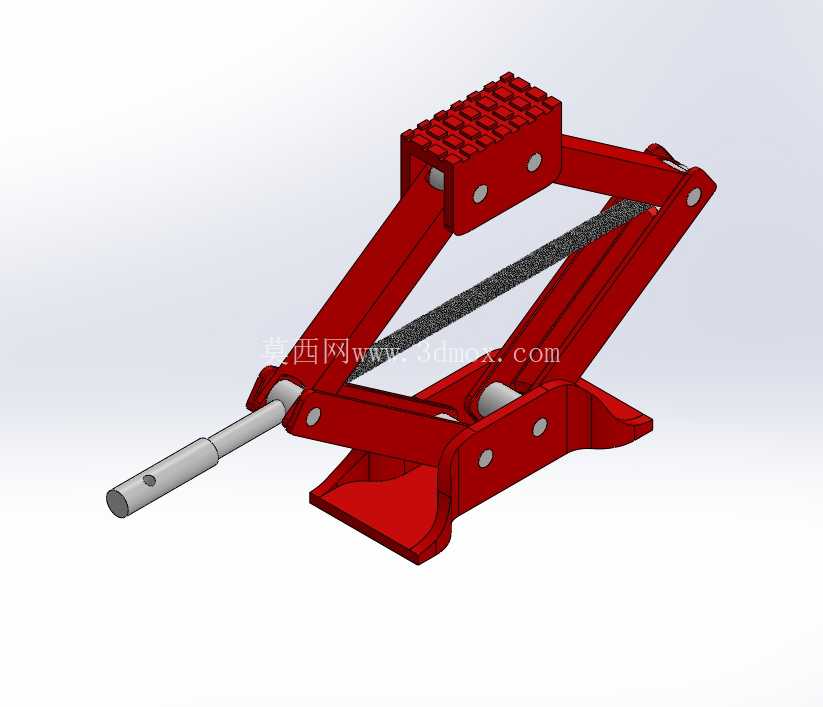

日常私家车维保场景里，换胎、底盘检查这类作业离不开便携的顶升工具，剪式千斤顶因为收纳后厚度薄、自重适中，几乎是家用轿车出厂标配的随车工具，和液压类顶升设备比，它没有密封油路泄漏的隐患，长期放置在后备箱也不会因为颠簸、温度变化出现故障，对非专业的车主来说上手门槛极低，不需要复杂的操作培训就能使用。这套剪式顶升结构的核心功能是通过输入较小的手摇扭矩，实现顶部支撑台的垂直升降，额定承载范围内可以稳定将车辆单侧顶升离地，满足轮胎拆卸、制动系统检修这类常规维保作业的空间需求，作业过程中不会出现突然卸力的风险，结构本身的机械自锁特性是它作为车载工具的核心安全优势。从结构设计逻辑来看，整套机构采用对称剪式连杆布局，上下两组交叉臂通过中间销轴铰接，下臂的两个端点分别固定在底座和滑动副上，上臂端点对应连接顶部支撑台和另一组滑动副，中间穿装的梯形丝杠贯穿滑动副的螺母座，当摇动手柄带动丝杠转动时，两个螺母座会沿丝杠轴向相向或反向移动，带动交叉臂的夹角变化，最终转化为支撑台的垂直升降动作。梯形丝杠本身具备自锁特性，也就是说当顶升作业停止、不再输入扭矩时，丝杠和螺母之间的螺纹摩擦力会锁死当前位置，不会因为承载的重量出现自动回落，这一点完全区别于滚珠丝杠传动，特意选用梯形丝杠就是为了省掉额外的锁止机构，简化整体结构的同时提升安全冗余。顶部支撑台做了网格状的防滑凸棱，接触车辆底盘支撑位的时候可以增大摩擦力，避免顶升过程中出现滑脱，支撑台的轮廓尺寸刚好对应家用车底盘的加强筋支撑位，不会因为接触面积过小顶坏底盘的钣金或者塑料护板。底座采用宽幅的平底结构，和地面接触的面积经过匹配计算，在常规的沥青、水泥路面上不会因为压强过大出现下陷，哪怕是相对松软的土路，垫上随车的硬质垫块也能稳定作业，底座的边缘做了圆弧过渡，避免收纳或者拿取的时候割伤手。设计过程中所有铰接孔的位置都做了公差匹配，销轴和孔之间采用间隙配合，保证连杆转动顺畅不会卡滞，同时配合间隙控制在合理范围，避免顶升过程中出现过大的横向晃动。丝杠的长度经过精确核算，完全收回的时候交叉臂处于最小夹角，整体收纳厚度控制在10厘米以内，可以轻松放进后备箱的工具槽或者备胎旁的储物空间，不会占用过多的储物位置；完全伸出的时候最大顶升高度可以满足绝大多数家用轿车的离地间隙需求，顶升行程覆盖从最低收纳位到最高支撑位的全范围，不会出现行程不够顶不到底盘的情况。所有连杆臂的板材厚度都经过受力校核，在额定承载下的弯曲变形量控制在安全范围内，铰接位置的销轴采用调质处理，表面硬度足够应对长期反复转动的磨损，螺母座采用耐磨铜合金材质，和钢制丝杠配合的时候磨损率更低，长期使用也不会因为螺纹磨损失去自锁能力。摇把的连接端采用快拆结构，不用的时候可以拆下来和千斤顶本体一起收纳，摇把的长度经过扭矩匹配，普通人用单手就能轻松摇动实现顶升，不需要额外加接延长杆，操作力度控制在合理的人体受力范围内，不会出现摇不动的情况。整套结构没有多余的冗余零件，所有组件都承担明确的功能，装配的时候只需要依次穿装销轴、拧入丝杠、固定限位挡圈就可以完成总装，后期维护也非常简单，只需要定期在铰接点和丝杠螺纹上涂抹少量润滑脂，就能保证长期操作顺畅，不会出现卡滞或者异响。实际使用的时候需要注意，顶升前要将车辆停在平整硬实的路面，拉好手刹，将支撑台对准底盘指定的支撑位置，避免顶在底盘的油管、护板等非承重位置，摇升过程中保持匀速，不要用力过猛冲击丝杠，顶升到位后建议先放入安全支架再进入车底作业，不要单纯依赖千斤顶作为长时间的支撑结构。这套结构的建模过程中所有零件都按实际加工公差建模，装配体完全还原实际的运动约束，转动丝杠的时候可以直观看到剪臂的开合和支撑台的升降动作，运动过程中没有干涉，所有零件的安装边界都留足了装配间隙，比如滑动副和臂身之间的间隙、丝杠转动时和臂身的安全距离都经过核对，实际生产的时候完全可以按建模尺寸加工组装，不需要额外调整尺寸。和市面上常见的剪式千斤顶比，这套结构的臂身受力点做了局部加强，在铰接孔的周围压有加强筋，提升臂身的抗弯曲能力，同等材料厚度下承载能力更强，同时自重不会额外增加，兼顾了强度和便携性。
