汽车冲压线用侧边夹紧压块结构设计

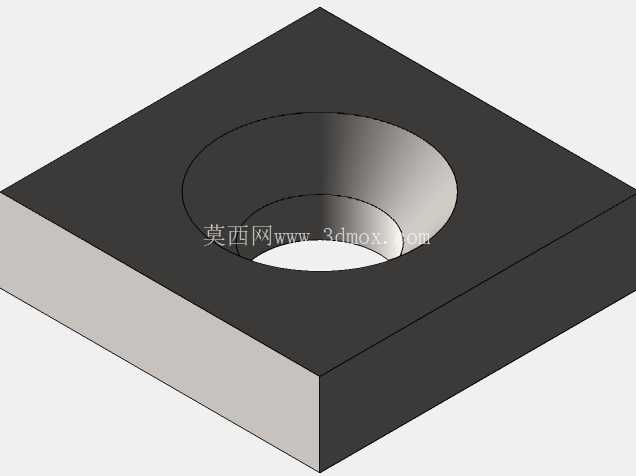

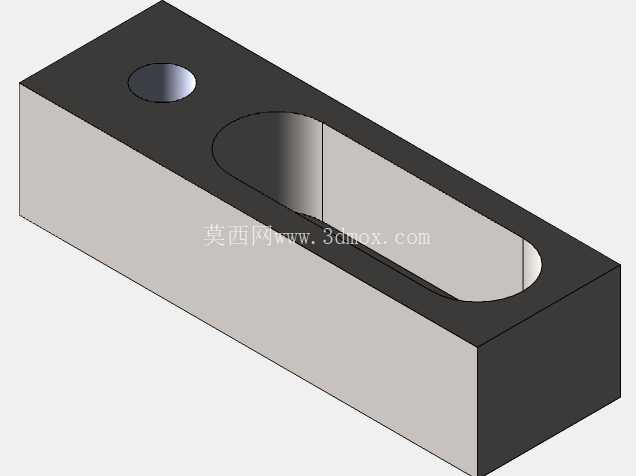

在汽车覆盖件冲压生产的工位上，这类侧边夹紧压块是工位夹具里的基础压紧元件，主要承担板料送进到位后的侧边定位与压紧功能，区别于常规的面压式夹块，它的压紧作用点集中在板料边缘10-15mm的窄边区域，不会干涉冲压成型过程中板料的局部塑性流动，尤其适合车门内板、侧围外板这类带翻边结构的冲压工序，能在压边圈合模前预先固定板料边缘位置，避免板料在重力作用下出现下垂偏移，也能抵消送料机械手退出工位时带起的板料窜动。从结构本身来看，主体采用长方体块状构型，整体加工基准面选在底部的大平面，安装时直接贴合夹具基板的上平面，不需要额外的调平垫片就能保证压紧面的平行度，块体上开设的长圆形腰型孔是安装调节位，螺栓穿过腰型孔固定在基板的T型槽内，腰型孔的长度方向垂直于板料边缘，安装时可以根据不同批次板料的宽度公差，在20mm的调节范围内调整压块的伸出长度，不需要重新在基板上打孔，适配多车型共线生产的快速换模需求。块体一端的圆形沉孔是定位销孔，当压块位置调整到位后，在对应基板位置打入定位销，穿过这个沉孔就能锁定压块的位置，避免长期冲压振动导致压块移位，沉孔的深度设计刚好覆盖定位销的头部，不会突出块体上平面，避免干涉上方压边圈的下行路径。设计这类压块的时候，首先要核算压紧力的传递路径，压块的压紧端突出安装基体的长度不能超过块体总厚度的1.5倍，否则压紧时会出现块体翘曲，导致板料边缘压不实，出现冲压起皱的问题；腰型孔的宽度要比配套的安装螺栓大0.5mm，既保证调节时的顺畅度，又不会因为间隙过大导致压块出现角度偏转；压紧端面做了0.2mm的倒角处理，避免压合时尖锐棱边在板料表面留下压痕，影响后续的涂装工序外观质量。从安装边界来看，这类压块的总高度控制在32mm，安装后上平面距离夹具基板的高度就是块体本身的厚度，不需要额外垫高，相邻两个压块的安装间距要控制在300-400mm之间，间距过大会导致板料边缘在两个压点之间出现拱起，间距过小则会增加夹具的整体成本，也会给板料的取放带来干涉。在实际使用场景里，这类压块除了应用在冲压线上料端的预定位工位，也可以用在冲压件的返修工位，作为临时工装固定待返修的工件边缘，因为它的结构简单，加工难度低，普通的铣削设备就能完成全部加工工序，不需要特殊的工装夹具，单件加工周期短，备件替换成本低，适合冲压车间的大批量备件储备。设计建模的时候要注意，腰型孔的两端圆弧中心要和块体的侧边保持平行，否则调节时会出现卡滞，沉孔的同轴度要控制在0.1mm以内，避免定位销插入时出现别劲的问题，块体的所有锐边都要做倒钝处理，避免安装调试时划伤操作人员的手部，压紧面的平面度要控制在0.05mm以内，保证和板料表面的充分接触，避免局部压强过大导致板料出现压痕。
