汽车用L型折弯钣金安装固定支架

这款L型折弯钣金安装支架，是汽车车身附属部件安装场景中常用的连接承载件，主要用于车载传感器模块、小型电子执行元件的位置固定，在乘用车座舱内部、发动机舱周边的附属装配工位都有广泛的适配空间。从实际使用场景来看，这类支架需要同时满足两个安装面的定位精度要求：垂直立面用于和车身主结构的预装孔位对接，水平折边则用于承载待固定的功能元件，两个安装面的垂直公差直接决定了后续元件的安装位置偏差，因此在折弯工序的角度控制上需要严格把控，避免出现角度超差导致的元件安装错位、受力不均问题。

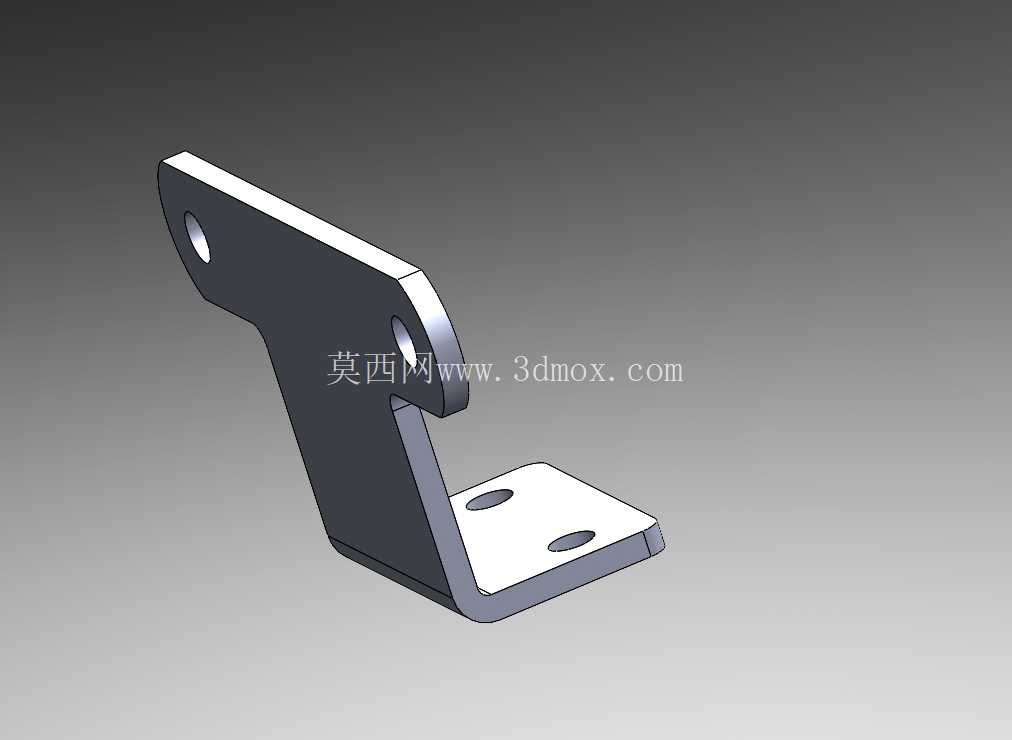

从结构设计思路来看，支架整体采用等厚钣金板材经激光落料、CNC折弯成型，没有额外的焊接拼接工序，整体结构一致性更好，批量生产时的尺寸稳定性更高。垂直立面上设置的两个安装孔，其中靠近折弯根部的孔位做了翻边强化处理，能够提升孔位的轴向承载能力，避免长期受振动载荷出现孔位变形、连接松动的问题；立面上端的单孔则用于辅助定位，安装时可以先通过该孔完成预挂定位，再锁紧其余孔位的紧固件，降低现场装配的操作难度。水平折边上设置的两个腰型安装孔，预留了一定的位置调整余量，能够补偿元件安装时的累计公差，适配不同批次元件的微小尺寸偏差，不需要额外修配即可完成装配。

从安装边界尺寸来看，支架的折弯半径匹配板材厚度设置，既避免折弯半径过小导致的板材外侧开裂，也不会因半径过大造成安装面贴合间隙超差。垂直立面的高度尺寸根据车载元件的安装空间设定，不会和周边的线束、管路产生运动干涉；水平折边的宽度刚好匹配常规小型车载元件的安装基面，不会过多占用舱内的布置空间。整体板材厚度经过载荷校核，能够承受车辆行驶过程中的持续振动冲击，不会出现共振断裂、永久变形的问题，表面未做额外的冗余结构设计，在满足承载强度的前提下尽可能控制零件重量，符合汽车零部件轻量化的设计要求。

在实际装配流程中，这类支架可以先通过预装孔固定在车身冲压件的对应安装点上，再将功能元件固定在水平折边的安装位上，整个装配过程不需要专用工装辅助，普通装配工具即可完成操作。支架的折弯内角做了微小的避空处理，能够避免因板材折弯处的圆角堆积，导致两个安装面和对接部件之间出现贴合间隙，保证连接的刚性。孔位的边缘都做了去毛刺处理，不会划伤安装人员的手部，也不会磨损穿过孔位的线束保护层，适配汽车生产线上的装配安全要求。针对车载场景的耐候性需求，这类钣金支架后续可搭配电泳、镀锌等表面处理工艺，提升抗锈蚀能力，满足整车全生命周期的使用要求，不需要在车辆使用周期内单独更换维护。
