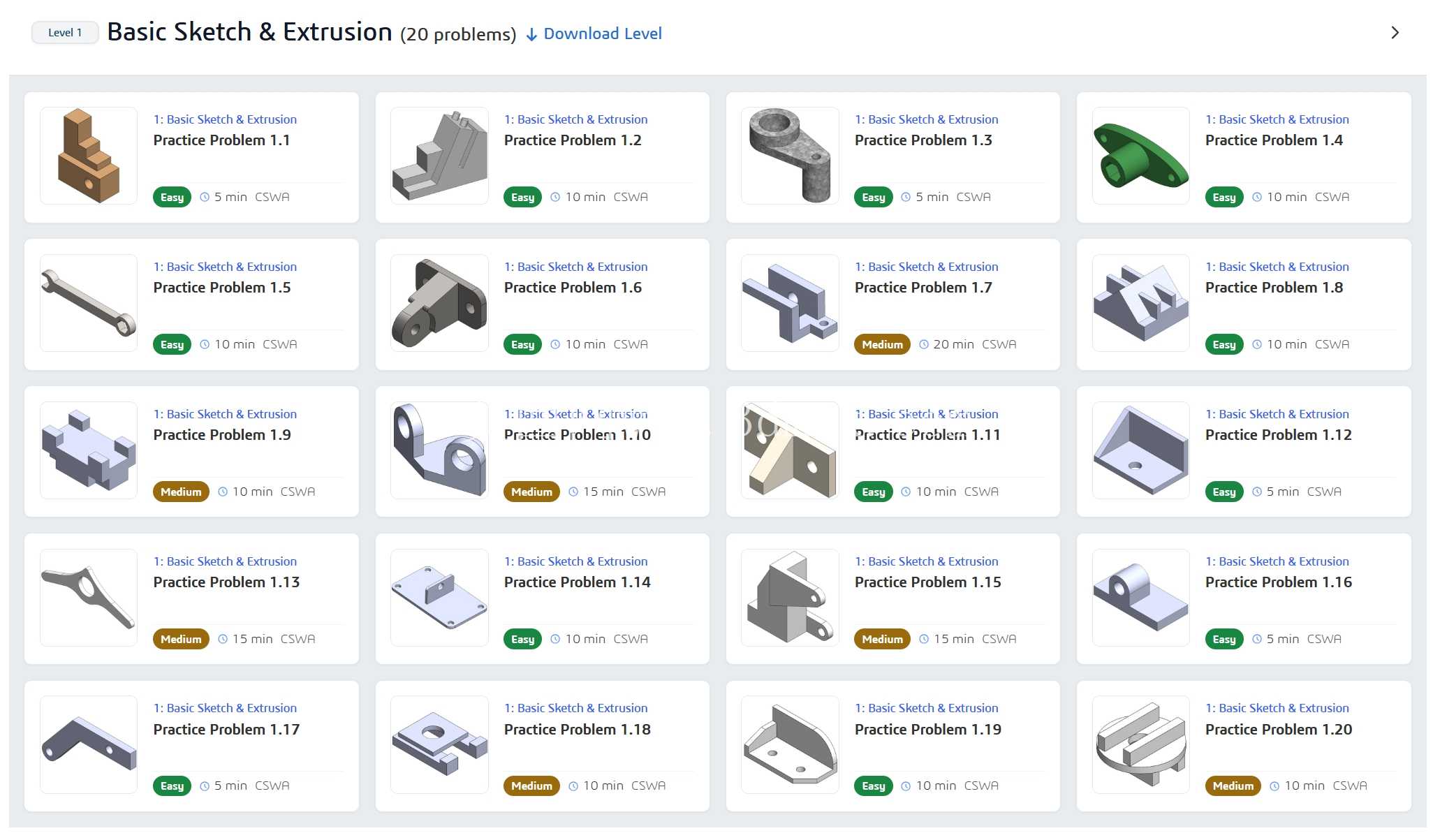

SolidWorks一级基础草图拉伸练习实例集

这套练习实例围绕机械设计入门阶段的核心建模能力搭建，覆盖从简单块体、轴类连接件到异型支架、安装座等二十类常见机械基础零件形态，所有实例均围绕2D草图绘制与基础拉伸特征操作展开，完全匹配刚接触三维建模的从业者夯实基础能力的训练需求。在实际的汽车冲压模具设计场景中，这类基础拉伸特征是构成模具上下模座、安装垫板、定位块、压料板等核心结构件的最基础建模单元，哪怕是复杂的曲面冲压件模具，其模架部分、紧固件安装位、定位结构也都离不开精准的草图绘制与拉伸特征构建，很多新手在实际项目中出现的装配干涉、安装孔位偏差、结构强度不足问题，追根溯源都是基础草图约束不到位、拉伸特征的终止条件选择错误导致的，这套练习正是针对这类常见工程问题设计的训练内容。从设计思路来看，每个练习实例都遵循实际工程建模的逻辑顺序：先确定零件的主基准面，绘制核心轮廓草图时严格遵循工程图的尺寸标注逻辑，对草图添加完全定义的几何约束，避免出现过定义或欠定义的浮动线条，再根据零件的实际功能选择拉伸的深度方向、终止条件，比如带安装孔的支架类零件，会先拉伸主体结构再通过切除拉伸生成安装位，轴类连接零件则会在草图阶段就绘制好截面的键槽轮廓再一次性拉伸成型，完全贴合实际工作中的建模流程，而非脱离生产的纯几何绘图练习。从外形尺寸与安装边界来看，所有练习零件的尺寸比例都参考了实际工业场景中的常用零件规格，比如小型安装支架的安装孔间距控制在10mm到15mm的常用规格范围，连接轴类零件的直径与长度比例符合通用机械零件的设计规范，练习过程中需要注意的拉伸拔模角度、薄壁特征设置等细节，也都对应了实际冲压模具零件中让位槽、减重孔、安装凸台的结构设计要求。在设备实际用途层面，这类基础建模能力是所有三维结构设计工作的基石，不管是从事汽车冲压模具设计、通用机械零部件设计还是自动化设备结构设计，草图绘制的精准度、拉伸特征的运用熟练度直接决定了后续复杂特征构建的效率与模型的可编辑性，很多成熟工程师在快速方案评审阶段，也会用基础拉伸特征快速搭建整机的结构布局，验证各部件的安装空间是否存在干涉，这时候扎实的基础建模能力就能大幅提升方案迭代的效率。练习过程中需要特别注意草图的几何约束逻辑，比如对称结构要优先添加对称约束，同轴的圆弧结构要添加同心约束，平行的边线要添加平行约束，不要完全靠尺寸数值来固定草图，这样的建模习惯在后续修改设计方案时，能大幅减少特征报错的概率，这也是很多新手容易忽略的工程细节。另外，不同拉伸终止条件的适用场景也在练习中有所覆盖，比如给定深度适用于已知尺寸的结构块，成型到一面适用于贴合其他零件表面的安装位，两侧对称拉伸适用于以基准面为中心的对称结构，这些操作细节在实际的模具设计工作中每天都会用到，通过这二十个实例的反复训练，能让从业者形成肌肉记忆般的操作习惯，避免在实际项目中因为基础操作不熟练拖慢整体设计进度。
