对称杠杆臂拉伸结构练习建模作品

在汽车冲压模具的周边辅助机构里，这类对称杠杆臂属于典型的传力小构件，日常会用在冲压线的料端定位、小型斜楔的复位驱动、板料托料架的铰接支撑点位上，别看零件体量不大，整套冲压工装的动作连贯性往往就卡在这类小零件的尺寸精度上——要是铰接孔同轴度偏了0.1mm，连续冲压几十次之后就会出现卡滞、复位不到位的问题，直接导致板料定位偏差，产生批量废件。

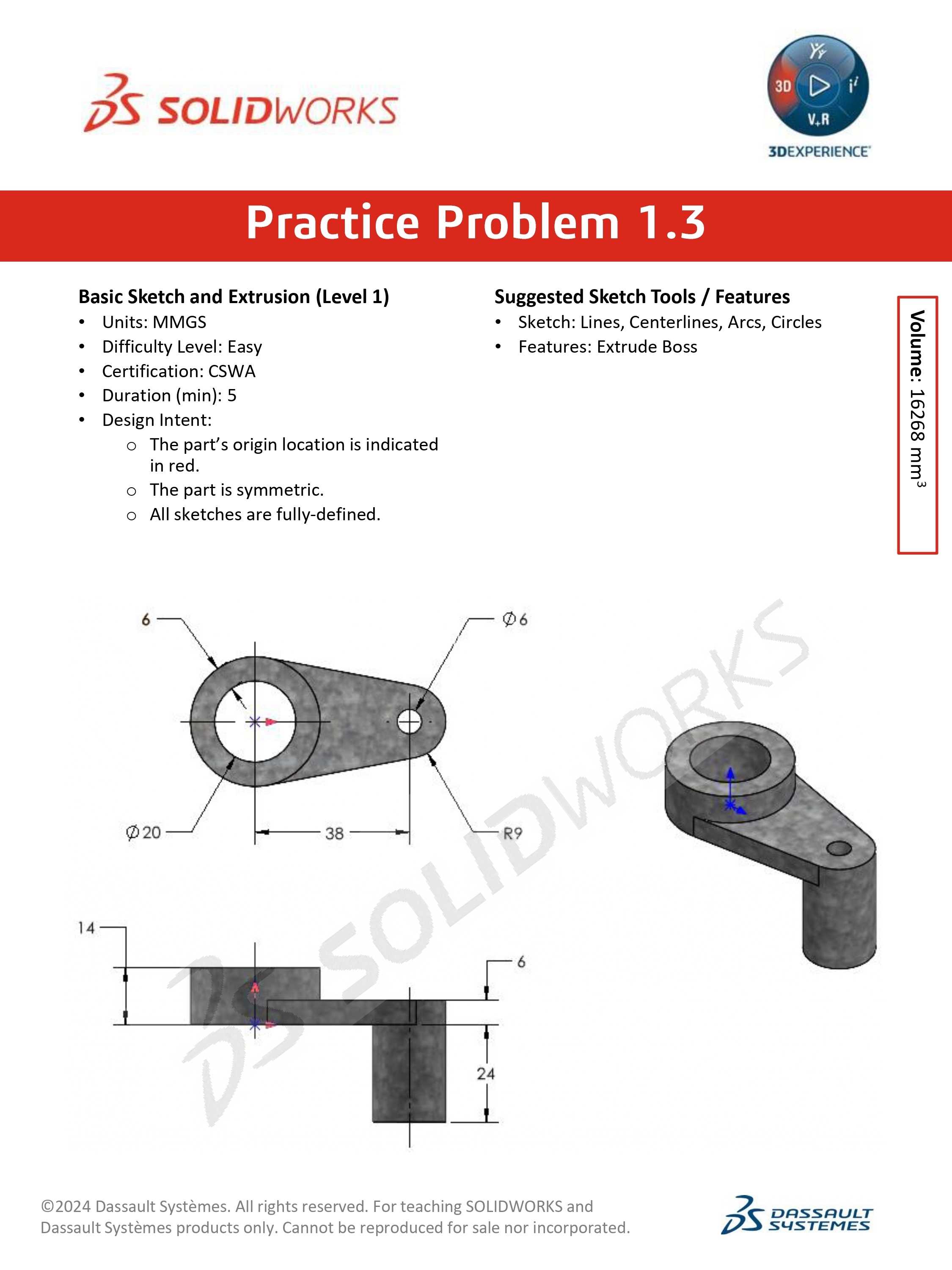

做这个零件的建模思路，核心是抓对称基准，先把过两个孔中心的中心线作为全局草图基准，所有尺寸都从这条基准出发标注，能避免后期改图的时候出现尺寸链混乱。整个零件的主体是环形基座，大孔直径20mm，是整个杠杆的铰接回转中心，安装的时候会穿过定位销轴，固定在模具的安装立板上，所以这个孔的内壁粗糙度、圆柱度要求都不低，建模的时候要注意这个面是后续工程图里标注形位公差的核心基准。从环形基座延伸出去的长臂末端，是直径6mm的小安装孔，这个孔是用来连接驱动杆或者复位弹簧的，两个孔的中心距控制在38mm，这个中心距直接决定了杠杆的传动比，要是尺寸做短了，驱动行程不够，斜楔就回不到位；做长了又会出现过行程，撞坏模具的刃口。

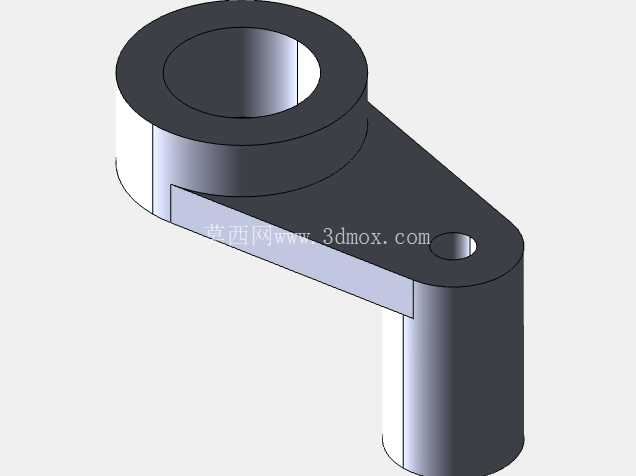

结构上最容易被新手忽略的是底部的拉伸凸台，从大孔下侧延伸的凸台厚度是6mm，整个环形主体的厚度是14mm，凸台向下伸出的总高度是24mm，这个凸台不是多余结构，是用来卡在安装立板的限位槽里的，防止杠杆在回转的时候出现轴向窜动，很多新手建模的时候会直接把整个零件拉成等厚度，做出来的件装上去一动作就晃，根本没法用。长臂的侧边做了圆弧过渡，没有尖锐棱角，一方面是避免冲压车间装配的时候割伤工人，另一方面是减少应力集中，毕竟杠杆在频繁往复摆动的时候，直角拐角处很容易出现疲劳裂纹，尤其是冲压设备每分钟几十次的往复频率，应力集中的位置用不了多久就会断。

建模的时候先画主视图的草图，把两个孔的中心位置定死，画外轮廓的时候注意长臂和环形基座连接的位置是相切过渡，不能有拐点，不然拉伸出来的面会有棱线，后续做有限元分析的时候应力计算会不准。草图全部定义完之后先拉主体14mm的厚度，再单独画凸台的轮廓，从主体下表面向下拉伸24mm，这里要注意凸台和主体的结合面要做完全重合，不能有缝隙或者重叠面，不然导成STEP格式给加工中心编程的时候，会出现面破碎的问题，编程师傅还要手动补面，耽误加工进度。

实际装配的时候，这个零件的安装边界要卡准：大孔的销轴要和安装面垂直，偏差不能超过0.05mm，小安装孔连接的驱动件要和杠杆在同一个回转平面里，不然会出现别劲的情况。零件的总长度方向就是两个孔中心距加两端的外圆余量，总高度方向是从凸台最底端到主体上表面的38mm，宽度方向就是主体的厚度14mm，安装的时候要给杠杆的回转留出足够的空间，周围不能有干涉的模具零件，尤其是长臂摆动的轨迹范围内，不能布置螺栓或者其他突出结构，不然动作的时候会撞件。

这类零件虽然结构不复杂，但是是机械结构里最典型的拉伸类零件练习案例，把这个件的建模逻辑摸透，后续做冲压模具里的各类安装支架、连接摆臂、定位压块都能快速上手，核心就是先找对称基准、定核心安装孔的位置、再补连接轮廓、最后做功能凸台，每一步的草图都要完全定义，不能有欠定义的尺寸，不然后期改参数的时候整个模型会乱飞，不符合工程实际的建模要求。
