汽车冲压带凸台定位安装基座结构

在汽车覆盖件与结构件的冲压生产线上，这类带凸台的安装基座是冲压模具上极为常见的功能构件，主要承担工序件定位、辅助支撑以及模具功能模块安装固定的作用，直接影响冲压作业过程中工件的定位精度与模具运行的稳定性。从实际应用场景来看，这类构件多布置在冲压模具的下模座对应工位，既可以作为单工序模中毛坯的粗定位支撑，也能在级进模的多工位传递流程中，为条料的步距进给提供侧向或高度方向的限位基准，部分同结构的基座还会配套安装检测元件，实时反馈工位上工件的到位状态，避免误冲、叠冲等生产事故。

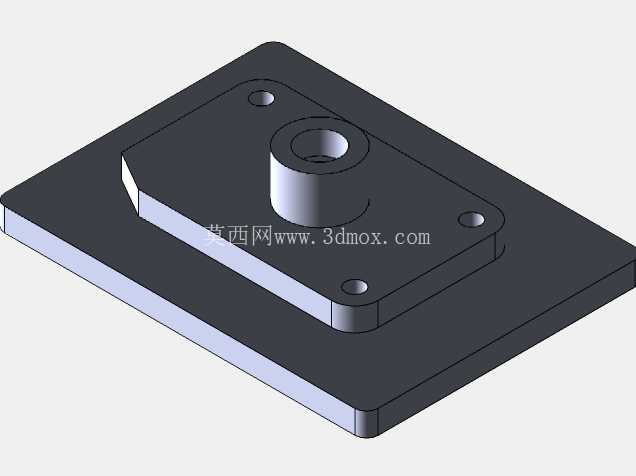

从功能特性上看，该基座采用板体加中心凸台的组合结构，底部的方形安装板通过四个角位的沉头孔实现与模座的刚性连接，沉孔设计能够保证螺栓安装后端面不突出板体表面，不会对后续工件放置、废料滑落造成干涉；中心的带孔凸台是核心功能部位，内孔可穿入定位销或者导正销，与冲压件上的预冲孔配合实现精准定位，凸台的高度根据对应冲压工序的材料厚度、定位深度需求设计，既保证定位销有足够的插入深度防止工件窜动，又不会因为凸台过高影响工件的取放操作。板体一侧的切角结构并非随意设计，是为了避让模具上相邻的斜楔机构或者送料机械手的运动路径，避免模具合模或者送料过程中发生结构干涉，这类细节设计在冲压模具的结构排布中十分关键，很多新手建模时容易忽略相邻构件的运动包络，最终导致实际装配时出现干涉问题。

设计这类安装基座时，首先要结合所在工位的受力情况选定材料，常规无强冲击的定位场景下选用45号钢调质处理即可，若需要承受较大的卸料冲击力或者频繁的工件摩擦，则要选用合金工具钢并对凸台表面做淬火处理，提升表面耐磨性。尺寸链的校核是设计过程中的核心环节，安装板的外形尺寸要匹配模座上的安装空间，四个安装孔的孔位公差要控制在±0.02mm范围内，保证与模座上的预加工螺纹孔精准对位；中心凸台与安装板的垂直度公差要控制在0.01mm以内，否则穿入的定位销会出现倾斜，导致工件定位偏差，直接影响冲压件的尺寸精度；凸台内孔与定位销的配合公差一般选用H7/h6的间隙配合，既保证定位销拆装方便，又不会因为配合间隙过大影响定位精度。

从安装边界来看，该基座安装时需要保证安装板底面与模座表面完全贴合，安装前要清理模座表面的铁屑、油污等杂质，避免因为杂物垫起导致基座安装倾斜；凸台的上端面要做R0.5的圆角处理，防止工件放置时被锐边刮伤，尤其是汽车外覆盖件的冲压生产中，任何表面的锐边都可能造成工件表面出现压痕、划伤，直接导致零件报废。另外，这类基座在模具维护时需要定期检查凸台的磨损情况以及安装螺栓的紧固状态，若凸台表面磨损量超过0.1mm就要及时更换或者修复，否则定位精度下降会造成批量冲压件的尺寸超差；安装螺栓要选用12.9级的内六角圆柱头螺栓，按照规定的扭矩拧紧，防止冲压过程中螺栓松动导致基座移位。

在建模过程中，这类结构要注意特征的先后顺序，一般先绘制安装板的草图，拉伸生成基础板体后再绘制凸台的轮廓，凸台与板体的连接处要做适当的圆角过渡，避免应力集中，因为冲压过程中反复的冲击力会在直角连接处产生应力集中，长期使用容易出现开裂问题。四个安装沉孔的深度要匹配所选螺栓的头部高度，保证螺栓头部完全沉入沉孔内，不会突出板体表面；板体的切角尺寸要根据相邻机构的运动包络来确定，一般要预留至少2mm的安全间隙，避免因为加工误差、装配误差导致运动干涉。这类结构看似简单，却是冲压模具中不可或缺的基础功能构件，每一处尺寸、每一个工艺细节都直接关联到模具的实际使用效果与冲压生产的稳定性，需要设计人员结合实际生产场景反复校核，不能仅凭经验随意绘制。
