汽车冲压模具用导向安装基座结构

在汽车覆盖件冲压生产线上，这类导向安装块属于模具本体的核心定位承载构件，主要布置在上下模座的导向配合区间，承担滑动导向副的安装基准、冲压过程侧向力承载、模具开合行程导向限位的多重作用，区别于普通的模座垫块，这类构件直接决定了冲压过程中凸凹模的对位精度，一旦安装基准出现偏移，会直接导致冲压件拉延起皱、冲孔偏位、刃口啃伤等批量质量问题，在高速冲压工位上，这类构件的刚性与配合精度还会直接影响连续冲压的节拍稳定性。

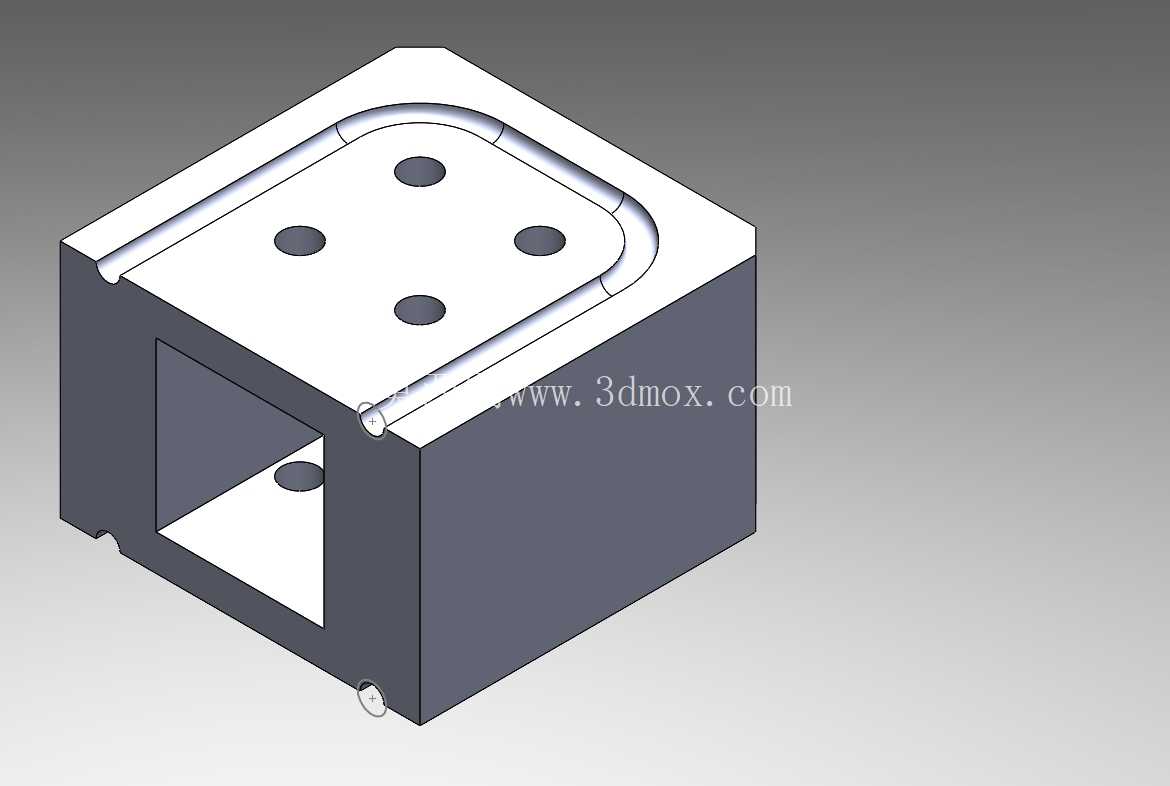

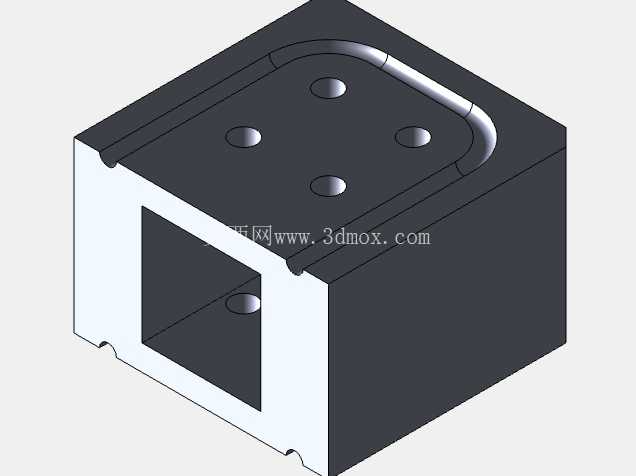

从结构设计逻辑来看，该构件采用整体方块式本体设计，本体上平面开设四个对称分布的沉头安装孔，用于通过内六角螺栓将构件整体锁紧在模座的安装基面上，沉孔深度经过精确计算，确保螺栓锁紧后头部完全没入构件平面以下，不会干涉上部导向副的滑动行程；上平面边缘加工出U型内嵌槽道，槽道的圆角过渡经过粗糙度优化，用于嵌装导向耐磨板或者滑动导槽的配合件，槽道的侧壁平行度公差控制在0.02mm以内，保证导向滑动过程中不会出现卡滞、偏磨的问题。构件正面开设方形贯通空腔，一方面是为了减轻构件整体重量，降低模座的附加载荷，另一方面空腔内壁可以作为辅助定位面，配合模具内部的退料机构行程避让，避免冲压过程中退料板上下运动时与安装块发生运动干涉，空腔边角处都做了清根处理，避免热处理过程中出现应力集中导致的开裂问题。

从安装边界来看，该构件的外形为规整立方体，底面为全平面加工，表面粗糙度达到Ra1.6，与模座安装面完全贴合，安装时不需要额外加装调整垫片，依靠四个安装孔的位置精度即可完成定位；构件的侧向立面都做了直角精磨处理，相邻面的垂直度公差控制在0.015mm/100mm范围内，既可以作为安装时的找正基准，也可以在多块导向安装块并排布置时，依靠立面贴合完成组合定位，不需要额外加工定位销孔。构件底部边角处开设的小型避让缺口，是为了避开模座表面的拼接焊缝或者凸起的铸造圆角，保证安装时底面能够完全贴合，不会出现虚装导致的受力倾斜。

在实际工况适配性上，这类导向安装块的材质一般选用45号钢或者Cr12MoV合金工具钢，整体经过调质处理后，安装面与槽道配合面做高频淬火，硬度达到HRC45-50，既保证整体的韧性，不会在承受冲压侧向冲击时发生断裂，又保证配合面的耐磨性，延长模具的维护周期。设计时特意将滑动配合的槽道设置在构件本体的上半部分，让受力点尽量靠近安装基面，降低螺栓承受的倾覆力矩，避免长期冲压震动导致螺栓松动；U型槽道的端部做了圆弧过渡，没有尖锐棱角，避免导向件滑动到端部时出现应力集中导致的槽口崩裂。贯通式的空腔设计还为模具内部的冷却管路、气路管线留出了穿行空间，不需要在模座上额外加工管线通道，简化了整副模具的气路、水路布置难度，在多工位连续冲压模具上，这种带空腔的导向安装块还可以兼作传感器的安装基座，在空腔内部安装到位检测传感器，实时监测导向副的滑动行程与位置偏差，提前预判模具异常，避免设备带故障运行导致的模具损坏。

从建模细节来看，该结构的所有安装孔位都做了倒角处理，避免螺栓装配时刮伤螺纹，槽道内部的圆角与安装孔的沉头深度都做了参数化关联，修改整体尺寸时可以同步调整配合参数，不需要逐个特征重新绘制；构件的所有非配合面都保留了合理的加工余量标注，方便生产加工时区分粗加工、精加工工序，降低不必要的加工成本。这类导向安装块属于冲压模具的标准化衍生构件，可以根据不同模座的安装尺寸、导向副的规格调整整体长宽高尺寸与孔位分布，不需要重新做整体受力校核，只需要验证安装孔的间距与槽道的配合尺寸即可，能够大幅缩短模具的设计周期，在汽车冲压模具的批量生产与旧模改造项目中，这类结构的复用率非常高，只需要调整少量尺寸参数即可适配不同吨位的压力机、不同规格的冲压模具导向需求。
