北美120vac规格带线排插电源板结构设计

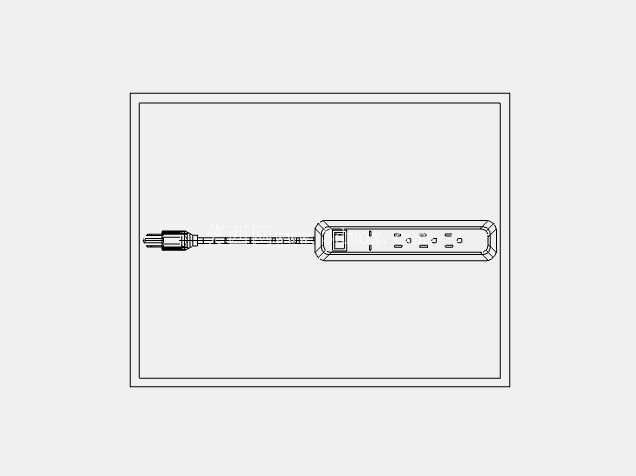

在低压配电末端取电场景中，这类适配北美120vac供电规格的带线电源板，是工位临时供电、设备外接取电、民用场景拓展供电接口的核心配件，其结构设计的合理性直接决定取电安全性、使用便捷性与长期可靠性。从结构设计逻辑来看，这款电源板采用长条形一体化壳体布局，整体轮廓做了全周圆角处理，既避免锐边磕碰造成的使用损伤，也能在壳体注塑成型时优化熔体流动路径，减少填充缺料、应力集中导致的壳体开裂风险。壳体沿长度方向排布多组兼容北美NEMA规格的插孔单元，每组插孔的相位、零线、接地极孔位严格遵循北美安规标准的间距要求，孔位之间的绝缘筋条高度不小于3mm，能有效避免异物搭接造成的极间短路风险，同时插孔内部的弹片夹持结构采用倾斜角设计，插头插入时的夹持力控制在30N-50N区间，既保证插头插入后不会因轻微拉扯松脱，也不会因夹持力过大造成插拔困难。电源线从壳体长度方向的一端引出，出线位置做了双层防弯折结构，内层是与壳体一体成型的锥形护线套，外层包裹软质PVC应力缓释套，能承受超过10000次的90度弯折测试而不出现线芯断裂、护套破损的问题，适配日常使用中电源线频繁拉扯、弯折的工况。壳体内部的导电排采用一体化铜带冲压成型，摒弃传统导线逐点焊接的结构，铜带厚度选用0.6mm的锡磷青铜材质，导电率不低于85%IACS，既能降低满负载运行时的温升，也能保证长期使用后的弹片弹性不发生衰减，避免接触电阻过大引发的过热隐患。铜带与电源线的连接位置采用铆压加点焊的双重固定工艺，铆接位置的拉脱力不低于100N，杜绝大电流工况下连接点虚接发热的问题。从安装与使用边界来看，这款电源板的整体宽度控制在60mm以内，厚度不超过35mm，既可以平放在工作台面、地面使用，也能通过背面的挂装孔固定在墙面、设备机架侧面，挂装孔的孔距遵循通用的墙面安装孔位标准，适配常规的自攻螺丝安装需求，不会出现孔位错位无法固定的问题。壳体的上下盖采用卡扣加超声波焊接的密封方式，拼接缝隙控制在0.1mm以内，能阻挡日常使用中的灰尘、泼溅液体进入壳体内部，适配车间、办公、居家等多场景的使用环境。在插孔布局设计上，相邻两组插孔的中心间距不小于42mm，保证大尺寸电源适配器插入时不会遮挡相邻插孔，提升接口的实际利用率，避免出现插孔预留充足但无法同时使用的设计缺陷。电源板端部的进线位置还设计了独立的线缆固定卡槽，电源线接入壳体后先通过卡槽做物理固定，再与内部导电排连接，即使外部电源线受到超过额定拉脱力的拉扯，受力点也会先作用在固定卡槽上，不会直接拉扯导电排连接点造成内部结构松脱。从实际应用场景出发，这类电源板在工业车间场景中，可用于测试工位的仪器供电、工装夹具的临时取电，其壳体采用阻燃V0级的ABS材质，750度灼热丝测试不起燃，能满足车间场景的防火安全要求；在办公场景中，可为桌面的电脑、外设、办公设备提供多接口供电，长条形的布局不会过多占用桌面纵深空间；在民用场景中，可适配家庭影音设备、小家电的供电拓展需求，圆角壳体设计也能降低家中孩童磕碰受伤的风险。设计过程中还需要考虑不同使用场景的温度适配范围，壳体材料的热变形温度不低于85摄氏度，在满负载长期运行、内部导电排温升达到40K的工况下，壳体不会出现软化变形的问题，低温环境下-20摄氏度时壳体材料的冲击强度保留率不低于70%，避免冬季低温环境下壳体脆裂。插孔的保护门结构采用独立弹簧复位设计，单孔插入时需要超过75N的推力才能打开保护门，能有效避免孩童误插单极金属件造成的触电风险，只有零火地极同时受力插入时，保护门才会同步开启，兼顾使用便捷性与安全防护性能。
