台式机DDR2规格内存条结构三维建模

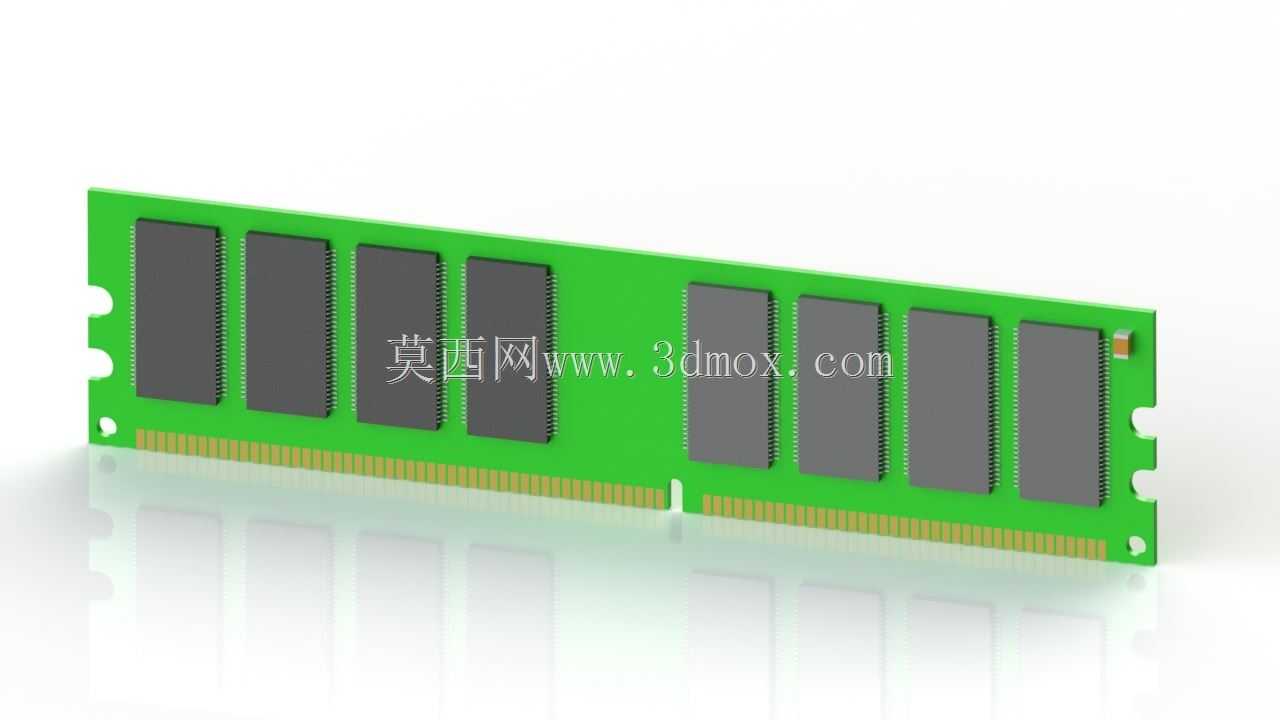

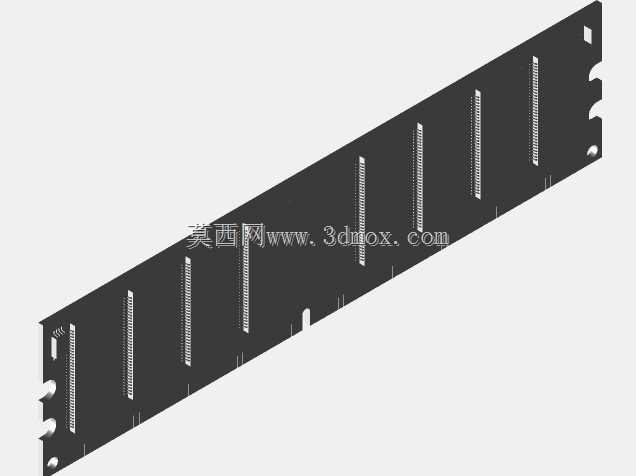

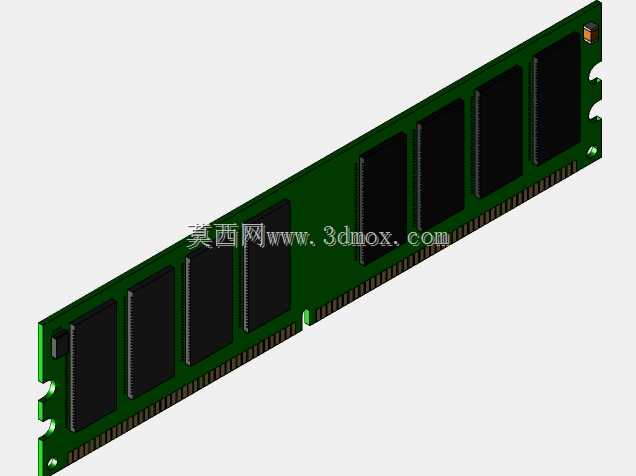

在台式计算机硬件组装、老旧工控机硬件维护以及计算机原理教学实训场景中，DDR2规格内存条是承担运行时临时数据交换的核心部件，其结构建模的精准度直接影响硬件装配干涉校验、教学演示动画制作的实际效果。建模过程中首先要匹配标准DDR2台式机内存的安装边界，PCB板长度严格遵循JEDEC标准规定的133.35mm尺寸，板身高度控制在30mm左右，板厚采用常规1.6mm的PCB板材厚度，确保模型导入装配环境后，能与标准DDR2内存插槽的卡位、防呆缺口完全对应，不会出现装配错位的问题。金手指部分的建模需要重点关注触点分段与防呆缺口的位置，DDR2内存的金手指区域靠近中部位置设置有不对称的防呆缺口，建模时要精准还原缺口的宽度与位置，区分开与DDR、DDR3代内存防呆结构的差异，避免出现代际混淆，同时金手指表面的分段触点要按照实际引脚间距均匀排布，还原接触端的倒角细节，模拟实际插拔时的导向结构。板载的内存颗粒建模要还原贴片元件的布局特征，八颗存储颗粒均匀排布在PCB板的正反两面（单面展示时呈现正面四颗的布局），颗粒本体的尺寸采用常规TSOP封装的规格，边角做微小的倒角处理，还原贴片元件焊接后的真实形态，颗粒表面的标识区域做平整化处理，保留元件的立体感而不额外添加冗余的丝印细节。PCB板上的周边元件也要做简化还原，包括板端的贴片电容、电阻以及SPD芯片，这些小元件按照实际主板布线的布局位置排布，不需要还原内部电路结构，仅保留外形轮廓与安装位置，保证整体外观的还原度。板身两端的固定卡扣缺口是建模时容易忽略的细节，缺口的弧度与深度要匹配标准内存插槽的卡扣结构，确保模拟内存安装时，卡扣能刚好卡入缺口完成固定，还原实际硬件安装的锁定逻辑。建模时整体采用实体建模方式，将PCB板、内存颗粒、金手指、周边贴片元件拆分为独立的零件特征，方便后续做装配拆解演示，也能支持不同材质的单独渲染，比如PCB板的阻焊层绿色质感、金手指的金属镀金质感、内存颗粒的哑光黑塑料质感都能单独赋予材质，提升渲染展示的真实感。这类内存模型除了用于硬件装配教学，还可用于老旧设备升级改造时的空间校验，比如在紧凑型工控机箱内加装扩展内存时，可提前导入模型核对内存与周边CPU散热器、机箱走线架的间隙，避免实际采购安装后出现空间干涉无法装配的问题。
