带G型灯泡切口的预弯金属板组装模块

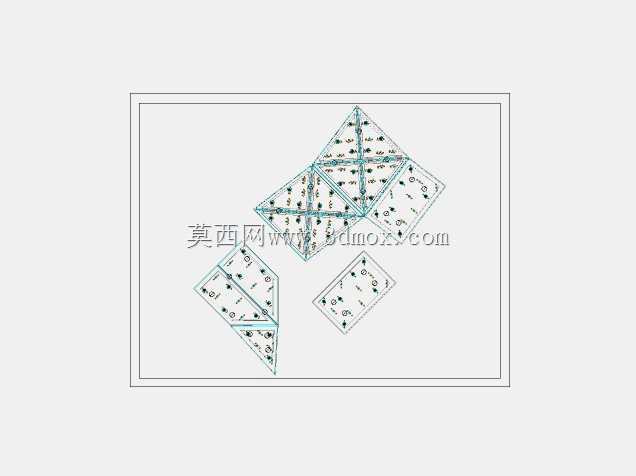

　　在工业照明、商业空间照明的现场安装场景中，这类预弯金属板组件是支撑G型灯泡安装的核心结构载体，区别于常规平板式安装支架，其预弯折边的结构设计直接决定了灯泡安装后的受力稳定性与空间排布合理性。从实际工程应用来看，这类组件常被用于模块化照明阵列的组装环节，比如商超吊顶的嵌入式照明组、工业厂房的分区照明模块、展陈空间的定向照明单元，都需要依靠这类预弯成型的金属板来完成多组灯泡的定位固定，避免后期使用过程中因板材形变导致的灯泡移位、接线松脱等问题。

　　设计这类组件时，首先要考虑的是G型灯泡的安装切口匹配度，切口的位置精度直接影响灯泡的装配顺畅度，切口边缘的翻边处理是设计中的关键细节——如果仅做直切处理，金属板的锐边很容易在安装时划伤灯泡绝缘层，甚至割破接线外皮造成短路隐患，因此在三维建模阶段就需要对切口边缘做0.8mm的小圆弧翻边处理，既强化了切口位置的结构强度，也能起到绝缘防护的作用。预弯角度的设定并非统一数值，而是根据照明模块的排布角度做差异化设计，从模型的排布结构能看到，不同板块的弯折角度对应了不同的光线投射方向，部分板块的37度弯折角是为了实现光线的交叉补光，避免单灯照射产生的明显阴影区，另一部分板块的90度弯折则是作为模块的侧边支撑，承担整个组装模块的侧边受力，在安装时可以直接卡入吊顶的龙骨卡槽内，减少额外的固定连接件使用。

　　从安装边界来看，单块预弯金属板的厚度控制在1.2mm，这个厚度是兼顾结构强度与轻量化的平衡值——如果厚度低于1mm，板块在多灯安装后会出现中部下挠的形变，长期使用后弯折处会产生金属疲劳裂纹；如果厚度超过1.5mm，不仅会增加整个模块的自重，给吊顶龙骨带来额外负载，也会提升预弯加工的难度，弯折处的回弹量会大幅增加，难以保证角度精度。整个组装模块拼接完成后的外轮廓尺寸控制在600mm见方的范围内，刚好适配常规矿棉板吊顶的单块板材安装位，不需要对吊顶龙骨做额外裁切改造，现场安装时只需要将拼接好的模块整体卡入预留位，完成接线即可固定，大幅降低现场施工的工作量。

　　板块之间的拼接采用无焊点的卡扣式设计，在每块板的弯折边位置预留了对应的卡扣槽与定位凸点，组装时不需要焊接设备，只需要通过手工按压就能完成板块之间的拼接固定，这种设计一方面是为了降低组装环节的工艺成本，避免焊接产生的热形变导致板块角度偏移，另一方面也方便后期的维护更换，单块板块出现损坏时不需要拆解整个模块，只需要替换对应板块即可。在结构受力的设计上，每块预弯板的弯折处都做了加强筋压型，加强筋的宽度为5mm，深度为1.5mm，沿着弯折边的走向布置，能够将单块板上3个G型灯泡的重量均匀分散到相邻的拼接板块上，避免单点受力过大导致的板块变形。

　　实际选型使用时需要注意，这类预弯金属板组件的表面处理采用静电喷塑工艺，喷塑层厚度控制在60-80μm，既可以满足室内使用的防锈需求，也不会因为涂层过厚影响卡扣的拼接精度，切口位置的喷塑层需要做均匀覆盖，不能出现金属基材裸露的情况，避免长期使用后出现锈蚀扩散的问题。在三维建模过程中，所有的弯折位置都预留了0.2mm的工艺回弹补偿量，确保钣金加工后实际弯折角度与设计值的偏差控制在0.5度以内，拼接后的整体平面度误差不超过1mm，保证多组灯泡安装后处于同一设计平面上，光线投射的角度偏差不会超过设计要求的范围。这类模块化的组装结构相比传统的焊接式照明支架，零件通用率达到85%以上，不同角度的板块可以根据照明需求灵活组合，既可以拼成菱形的定向照明阵列，也可以拼成矩形的泛光照明单元，适配不同场景的照明布局需求，不需要重新开模制作支架，大幅缩短了照明项目的设计与生产周期。
