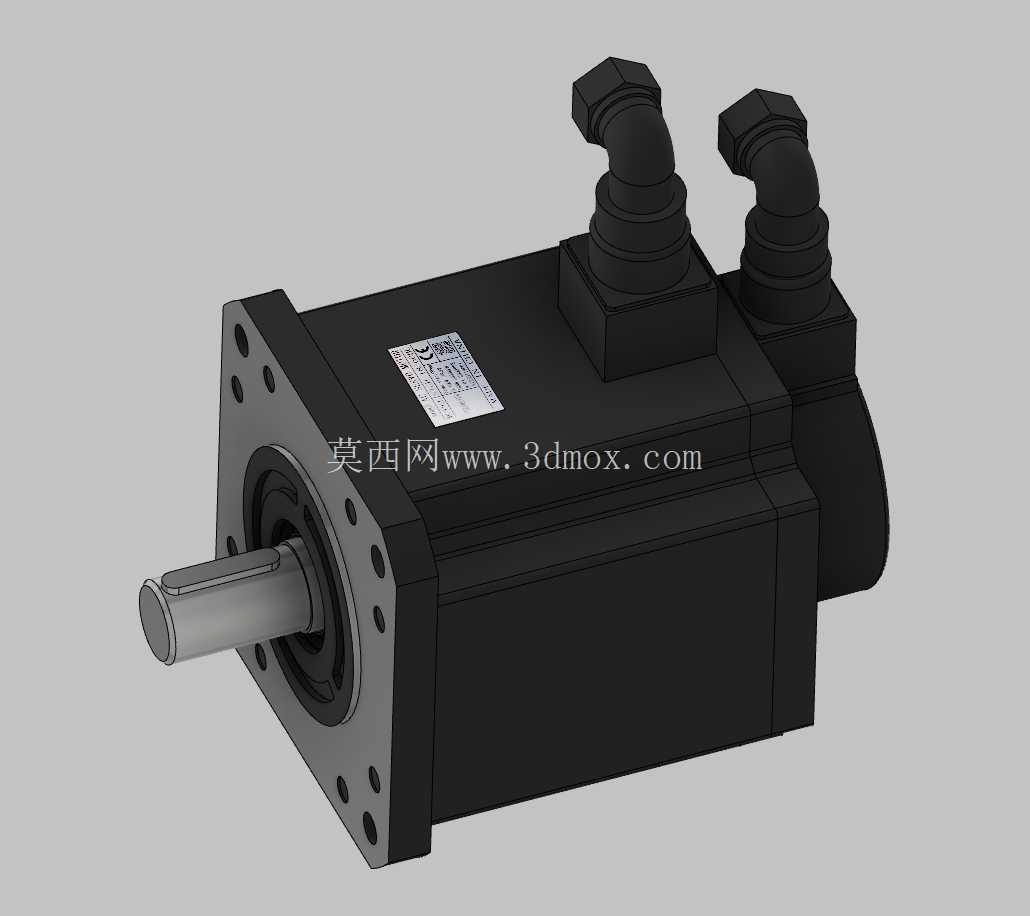

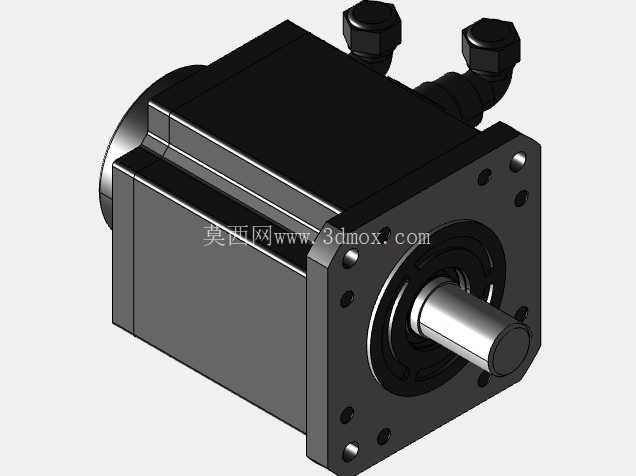

3700W伺服电机高精度三维结构设计

在自动化生产线、数控机床、工业机器人这类对动力输出精度、响应速度有严苛要求的场景里，伺服电机的结构合理性直接决定整套设备的运行稳定性，本次完成结构建模的3700W功率段伺服电机，正是面向中重载工业驱动场景开发的核心动力部件。从实际选型适配的角度看，这个功率段的伺服电机刚好覆盖了大部分中负载自动化设备的动力需求，既不会像小功率伺服那样在持续负载下出现扭矩不足的丢步问题，也不会像大功率伺服那样带来安装空间冗余、成本过高的浪费，在数控加工中心的进给轴驱动、包装生产线的牵引辊驱动、工业机器人的关节动力输出场景里都有极高的适配性。

建模过程中首先梳理了伺服电机的核心功能逻辑：区别于普通异步电机，伺服电机需要实现位置、转速、扭矩的闭环控制，因此结构上必须预留编码器的安装腔体，本次建模将后端编码器舱与电机主体的同轴度公差控制在0.02mm以内，完全匹配实际加工中的装配精度要求，避免后续装配时出现编码器读码偏差导致的控制精度下降问题。定子与转子的间隙设计参考了行业成熟的0.35mm均匀气隙标准，建模时特意保留了气隙的结构空间，没有做一体化的简化处理，方便后续做电磁仿真的工程师直接调用模型进行参数校核。输出轴的轴伸尺寸按照通用伺服的安装标准设计，轴径、键槽尺寸完全适配市面主流的行星减速机、同步轮安装规格，不需要额外做转接法兰的二次设计，能大幅缩短设备开发时的选型适配周期。

从安装边界的维度看，模型完整还原了伺服电机的法兰安装面尺寸，包括安装孔的孔位分布、止口的配合公差、法兰面的平面度要求都和实物保持一致，安装孔的沉头深度也做了精准还原，避免选型时出现螺栓长度不匹配、止口配合错位的问题。电机外壳的散热筋结构没有做简化省略，筋条的高度、间距、排布方向都按照实际散热需求设计，横向排布的散热筋能配合设备端的冷却风道形成顺畅的散热通路，保证电机在额定转速持续运行时外壳温度不会超过绝缘等级允许的阈值。接线盒的位置设计在电机侧方45度位置，既不会和后端的编码器线缆形成干涉，也能适配顶部、侧方两种走线方向的设备布线需求，接线盒内部的端子排安装位、线缆密封格兰头的安装螺纹都做了细节还原，方便电气设计工程师直接在装配体里完成布线走向的模拟。

设计思路上没有做过度的外观美化，所有结构都围绕实际装配、运行的需求展开：转子部分的动平衡环结构做了独立建模，方便后续做动平衡仿真时添加配重参数；前后端盖的轴承室尺寸按照P5级精度轴承的配合公差设计，保留了轴承安装的挡圈槽、润滑脂加注通道的结构；电机尾部的制动单元安装腔体也做了预留，带抱闸版本的电机不需要重新修改主体结构，只需要在尾部加装制动模块即可完成变型设计，能覆盖垂直轴驱动这类需要断电制动的应用场景。

在实际设备集成的过程中，这个模型可以直接导入到整机装配体里做干涉检查，比如核对电机和安装座的配合间隙、输出轴和联轴器的配合长度、电机外壳和周边走线槽、防护板的安全距离，不需要设计师再根据样本尺寸手动绘制简化模型，能有效减少设计阶段的尺寸核对误差。模型的所有配合面都做了基准对齐，拆分了定子、转子、端盖、输出轴、编码器舱、接线盒等独立的零部件，既可以用来做整机的装配干涉校验，也可以用来做新员工的伺服电机结构培训教具，帮助刚入行的结构工程师快速理解伺服电机的内部构造和装配逻辑。针对不同安装场景的需求，模型还保留了脚座安装的接口预留，除了法兰安装形式外，只需要加装对应尺寸的安装脚座就能实现卧式安装，适配不同设备的安装空间要求。
