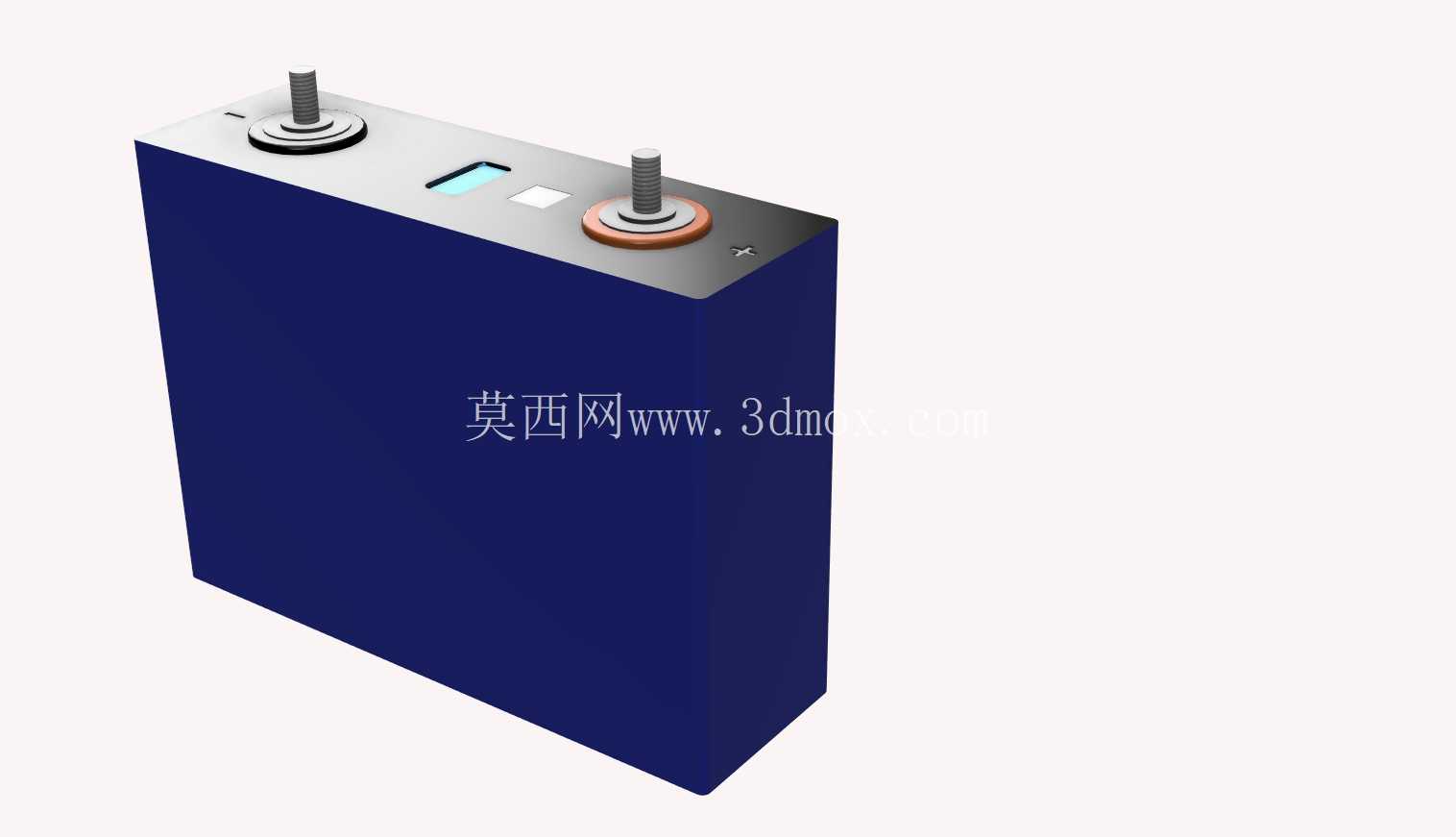

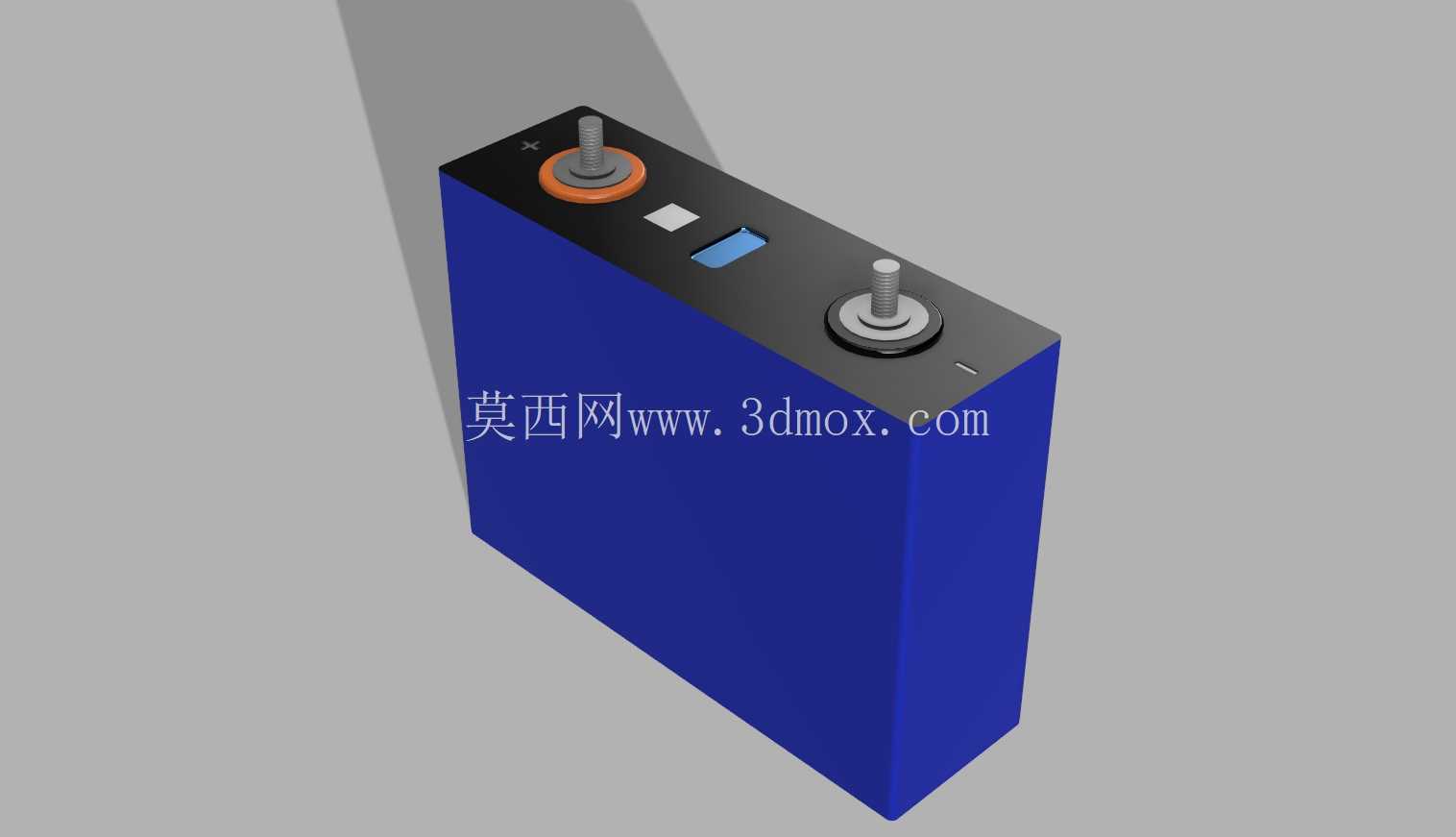

国轩102Ah磷酸铁锂方形储能电芯结构

这款方形磷酸铁锂电芯主要面向储能系统集成场景设计，可广泛应用于工商业储能柜、户用储能电站、电网侧调峰储能单元，也可适配低速电动车、通信基站后备电源等对循环寿命、安全性能要求较高的供能场景。作为储能系统的最小电能存储单元，该电芯承担化学能与电能相互转换的核心功能，充放电过程中通过锂离子在正负极材料间的嵌入脱嵌实现能量的存储与释放，磷酸铁锂化学体系本身具备热稳定性强、循环寿命长、原材料成本可控的优势，适配长周期运行的储能类项目需求。

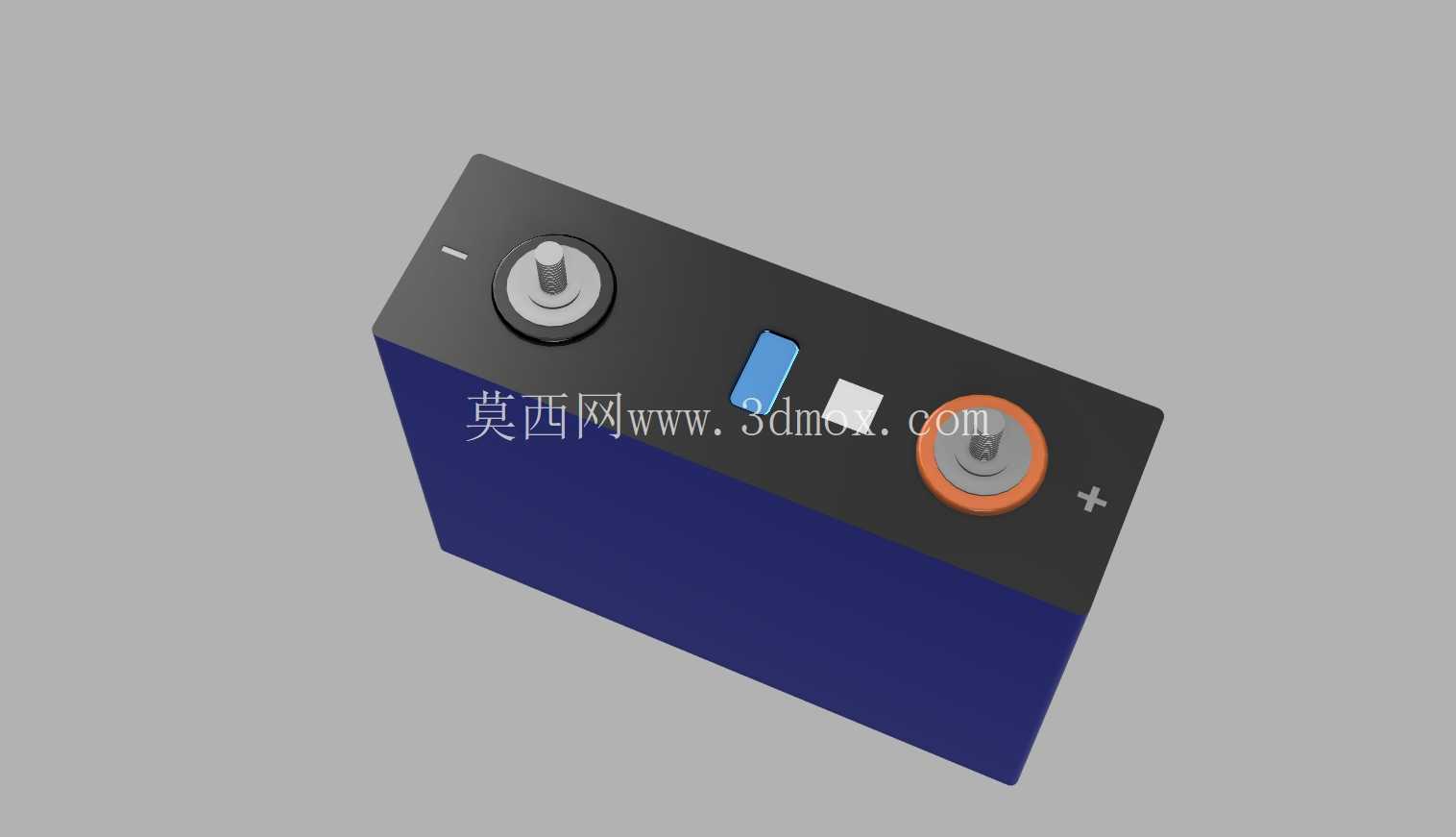

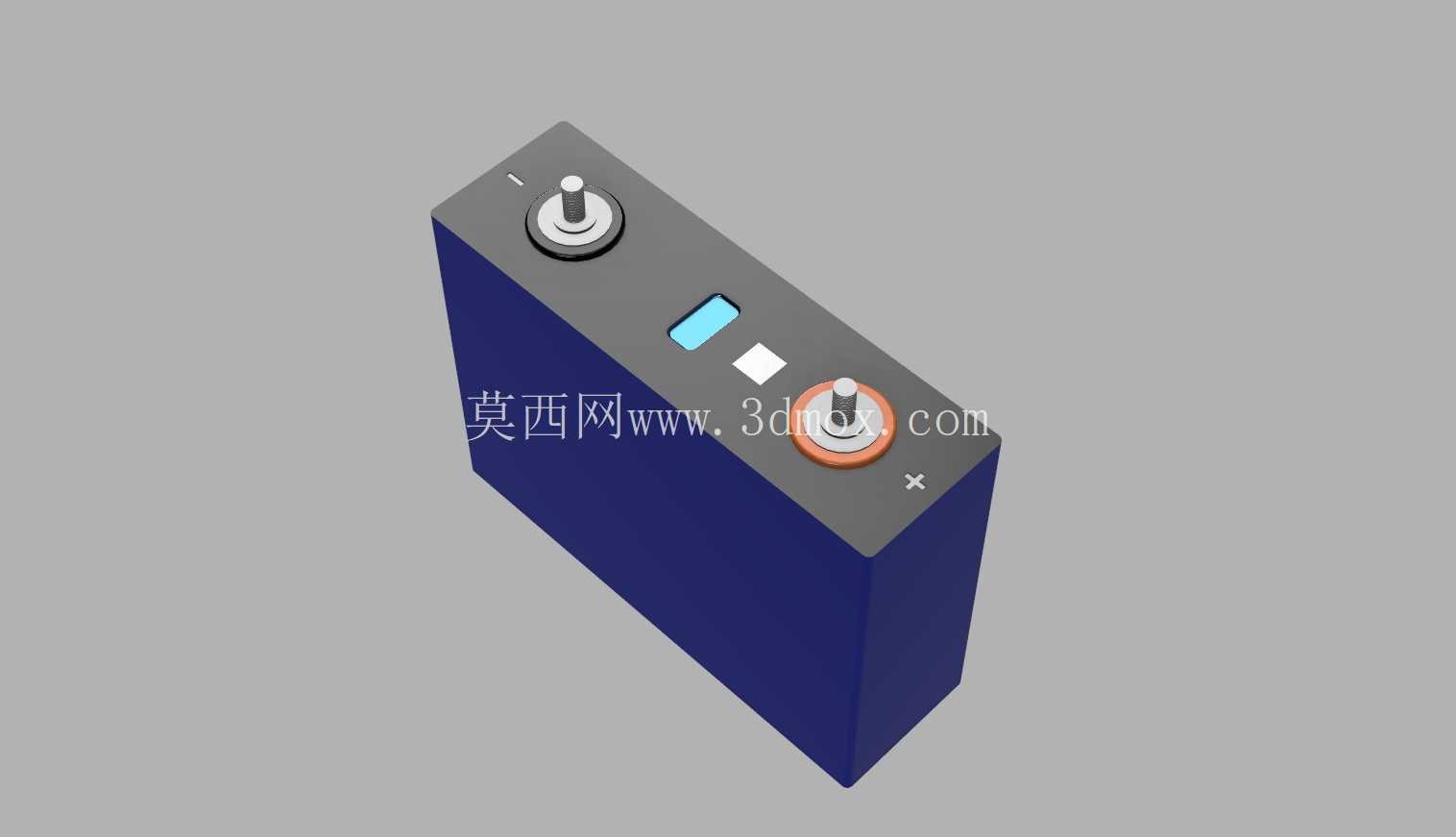

从结构设计层面来看，该电芯采用硬质铝壳作为封装主体，方形结构的空间利用率远高于同容量圆柱电芯，在成组过程中可通过侧面紧密排布减少模组内部的无效空隙，提升整个电池包的体积能量密度，降低Pack环节的结构件耗材成本。电芯顶部设置两个极性不同的焊接螺栓端子，区别于消费类电芯的镍片焊接极耳，这种螺栓式端子可直接通过铜排搭接实现串并联连接，无需额外的极耳转接工序，既降低了成组过程中的焊接工艺难度，也能有效减少连接部位的接触电阻，降低大电流充放电过程中的连接点发热风险，端子周边设置了绝缘防护结构，避免安装过程中工具误触造成的极间短路问题。顶面还预留了防爆阀的安装位置，当电芯内部因为过充、过流或者外部短路出现异常产气、内部压力升高时，防爆阀可定向泄压，避免电芯壳体发生爆裂，提升整个储能系统的运行安全性，顶面的小尺寸标识区域可用于喷印电芯编码、极性标识、参数信息，方便生产及运维过程中的信息追溯。

在安装边界设计上，该电芯的壳体侧面为平整直面，成组时可直接贴合导热垫或者液冷板安装，无需额外做结构适配，侧面的平面度公差控制在合理范围内，可保证换热界面的接触面积，提升电芯工作过程中的散热效率，避免局部热量堆积造成的电芯性能衰减不一致问题。电芯的整体高度、宽度、厚度尺寸适配主流的储能模组标准安装尺寸，可直接兼容现有成熟的储能模组框架结构，无需重新开模设计模组固定结构，缩短储能系统的开发周期。底部为平整支撑面，可直接放置在模组的底部支撑板上，配合侧面的结构胶粘接或者压条固定，即可实现电芯在模组内的可靠固定，可承受储能系统运输、安装及运行过程中的振动载荷，避免电芯移位造成的连接端子受力损坏。

设计过程中充分考虑了批量生产的工艺可行性，铝壳采用冲压拉伸成型工艺，壳体壁厚均匀，既保证了结构强度，也控制了壳体本身的重量占比，提升电芯的整体能量密度。顶盖与壳体的连接采用激光焊接工艺，焊接轨迹规整，可保证封装后的气密性要求，避免电解液泄漏影响电芯使用寿命。端子与顶盖之间采用绝缘密封结构，既保证极柱与壳体之间的绝缘性能，也可防止电解液从极柱安装部位渗出。在建模过程中，对电芯的所有外部结构特征都做了1:1还原，包括端子的螺纹规格、绝缘件的外形尺寸、防爆阀的安装位置、壳体的圆角过渡特征，结构工程师在做储能模组、电池包设计时，可直接调用该模型进行干涉检查、安装间隙校核、连接铜排的走向设计，也可基于该模型开展热仿真分析、结构强度仿真计算，提前验证成组方案的可行性，减少实物打样的迭代次数，缩短产品开发周期。

针对储能场景的长循环使用需求，该电芯的结构设计也预留了足够的膨胀空间，电芯在长期循环过程中会出现一定程度的厚度膨胀，方形铝壳的结构强度可承受一定范围内的膨胀应力，成组设计时只需在电芯之间预留合适的膨胀间隙，即可避免膨胀应力累积造成的电芯变形、性能衰减问题。端子的螺栓规格适配大电流充放电的载流要求，可满足储能系统1C甚至更高倍率的充放电需求，适配电网调峰场景下的快速功率响应要求。
