在低压配电系统的变压器、环网柜等一次设备设计中,进出线套管的选型与结构设计直接决定了设备的绝缘可靠性与安装便捷性,这款3英寸规格的8孔托盘式套管,正是针对1.2kV电压等级的户内、外配电设备开发的绝缘穿线构件。从实际应用场景来看,这类套管主要承担两个核心作用:一是作为带电导体穿过设备金属壳体时的绝缘隔离屏障,避免导体与接地壳体之间发生爬电、击穿故障;二是通过端部的托盘结构实现导体的定位固定,同时为外部接线端子提供稳定的安装基准,在油浸式变压器的低压侧出线、固定式开关柜的母线穿舱位置,这类结构的应用十分普遍。

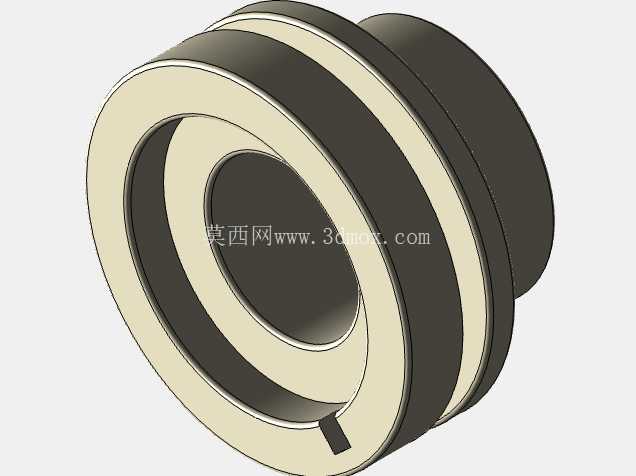

从结构设计逻辑来看,这款套管采用了多段阶梯式的同轴回转结构,主体绝缘材质选用陶瓷,充分利用陶瓷材料高介电强度、耐候性强、抗老化性能优异的特性,适配长期暴露在户外温湿度变化、油污粉尘环境下的使用需求。外层的金属嵌件与陶瓷本体通过高温烧结工艺实现紧密结合,避免不同材质热胀冷缩系数差异导致的结合面缝隙,杜绝潮气侵入绝缘内部引发的绝缘性能下降。端部的8孔托盘结构采用均匀圆周排布的安装孔位,孔位的节圆直径与同电压等级的标准接线端子尺寸完全匹配,安装时无需额外打孔适配,可直接通过螺栓实现端子与托盘的刚性连接,既保证了接线后的机械强度,也能让导体与套管的同轴度保持在合理公差范围内,避免安装偏斜导致的局部电场集中。
在安装边界的尺寸设计上,套管的穿舱段外径与设备壳体的标准开孔尺寸适配,安装时只需在壳体对应位置开出匹配的圆孔,将套管穿入后通过托盘端面的密封垫压紧即可完成固定,无需额外设计复杂的安装支架。套管的轴向长度经过精准核算,既保证了穿过壳体后两端的爬电距离满足1.2kV电压等级的安全规范要求,又不会因为长度过长导致设备内部的带电安全距离不足,同时阶梯式的外圆结构可以在安装时与壳体上的定位台阶配合,实现轴向位置的快速定位,减少现场安装时的调整工作量。陶瓷本体表面设计了多道环形凸起的伞裙结构,这些伞裙并非多余设计,一方面可以增加套管表面的爬电距离,在潮湿、凝露的环境下,避免表面形成连续的水膜导致沿面放电;另一方面,环形凸起也可以增强陶瓷本体的结构强度,在安装拧紧螺栓、接线端子受到外力拉扯时,分散应力集中,避免陶瓷本体发生脆裂。
从功能特性的细节来看,这款套管的中心通孔尺寸适配3英寸规格的低压母排或多股电缆穿过,通孔内壁做了光滑的圆弧过渡处理,避免穿线时尖锐的边角划伤电缆绝缘层。托盘端面上的8个安装孔采用沉孔设计,螺栓拧紧后头部不会突出托盘端面,既保证了接线端子安装后与托盘端面的贴合度,也避免突出的螺栓头造成局部电场畸变,同时沉孔结构也能对螺栓起到一定的定位作用,拧紧过程中螺栓不会发生偏移,保证连接力矩均匀分布在整个托盘端面上。陶瓷与金属结合的位置做了圆弧过渡的封胶处理,进一步阻断了潮气、腐蚀性气体进入设备内部的路径,在沿海高盐雾、工业重污染的使用场景下,也能保证长期的绝缘稳定性。
在三维建模的过程中,这类构件需要重点关注几个公差配合的细节:一是陶瓷本体与金属嵌件的结合面公差,需要预留烧结工艺的收缩量,保证烧结后金属嵌件的位置度符合安装要求;二是托盘上安装孔的位置度公差,必须控制在合理范围内,否则现场安装时会出现螺栓无法穿入、端子贴合不严的问题;三是各段阶梯外圆的同轴度公差,直接影响套管穿入壳体后的密封性能,如果同轴度偏差过大,会导致密封垫压缩量不均匀,出现密封失效的隐患。另外,建模时需要还原陶瓷表面的伞裙结构细节,这些结构不仅影响外观,更是绝缘性能设计的核心部分,不能为了简化模型而省略,否则后续做电场仿真分析时,得到的结果会与实际情况存在较大偏差,无法为结构优化提供准确的参考。
对于设备选型人员来说,选用这类套管时需要结合实际使用场景核对几个关键参数:首先是电压等级是否匹配,1.2kV的套管不能应用在更高电压等级的回路中,否则会出现绝缘击穿的风险;其次是托盘的安装孔位节圆、孔数是否与配套的接线端子匹配,避免出现安装干涉;最后是穿舱段的长度是否与设备壳体的厚度适配,保证安装后两端的爬电距离满足规范要求。而对于结构设计人员来说,在布置这类套管的安装位置时,需要预留足够的接线操作空间,保证套管周围的带电体与接地构件之间的安全距离符合低压配电设计规范的要求,同时要考虑套管安装后的受力情况,避免外部接线的重量全部由套管承担,必要时需要在母排或电缆位置增设额外的支撑构件,减少套管受到的机械应力,延长使用寿命。
