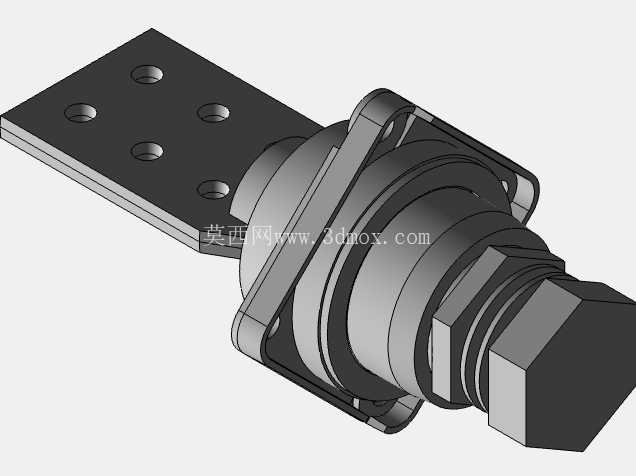

2英寸ANSI六孔托盘端子1.2kV套管结构

在配电系统的变压器与高压开关设备现场，套管作为载流导体穿过设备壳体的核心绝缘支撑部件，其结构合理性直接决定设备运行的绝缘可靠性与载流稳定性。这款适配1.2kV电压等级的2英寸ANSI标准套管，正是针对低压配电场景下紧凑安装、可靠绝缘的需求设计，其六孔托盘式端子结构，能够在有限的安装空间内实现导体的稳固压接，避免大电流工况下的端子松动、接触电阻过大问题。从实际应用场景来看，这类套管多用于户外柱上变压器、低压开关柜的进出线部位，既要承担穿过金属壳体时的对地绝缘作用，又要为外部母线提供可靠的连接接口，同时还要耐受户外环境下的温湿度变化、轻微振动以及长期带电运行的老化考验。设计过程中首先要匹配ANSI标准的安装开孔尺寸，2英寸的套管主体直径对应壳体上的标准安装法兰位，法兰盘上的定位孔位完全遵循ANSI套管的通用安装规范，能够直接替换同规格的老旧套管，无需对设备壳体进行二次加工，大幅降低现场改造的工作量。端子部分采用六孔托盘结构，相较于传统的两孔、四孔端子，六个均匀分布的安装孔可以适配不同宽度的铜排连接，不管是单根大截面铜排还是多根小截面铜排并联，都能通过调整螺栓固定位置实现可靠压接，托盘式的平面结构可以保证铜排与端子面的充分贴合，减少接触间隙带来的发热隐患。绝缘部分采用陶瓷材质，陶瓷材料在低压工况下具备优异的绝缘性能与耐候性，表面不易积污，即使在潮湿环境下也能保持足够的爬电距离，套管主体的伞裙结构虽然在低压场景下不需要过高的爬距，但阶梯式的外形设计依然可以延长表面放电路径，同时提升陶瓷件与金属法兰结合部位的机械强度，避免安装过程中因应力集中导致陶瓷开裂。从安装边界来看，套管尾部的六角锁紧结构可以方便现场使用扳手进行紧固，锁紧螺母与法兰盘之间的密封垫圈能够实现壳体开孔处的IP防护，防止雨水、灰尘进入设备内部；前端的六孔托盘端子伸出法兰面的长度经过精准核算，既保证铜排安装时有足够的操作空间，又不会因为伸出过长导致带电部分与周边其他部件的安全距离不足。在结构建模过程中，需要重点关注金属嵌件与陶瓷主体的结合公差，金属法兰与陶瓷体的配合面要预留足够的胶装间隙，保证胶装层的厚度均匀，避免运行过程中因金属与陶瓷的热膨胀系数不同产生应力破坏；端子托盘的六个安装孔要保证位置度公差，确保现场安装时铜排孔位能够精准对齐，减少安装时的强行对位带来的机械应力。实际选型过程中，1.2kV的电压等级对应低压配电系统的最高运行电压，套管的绝缘水平完全覆盖系统的工频耐压、冲击耐压要求，六孔端子的载流量能够匹配对应规格变压器的额定电流，不会出现端子过热的情况。相较于同规格的环氧树脂套管，陶瓷材质的套管具备更好的耐高温性能，即使在端子接触不良导致局部过热的情况下，也不会出现绝缘材料软化、变形的问题，运行可靠性更高。在三维结构设计时，还要考虑套管整体的动热稳定性能，托盘端子与内部载流导体的连接采用整体加工结构，避免焊接部位在短路电流冲击下出现断裂，法兰盘的厚度经过强度校核，能够承受短路时产生的电动力，不会出现法兰变形导致密封失效的问题。对于设备生产厂家来说，这款套管的标准化结构可以直接纳入通用件库，在不同容量的1.2kV等级变压器、开关柜设计中直接调用，减少重复建模的工作量，同时标准的安装尺寸也方便供应链的统一采购，降低生产与维护成本。
