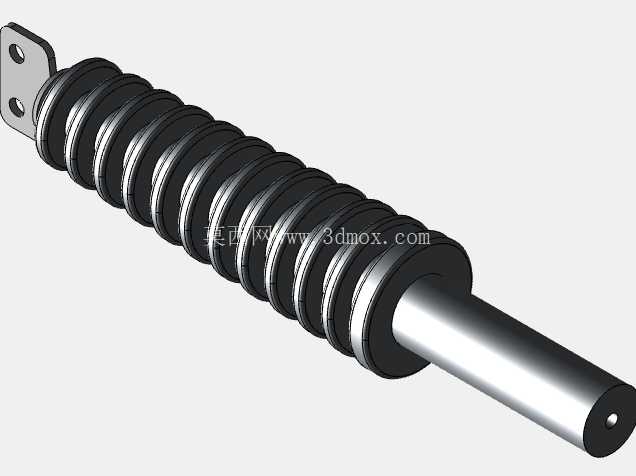

34.5kV级带双孔托盘端子高压陶瓷套管

在电力输配系统的中压配电环节，35kV电压等级的变压器、开关柜等设备长期面临户外复杂工况的考验，绝缘套管作为设备内部带电导体与外部线路连接的核心过渡部件，既要承担导体的固定支撑作用，又要实现带电部分与接地壳体之间的可靠绝缘，其结构设计直接决定了设备的运行稳定性与绝缘安全裕度。这款适配34.5kV系统电压、150kV基本冲击绝缘水平的陶瓷套管，采用双孔托盘式端子结构，正是针对户外柱上变压器、紧凑型开关柜的安装需求开发的结构方案。

从实际应用场景来看，这类套管多用于农网改造、工业园区配电的油浸式变压器高压侧出线，也可配套环网柜、负荷开关的进出线端子使用，安装位置处于设备壳体的顶部或侧部，一端浸入变压器绝缘油或开关柜绝缘气体腔体内，另一端暴露在大气环境中，需要同时耐受内部绝缘介质的长期侵蚀、外部紫外线照射、温差变化带来的结构应力，以及雨雾天气下的污闪风险。设计阶段首先围绕绝缘性能展开结构选型，主体绝缘部分采用多伞裙结构的陶瓷本体，伞裙的外径、间距、伸出长度都经过爬电距离核算，满足Ⅲ级污秽等级下的爬电比距要求，避免潮湿环境下沿面闪络的发生；陶瓷本体与金属附件的连接采用高温釉封工艺，保证接合面的密封性能，防止内部绝缘油渗漏或外部潮气侵入设备内部。

端子部分采用带两个安装孔的扁平托盘结构，相比传统的螺杆式端子，双孔托盘的接触面积更大，在大电流通流工况下的接触电阻更低，同时双孔固定的方式可以避免接线端子在风力、电动力作用下发生转动松脱，适配多股铜绞线、设备线夹等多种外接引线的连接需求，安装时不需要额外加工端子转接件，直接通过螺栓压接即可完成接线，能够有效缩减现场安装的作业时长。套管尾部的导电杆采用磨光处理的圆钢材质，表面镀锡防氧化，插入设备内部的长度经过尺寸校核，既保证与内部绕组引线的连接距离充足，又不会因为伸入过长导致与内部其他带电部件的安全距离不足。

从安装边界尺寸来看，托盘端子的两个安装孔中心距符合行业通用的安装尺寸规范，不需要对现有设备的安装法兰进行改孔加工即可直接替换同参数等级的老旧套管；陶瓷部分的最大伞裙直径控制在合理范围内，相邻套管安装时的相间距满足35kV电压等级的空气绝缘距离要求，不会出现不同相套管之间的伞裙碰擦或绝缘距离不足的问题。套管整体的抗弯强度经过结构校核，能够承受外接引线的纵向拉力、横向风力以及短路故障时的电动力冲击，不会出现陶瓷本体断裂、端子变形的问题。

在建模过程中，需要重点关注陶瓷伞裙的过渡圆角处理，避免尖锐棱角导致的电场集中问题，金属附件与陶瓷接合处的屏蔽结构也要按照实际产品的结构还原，保证电场分布的均匀性；导电杆与托盘端子的连接部分采用一体化建模思路，还原实际生产中的焊接或压接结构，方便后续做装配干涉检查、电场仿真分析时能够得到准确的结果。对于设备选型人员来说，这款套管的参数匹配常规35kV级配电变压器的高压侧出线要求，双孔端子的结构也适配目前主流的配电线路接线方式，不需要额外调整设备的出线结构即可完成配套；对于结构设计从业者，该模型的伞裙参数、密封结构、端子尺寸都可以作为同类型套管设计的参考依据，减少重复设计的工作量。
