双端子电流互感器连接直通套管结构

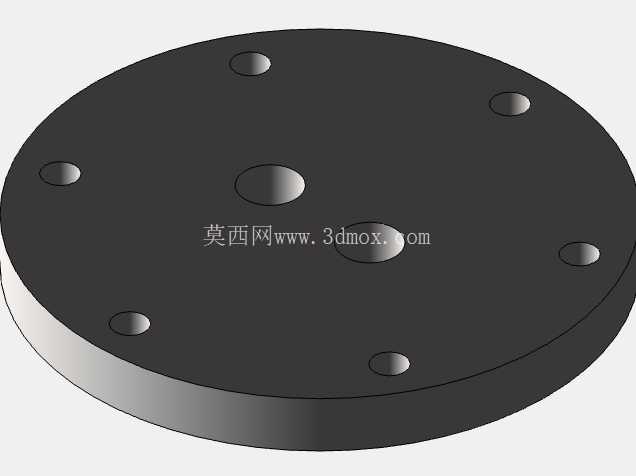

在电力输配、工业变配电系统的电流检测回路里，电流互感器的二次侧连接可靠性直接决定计量精度与保护回路动作准确性，这款双端子直通套管正是针对该场景设计的专用连接构件，主要适配单相、三相油浸或干式变压器的CT接线端，解决传统接线柱裸露易积灰、爬电距离不足、接线端子受力易偏移的常见工程问题。从实际安装场景来看，该套管底座为圆形金属法兰结构，法兰面均匀分布6个安装沉孔，孔位采用对称式布局，安装时可直接通过螺栓固定在变压器油箱侧壁或者互感器出线端的安装面板上，沉孔设计能够让螺栓头完全没入法兰平面，避免突出的螺栓头干涉外部接线或者造成电场畸变，法兰厚度经过校核，能够承受接线端子拧紧时的压紧力，长期运行不会出现法兰变形导致的密封失效问题。端子部分采用1/4英寸规格的青铜螺柱，青铜材质的导电率能够满足CT二次回路最大5A的额定载流要求，同时抗蠕变性能优于普通黄铜，在长期通电发热、环境温度交变的工况下，端子连接力矩不会出现明显衰减，避免接触电阻增大引发的发热故障。两个端子采用直通式布局，中心间距经过严格计算，既满足高压场景下的空气间隙爬电要求，又能适配标准的二次回路接线端子排尺寸，接线时无需额外弯折线缆，能够直接将导线端头压接冷压端子后套入螺柱，通过螺母锁紧即可完成连接，大幅降低现场接线的施工难度。设计过程中重点考量了绝缘配合与机械强度的平衡，法兰底座与端子之间的绝缘层采用耐油、耐候的绝缘材料，能够耐受变压器油的长期浸泡以及户外环境的紫外线老化，绝缘件的爬电距离按照10kV电压等级设计，即使在高湿度、重污秽的工业环境下，也不会出现沿面闪络问题。从安装边界来看，法兰外径适配行业通用的CT安装开孔尺寸，无需对现有变压器或者互感器的安装面板进行二次加工，套管整体突出安装面的高度控制在合理范围，不会因为突出过高导致外部接线弯折半径过小，也不会因为突出过短造成接线操作空间不足。在实际工程应用中，这类直通套管不仅承担导电连接的作用，还实现了带电部位与设备外壳之间的可靠绝缘隔离，相比传统的裸露接线柱结构，能够有效避免运维过程中误触带电部位的安全风险，同时密封结构能够防止外部的水汽、粉尘进入设备内部，延长互感器与变压器内部元件的使用寿命。建模过程中完整还原了法兰沉孔的倒角细节、端子螺柱的螺纹特征、绝缘件与金属底座的配合公差，所有尺寸均按照实际工程选型样本的参数绘制，结构工程师在进行变压器成套设计时，可以直接将该模型导入装配体，进行安装干涉检查、接线路径模拟，无需重新测绘建模，能够有效缩短成套设备的设计周期。针对不同的应用场景，该结构的法兰厚度、端子长度还可以根据实际需求进行参数化调整，比如应用在高原型设备上时，可以适当增加绝缘件的高度提升爬电距离，应用在大电流规格的CT回路时，可以更换更大直径的青铜螺柱提升载流能力，底座的安装孔位也可以根据不同厂家的安装面板尺寸进行适配调整，具备较强的通用性。
