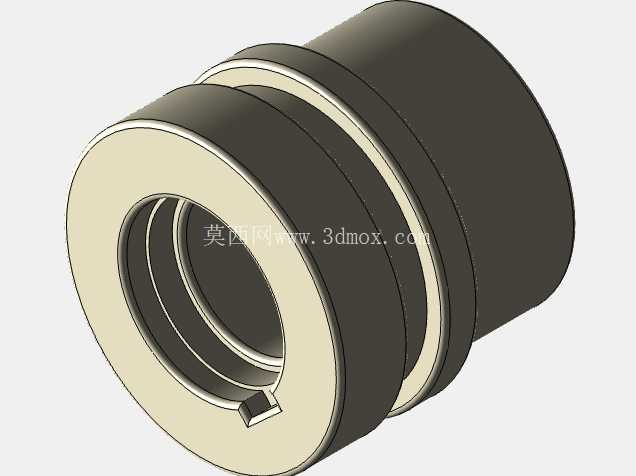

2英寸1.2kV六孔托盘式绝缘套管结构

在低压配电系统的变压器与开关柜配套场景里，这类2英寸套管是进出线部位绝缘密封的核心部件，主要承担1.2kV电压等级下的带电导体与设备壳体之间的绝缘隔离、机械固定作用，避免带电部分与接地金属壳体发生爬电、击穿故障，同时对穿过套管的导电排起到定位支撑效果。从结构设计来看，该套管采用陶瓷作为主体绝缘材质，陶瓷本身具备优异的耐电弧、耐老化、抗电晕性能，长期在户外或柜内温湿度波动环境下运行，绝缘性能衰减幅度远低于有机绝缘材料，适配电力设备长周期免维护的使用需求。套管整体为阶梯轴式外形，不同直径的台阶结构分别对应设备壳体的安装沉台、外部密封压装面、内侧定位止口，安装时可直接嵌入壳体预制的安装孔内，依靠台阶面实现轴向定位，无需额外设计复杂的定位工装。端部的六孔托盘结构是该套管的核心安装接口，六个安装孔沿托盘端面均匀圆周分布，安装时通过螺栓将托盘与设备壳体的安装法兰紧密压合，配合密封垫片即可实现安装部位的IP防护要求，相比传统两孔、四孔安装结构，六孔布局的压合应力分布更均匀，能避免陶瓷件因局部压应力过大出现暗裂、破损问题，同时在设备运行过程中可更好抵消导电排传递的振动载荷，防止长期振动下螺栓松动、密封失效。套管中心的通孔为导电排穿越通道，孔壁的阶梯结构可适配不同截面的导电排安装，端部的小缺口结构是导电排的周向定位槽，安装时导电排上的定位凸台卡入该槽内，可避免运行过程中导电排转动导致的连接部位应力集中、接触电阻增大问题。从安装边界尺寸来看，套管的最大外径对应安装孔的适配尺寸，各台阶的轴向长度需匹配设备壳体的壁厚、外部绝缘距离要求，1.2kV电压等级下，套管外露端的爬电距离满足低压电力设备的绝缘规范要求，无需额外增加绝缘护套即可在普通工业环境下使用。建模过程中需重点关注陶瓷件的壁厚均匀性，避免壁厚突变导致的烧结应力集中，各台阶的过渡圆角需符合陶瓷零件的加工工艺要求，不能出现尖锐棱角，防止生产过程中出现崩边缺陷；六孔托盘的安装孔位置度需严格控制，保证与设备法兰孔位的适配性，避免安装时出现螺栓强行穿入导致的陶瓷件受力开裂。这类套管除了应用在电力变压器的高低压侧出线部位，也可适配低压开关柜、环网柜的进出线绝缘场景，在选型替换时，需核对套管的安装孔径、轴向长度、托盘孔位分布参数，确保与原有设备的安装边界完全匹配，同时确认电压等级、通流能力与实际工况匹配，避免绝缘等级不足导致的运行故障。
