创意按压旋转式厨房纸巾架结构设计

　　日常家居厨房场景中，卷装纸巾的取用一直存在单手操作不便、纸巾易松脱散落的痛点，这款按压旋转式纸巾架正是针对该使用场景开发的实用五金构件，可适配市面常规尺寸的厨房卷纸、擦手纸卷，也可延伸用于餐桌、卫浴等空间的卷装纸品收纳取用。从结构实现逻辑来看，该产品核心动作触发机制参考了旋转陀螺的运动转化原理，打破了传统纸巾架仅做被动支撑的设计思路，将按压动作与旋转撕纸动作做了联动整合。用户取用纸巾时，只需向下按压架体顶部的端头构件，架体上的两个支撑臂就会同步完成180度旋转，顺势将搭在臂上的纸巾扯断，全程可实现单手操作，无需另一只手固定纸卷，在处理食材、手上沾有水渍或油污的使用场景下，能大幅提升操作便利性，避免弄脏纸卷端头。

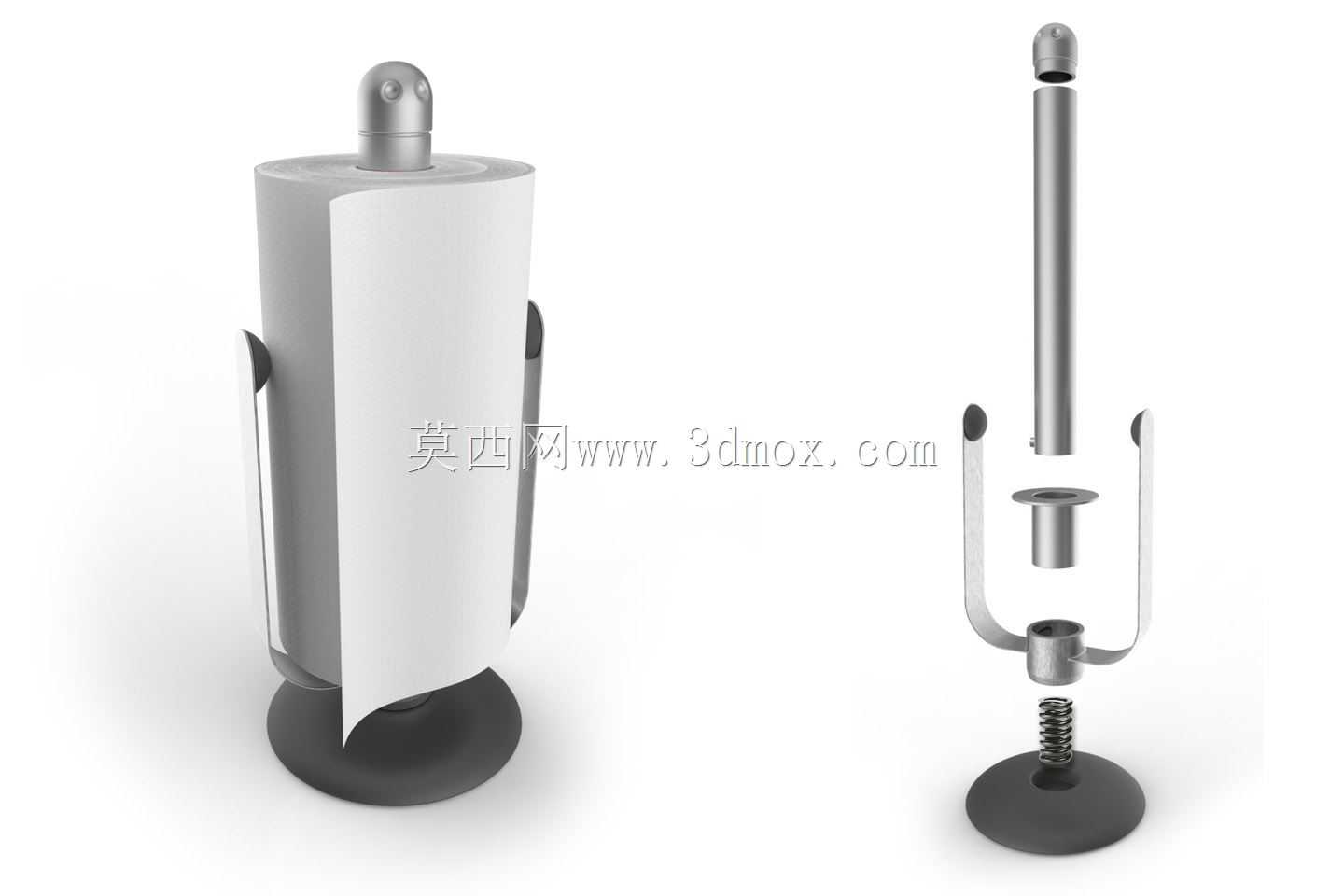

　　具体到内部结构的传动路径，架体中心设置可沿轴向滑动的中心杆，中心杆上固定有传动销，与支撑臂连接的旋转座内部加工有匹配的螺旋槽，传动销嵌入螺旋槽内部；当顶部受到向下的按压力时，中心杆沿轴向向下位移，传动销在螺旋槽内滑动，将中心杆的直线位移转化为旋转座的圆周转动，进而带动两侧支撑臂完成设定角度的旋转。中心杆与底部底座之间设置复位弹簧，当按压力释放后，弹簧推动中心杆向上复位，此时传动销沿螺旋槽反向滑动，但结构中设置了类似棘轮的单向限位结构，避免支撑臂随中心杆复位发生反向回转，保证每次按压后支撑臂停留在撕纸完成的位置，待下一次按压触发时再继续动作，确保撕纸动作的连贯性。需要说明的是，当前结构方案呈现了核心传动的基础配置，完整的棘轮止逆细节可根据实际量产需求做进一步细化。

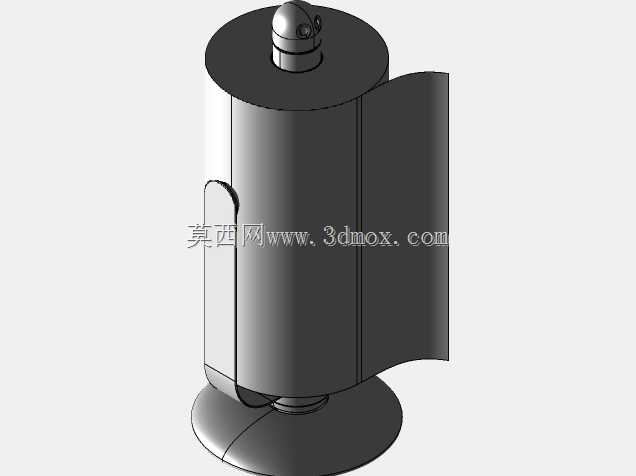

　　从安装与尺寸边界来看，该纸巾架采用圆形加重底座设计，底座直径控制在100mm-120mm区间，整体高度适配标准100mm-110mm高度的厨房卷纸，总高度不超过280mm，放置于台面时不会占用过多操作空间，加重底座可保证按压过程中架体不会发生侧翻或移位，无需额外打孔固定，可灵活移动放置在不同使用位置。两侧支撑臂采用薄型不锈钢钣金弯折成型，臂端做圆弧包胶处理，既可以承托纸卷防止松脱，旋转过程中也不会刮破纸巾表面，臂部的旋转半径控制在60mm以内，旋转时不会超出底座的投影范围过多，避免剐蹭台面上放置的其他厨具、调料瓶等物品。

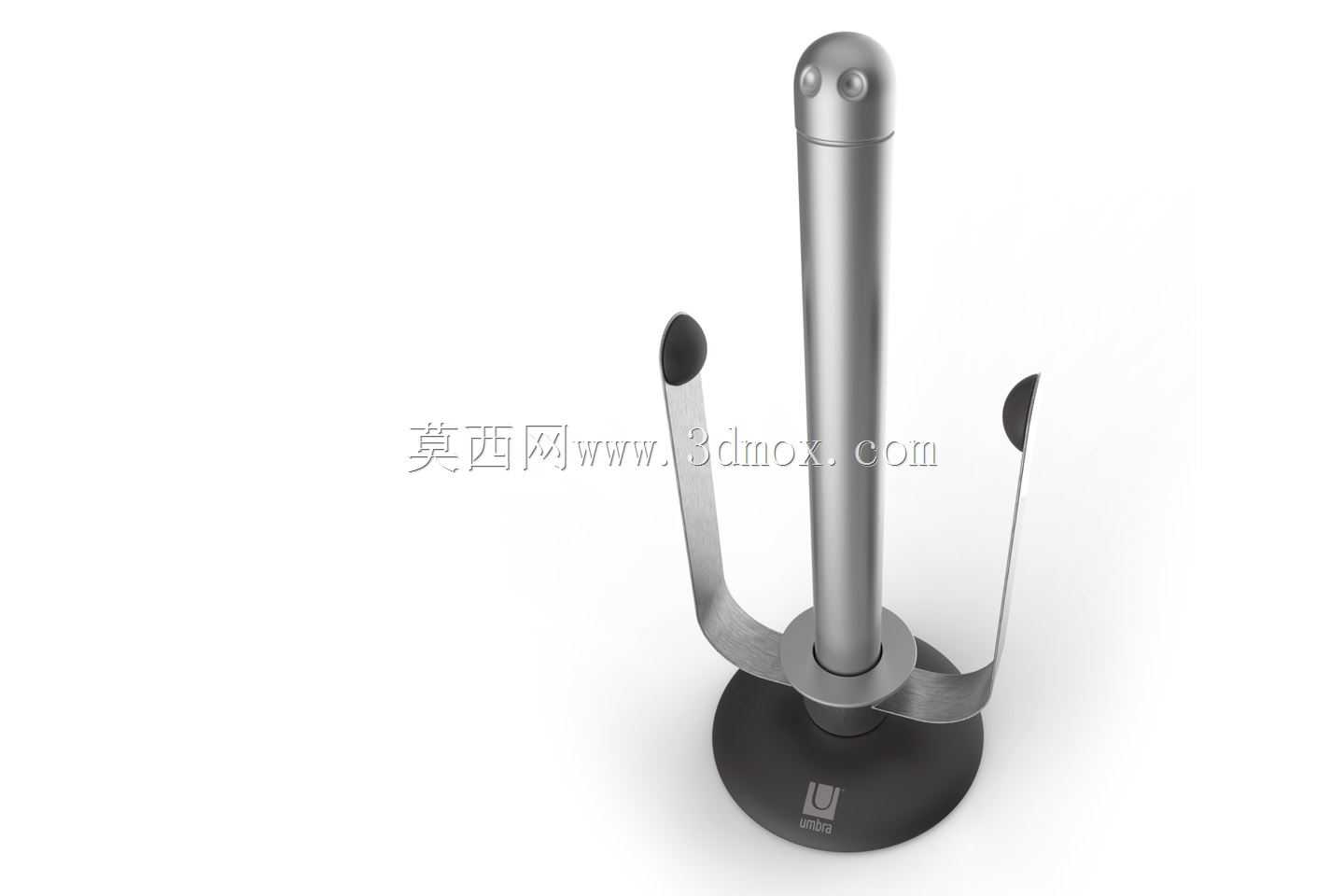

　　从材质选型角度，架体主杆、支撑臂、底座外壳均采用食品接触级304不锈钢材质，表面做拉丝处理，耐厨房环境的油烟、水渍腐蚀，日常清洁只需用湿抹布擦拭即可，不会出现生锈、镀层脱落的问题；内部传动件采用耐磨POM材质加工，降低传动过程中的摩擦阻力，提升按压手感的顺滑度，同时减少长期使用的磨损量，延长产品使用寿命。整体外形做了拟人化的圆润处理，顶部端头设计为带两个圆点的圆弧造型，类似机器人头部形态，支撑臂展开时类似人形手臂，兼顾功能实用性与桌面装饰性，适配现代简约、工业风等多种家居装修风格，除了核心的纸巾架功能外，也可作为桌面小摆件提升空间趣味性。

　　在实际结构验证过程中，需要重点关注几个核心配合尺寸的公差控制：一是中心杆与固定导向套之间的配合间隙，需控制在0.05mm-0.1mm之间，间隙过大会导致中心杆滑动时出现卡滞，间隙过小则会因加工误差导致按压阻力过大；二是传动销与螺旋槽的配合间隙，需保证传动销在槽内滑动无卡滞，同时间隙不能过大避免旋转角度出现误差，无法达到180度的设计旋转角度，导致撕纸失败；三是复位弹簧的弹力选型，弹力过大会导致按压力度过大，用户操作手感差，弹力过小则会导致中心杆复位不到位，影响下一次按压动作的触发，需经过多次手感测试匹配最优的弹簧刚度。
