卡车用长条形LED侧标志警示灯结构

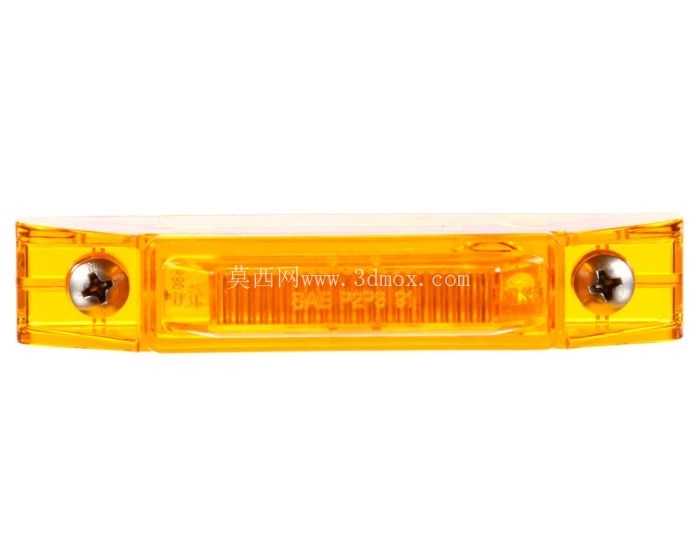

在商用车外饰灯具的配套设计环节，侧标志灯属于法规强制要求的安全类部件，主要承担车辆侧面轮廓示廓、低能见度环境下的位置警示作用，广泛应用于轻卡、重卡、挂车等各类货运车辆的侧围安装场景，也可适配部分工程作业车辆、特种改装车辆的侧面标识需求。这款侧标志灯采用长条形一体化结构设计，整体外壳选用耐候性工程塑料注塑成型，透光面罩为琥珀色光学级PC材质，能够在保证光线均匀漫射的同时，抵御行车过程中的碎石冲击、紫外线老化以及高低温环境带来的材质劣化问题，适配户外长期服役的工况要求。从结构设计逻辑来看，灯具两端设置了沉头式安装孔，采用十字槽螺钉直接固定的安装方式，安装面与车身侧围钣金贴合时无需额外复杂支架，仅需在对应钣金位置预留匹配的安装孔位即可完成装配，安装边界清晰，两个安装孔的中心距经过标准化设定，能够兼容多数商用车侧围的原有安装点位，降低改装与替换的适配成本。灯具内部集成了LED发光单元，相比传统卤素光源具备更低的功耗与更长的使用寿命，发光区域沿灯体长度方向均匀排布，点亮后能够形成连续的条状光带，在夜间或者雨雾天气下，可让周边道路参与者清晰识别车辆的侧面长度边界，减少侧面刮擦、碰撞事故的发生概率。灯体背部设置了密封结构，接线端采用防水接插件设计，能够满足车辆行驶过程中的防水防尘要求，适配高压洗车、雨天行车等场景的使用需求，避免水汽进入灯体内部导致电路故障。在建模过程中，完全参照供应商提供的实际尺寸参数进行还原，灯体的曲面弧度、安装孔的沉头深度、透光面罩的纹理细节都做了精准复刻，既可以用于商用车整车装配的干涉检查，也能够作为灯具开模前的结构验证参考，帮助设计人员提前确认安装间隙、走线空间是否满足整车布置要求。不同于乘用车的集成式侧标志灯，这款独立式长条侧标志灯的结构更加简单可靠，维护成本更低，单个灯具损坏后可直接单独更换，无需连带周边外饰件一同拆解，非常适合运营类货运车辆的使用需求。在实际装车验证环节，这类侧标志灯的安装高度通常设置在距离地面300mm到1500mm的区间范围内，保证不同车型、不同装载状态下都能具备良好的可视角度，灯体的外凸尺寸经过严格控制，不会超出车身外廓的法规限制范围，同时也能避免行车过程中被旁侧障碍物剐蹭损坏。从光学设计角度，琥珀色的透光面罩能够过滤掉不必要的杂光，让发出的光线符合机动车安全运行的色度要求，不会对其他道路参与者造成眩光干扰，同时光线的扩散角度经过调校，在车辆侧方正负60度的视角范围内都能清晰识别灯光信号，满足不同方位的观察需求。灯具的内部电路板做了灌胶密封处理，具备良好的抗振动性能，能够适应货运车辆长期在非铺装路面行驶的振动工况，不会出现焊点脱落、光源失效的问题。在三维建模的细节处理上，灯体表面的分型线、安装孔的倒角、接插件的卡位结构都按照实际量产产品的结构进行还原，没有做过度的简化处理，能够直接导入整车装配环境进行虚拟匹配，确认与侧围钣金、线束走向、周边外饰件的位置关系，减少后续实车装配阶段出现的干涉问题。对于从事商用车外饰设计、灯具配套开发的工程人员来说，这类精准还原的三维模型能够大幅缩短前期布置的周期，无需反复测量实车尺寸即可完成安装点位的规划，同时也可以用于改装场景下的配件选型参考，确认灯具的尺寸、安装方式是否符合改装车辆的侧围结构。
